3 Produktbeschreibung
Artikel-Nr. 00116965-01 Docking Station SIPLACE X-Serie S /TX
3.1 Übersicht
3
Abb. 3.1 - 1 Docking Station - Abmessungen in Millimeter, Anschlussstellen
(1) Druckluftanschluss
(2) CAN-Bus-Anschluss
(3) Stromversorgungsanschluss
1
2
3
3 Produktbeschreibung Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX
3.1 Übersicht Ausgabe 02/2018
28
3.1.1 Technische Daten
3
Länge x Breite 950 mm x 930 mm
Höhe (bis Zentrierstift) 864 mm bei 900 mm LP-Transporthöhe
894 mm bei 930 mm LP-Transporthöhe
914 mm bei 950 mm LP-Transporthöhe
Gewicht 120 kg
Druckluftanschlusswerte p
min
0,5MPa (5,0bar)
p
max
1,0MPa (10,0bar)
Druckluftanschluss Kupplungsstecker KS 2-M5-A
Druckluftverbrauch 50 Nl/min
*a
*)a Unter atmosphärischen Normalbedingungen bei 20°C und 1013hPa
Anschlussspannung 88 - 264V~
Anzahl Adern / Phasen 3 / 1
Frequenz max. 63Hz
Nennstrom max. 2A
Leistung 0,8 kW
Absicherung 2 x 8A
Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX 3 Produktbeschreibung
Ausgabe 02/2018 3.1 Übersicht
29
3.1.2 Abmessungen mit angedocktem BE-Wagen
3

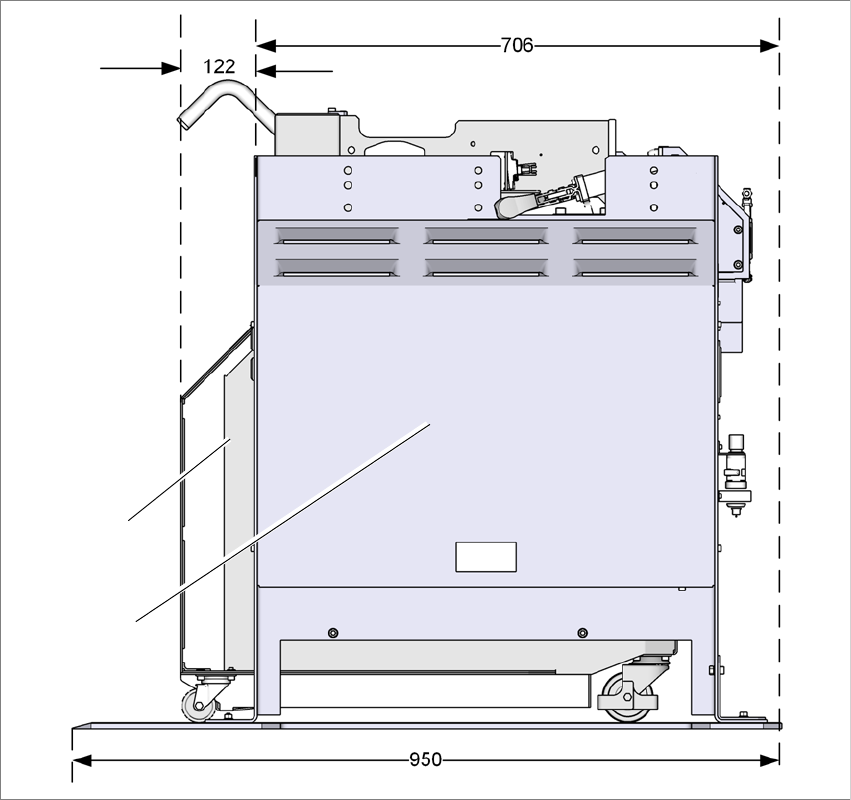

Abb. 3.1 - 2 Docking Station mit angedocktem BE-Wagen - Maße in Millimeter
(1) BE-Wagen
(2) Docking Station
1
2
