Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX 4 Bedienung und Betrieb Ausgabe 02/2018 4.2 Anpassung der Transporthöhe 35 4 Lösen Sie die beiden Schraubverbind ungen (Pos 2a in Abb. 4.2 - 1 , Seite 33 ). …
4 Bedienung und Betrieb Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX
4.2 Anpassung der Transporthöhe Ausgabe 02/2018
34
4.2.1 Werkzeuge
Für die Höheneinstellung der BE-Wagen-Einzugsvorrichtung benötigen Sie folgendes Werkzeug:
– Innensechskantschlüssel, Satz
– Gabelschlüssel, SW 13
4.2.2 BE-Wagen-Einzugsvorrichtung auf andere Höhen umrüsten
Trennen Sie die Docking Station von der Stromversorgung.
Trennen Sie die Docking Station von der Druckluftversorgung.
Das Gewicht der BE-Wagen-Einzugsvorrichtung beträgt ca. 40 kg.
Falls erforderlich, bitten Sie eine zweite Person, Sie bei der Umrüstung zu unterstützen.
Beachten Sie die Reihenfolge der beschriebenen Arbeitsschritte
4.2.3 BE-Wagen-Einzugsvorrichtung auf 900, 930 oder 950 mm Höhe umrüsten
4
Abb. 4.2 - 2 Arbeitsfolge beim Umrüsten
Lösen Sie die beiden Innensechskantschrauben M8x18 (Pos. 7 in Abb. 4.2 - 1, Seite 33) und
nehmen Sie die linke und rechte Führung ab (Pos. 6 in Abb. 4.2 - 1
, Seite 33).
Lösen Sie die Innensechskantschraube M5x12, 4 Stück (Pos. 5 in Abb. 4.2 - 1, Seite 33) und
entfernen Sie die Verkleidung der elektrischen Komponenten (Pos. 9 in Abb. 4.2 - 1
, Seite
33
).
1
950 mm
930 mm
900 mm
2
2
2
1
1
830 mm
Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX 4 Bedienung und Betrieb
Ausgabe 02/2018 4.2 Anpassung der Transporthöhe
35
4
Lösen Sie die beiden Schraubverbindungen (Pos 2a in Abb. 4.2 - 1, Seite 33).
Lockern Sie beide Schraubverbindungen (Pos. 2b in Abb. 4.2 - 1, Seite 33).
Entfernen Sie beide M8 Sechskantmuttern und Beilagscheiben (Pos. 2c in Abb. 4.2 - 1, Seite
33
).
Halten Sie die BE-Wagen-Einzugsvorrichtung am Seitenteil fest (Pos. 9 in Abb. 4.2 - 1, Seite
33
) und entfernen Sie beide Innensechskantschrauben M8x40 an dieser Stelle.
Schwenken Sie die BE-Wagen-Einzugsvorrichtung zur nächst höheren Position.
Befestigen Sie das Seitenteil an dieser Stelle. Ziehen Sie dazu die Muttern nur locker an.
Halten Sie die BE-Wagen-Einzugsvorrichtung an der FCU fest (Pos. 10 in Abb. 4.2 - 1, Seite
33)
und entfernen Sie die Schraubverbindungen an Pos. 2 in Abb. 4.2 - 1, Seite 33.
Schwenken Sie die BE-Wagen-Einzugsvorrichtung in die nächst höhere Position.
Befestigen Sie das Seitenteil an dieser Stelle.
Kontrollieren Sie alle Schraubverbindungen an den Pos. 2a, 2b und 2c auf festen Sitz.
Befestigen Sie die rechte und linke Führung (Pos. 8 in Abb. 4.2 - 1, Seite 33) mit der Innen-
sechskantschraube M8x18 (Pos. 7 in Abb. 4.2 - 1
, Seite 33).
Montieren Sie die Verkleidung der elektrischen Komponenten (Pos. 9 in Abb. 4.2 - 1, Seite
33
) mit den Innensechskantschraube M5x12, 4 Stück (Pos. 5 in Abb. 4.2 - 1, Seite 33).
4
VORSICHT
Beschädiguingsgefahr!
Beim Anheben und Absenken der BE-Wagen-Einzugsvorrichtung können Kabel
beschädigt werden.
Achten Sie beim Anheben und Absenken der BE-Wagen-Einzugsvorrichtung dar-
auf, keine Kabel zu beschädigen.
HINWEIS
Soll die BE-Wagen-Einzugsvorrichtung auf eine niedrigere Transporthöhe abge-
senkt werden, gehen Sie in umgekehrter Reihenfolge vor.
4 Bedienung und Betrieb Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX
4.3 An- und Abdocken des BE-Wagens Ausgabe 02/2018
36
4.3 An- und Abdocken des BE-Wagens
4

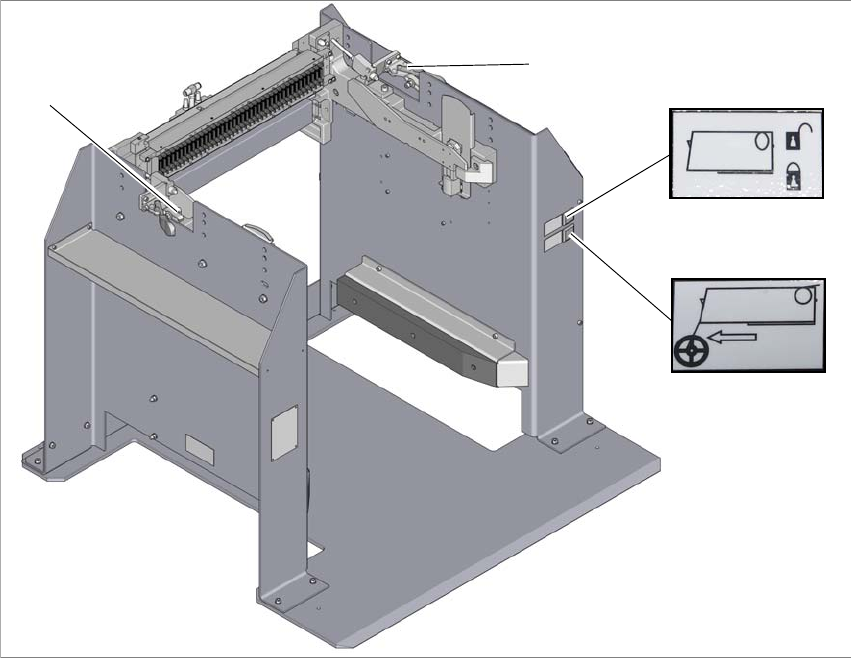

Abb. 4.3 - 1 Docking Station
(1) Taster zum Ver- und Entriegeln aller Zuführmodule auf dem BE-Wagen (grüner Taster)
(2) Zuführmodule abrüsten (schwarzer Taster)
(3) Horizontalspanner zum Fixieren des BE-Tisches
(4) Horizontalspanner zum Fixieren des BE-Tisches
3
1
2
4
