用户手册 装卸站，SIPLACE X- 系列 S / TX 1 介绍
版本 02/2018 1.1 概述
81
1 介绍
本用户手册是用于操作和设置 SIPLACE X- 系列 S 和 SIPLACE TX 元件料车的 SIPLACE
®
装卸
站的指南或参考书。
1.1 概述
该装卸站是预安装区域的辅助设备，可用于衔接预安装区域以及 SIPLACE X- 系列 S 和 SIPLACE
TX 元件料车。它可以从外部设置元件料车及供料器模块、功能检测和设置验证等功能。
T：2

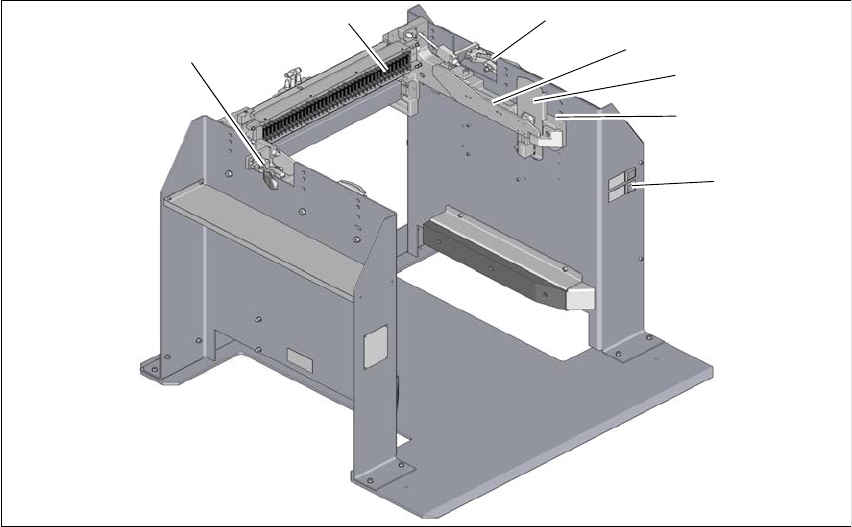

图 1.1 - 1 装卸站，SIPLACE X- 系列 S / TX
T：2
(1) 控制部件 (4) 引导和装卸转换料台的导轨
(2) X- 系列 S 和 TX COT 插入件 (5) 锁定料车的夹持杆
(3) 带有警告标志 W204 的保护板 EDIF （能量和数据接口）
1
5
3
2
4
5
6
1 介绍 用户手册 装卸站，SIPLACE X- 系列 S / TX
1.1 概述 版本 02/2018
82
装卸站的主要作用如下：
– 为料车和 X 供料器模块供能
– 在预安装位置 PC 和供料器模块之间提供通信基础设施
在装卸站的帮助下，操作员可在生产环境外对 X 供料器模块执行功能测试和设置检查。共有两
排，每排四个装卸站，通过预安装 PC 的 CAN 总线相连。每个装卸站都有其自己的电源和压缩空
气连接。
装卸站 COT 插入件可调整到所需 PCB 传送导轨高度。将元件料车推入装卸站以进入预安装进
程。元件料车借助滚柱轴承沿 COT 插入件导轨滑行，ASM 距电源和数据接口连接较远。COT 插
入件装置中的 EDIF 通过两个水平张紧器精确定位于配备供料器模块 EDIF 的转换料台附近。防护
板可防止推入装卸站时进入元件料车滚筒内。
