用户手册 装卸站，SIPLACE X- 系列 S / TX 1 介绍 版本 02/2018 1.2 装卸站序列号 83 1.2 装卸站序列号 装卸站序列号标示于铭牌上。 T： 5 图 1.2 - 1 铭牌位置 (1) 铭牌 (1)
1 介绍 用户手册 装卸站，SIPLACE X- 系列 S / TX
1.1 概述 版本 02/2018
82
装卸站的主要作用如下：
– 为料车和 X 供料器模块供能
– 在预安装位置 PC 和供料器模块之间提供通信基础设施
在装卸站的帮助下，操作员可在生产环境外对 X 供料器模块执行功能测试和设置检查。共有两
排，每排四个装卸站，通过预安装 PC 的 CAN 总线相连。每个装卸站都有其自己的电源和压缩空
气连接。
装卸站 COT 插入件可调整到所需 PCB 传送导轨高度。将元件料车推入装卸站以进入预安装进
程。元件料车借助滚柱轴承沿 COT 插入件导轨滑行，ASM 距电源和数据接口连接较远。COT 插
入件装置中的 EDIF 通过两个水平张紧器精确定位于配备供料器模块 EDIF 的转换料台附近。防护
板可防止推入装卸站时进入元件料车滚筒内。
用户手册 装卸站，SIPLACE X- 系列 S / TX 1 介绍
版本 02/2018 1.2 装卸站序列号
83
1.2 装卸站序列号
装卸站序列号标示于铭牌上。
T：5

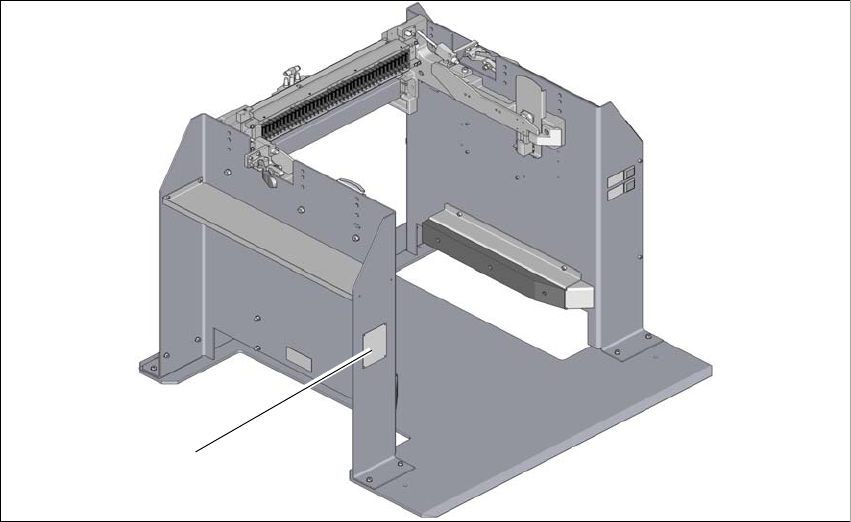

图 1.2 - 1 铭牌位置
(1) 铭牌
(1)
1 介绍 用户手册 装卸站，SIPLACE X- 系列 S / TX
1.2 装卸站序列号 版本 02/2018
84
1.2.1 欧盟 (EC) 符合性声明
产品描述如下：
T：1
T：1
生产商：
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 Munich T：1
符合欧盟符合性声明中列出的法规和标准。
1.2.2 按照规定使用
“ 按照规定使用 ” 指的是：
– 装卸站适用于从外部设置元件料车及供料器模块、功能检测和设置验证等功能。
– 装卸站只能在目录和技术文档中所述的条件下按照印制电路板和元件规格进行使用。按照规
定，不得用于其他或扩展的用途。
– 装卸站只能与制造商推荐或允许的第三方设备和元件配合使用，只允许使用已授权的备件。
按照规定，不得用于其他或扩展的用途。
– 仅允许按照用户手册中所述，安装、连接并操作装卸站。
– 正确安装并检测后，只能将装卸站连接到工作电压。
– 仅允许在设备所有必要警告标签均正确贴示并清晰可辨的情况下运行或继续操作装卸站。
产品
装卸站
型号 装卸站，SIPLACE X- 系列 S / TX 元件料车
项目编号： 00116933-xx
