用户手册 装卸站，SIPLACE X- 系列 S / TX 3 产品说明
版本 02/2018 3.1 概述
99
3 产品说明
项目编号：00116933-01 装卸站，SIPLACE X- 系列 S / TX
3.1 概述
T：1

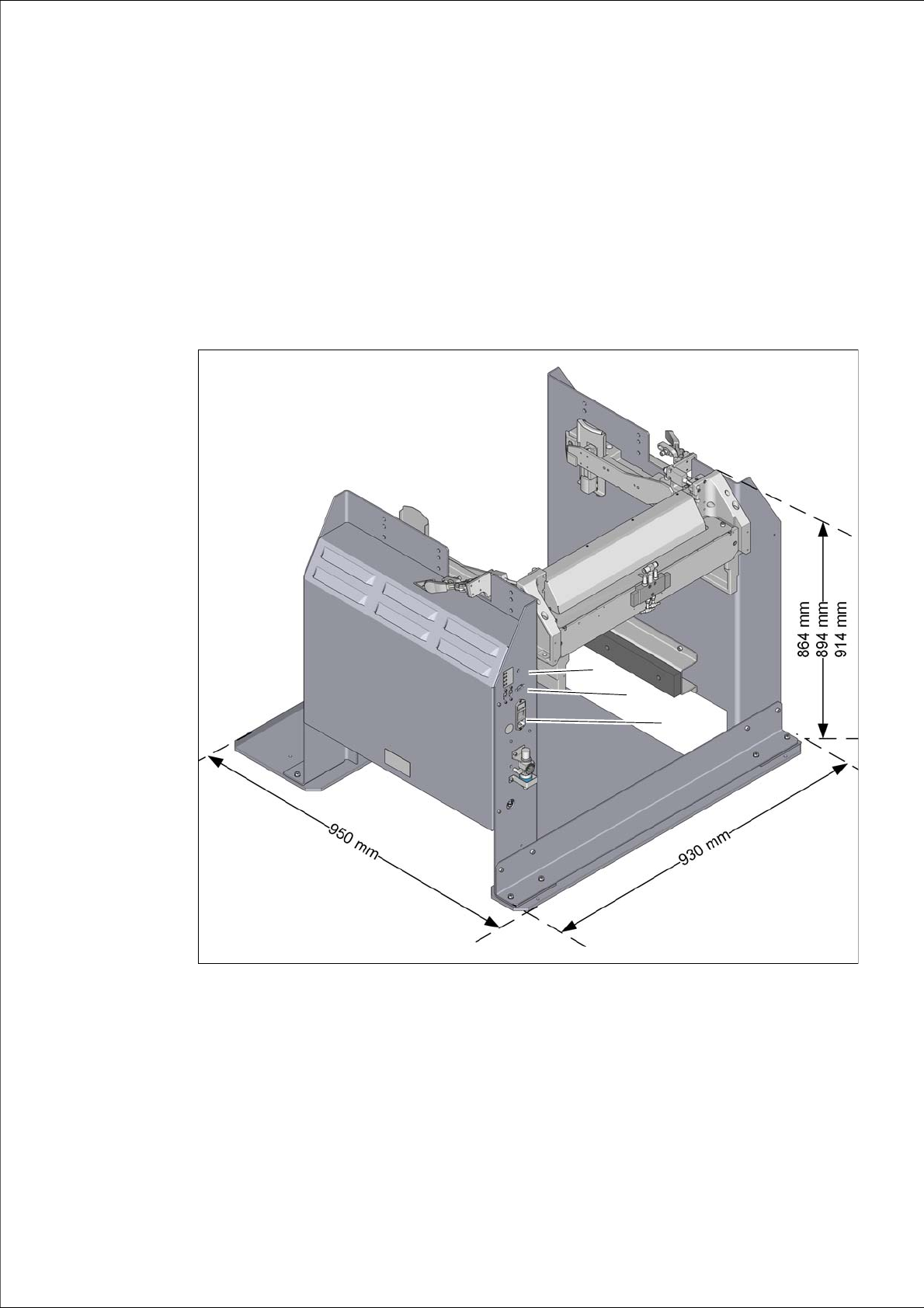

图 3.1 - 1 装卸站 - 尺寸 （单位毫米），连接点
(1) 压缩空气连接
(2) CAN 总线连接
(3) 电源连接
1
2
3
3 产品说明 用户手册 装卸站，SIPLACE X- 系列 S / TX
3.1 概述 版本 02/2018
100
3.1.1 技术数据
T：3
长 x 宽 950 mm x 930 mm
对中销高度 864 mm （用于 900 mm 的 PCB 传送导轨高度）
894 mm （用于 930 mm 的 PCB 传送导轨高度）
914 mm （用于 950 mm 的 PCB 传送导轨高度）
重量 120 kg
压缩空间压力值 p
min
0.5MPa (5.0bar)
p
max
1.0MPa (10.0bar)
压缩空气连接 连接插头 KS 2-M5-A
压缩空气消耗量 50 Nl/min
*a
*)a 在温度为 20°C、压力为 1013 hPa 的正常大气环境下
电源电压 88 - 264 V~
电缆 / 相位数量 3 / 1
频率 最多 63 Hz
额定电流 最多 2 A
性能 0.8 kW
保险丝 2 x 8A
