7 电源 7.3 电压概览方框图 技术培训 FSE SIPLACE TX系列 08/2018 109 保险丝 4 电压 类型 保险丝 使用 24 VDC 非受控 F4 安全回路供电（急停、安全开关、Start/Stop（启 动/停止）按钮….）回路 24 VDC 非受控 F4 气压单元供电（比例阀/主压力阀） 24 VDC 非受控 F4 急停 (Emergency Stop) 按钮 R/L 供电 24 VDC 非受控 F4 料台1/2 …
7 电源
7.3 电压概览方框图
108 技术培训 FSE SIPLACE TX系列 08/2018

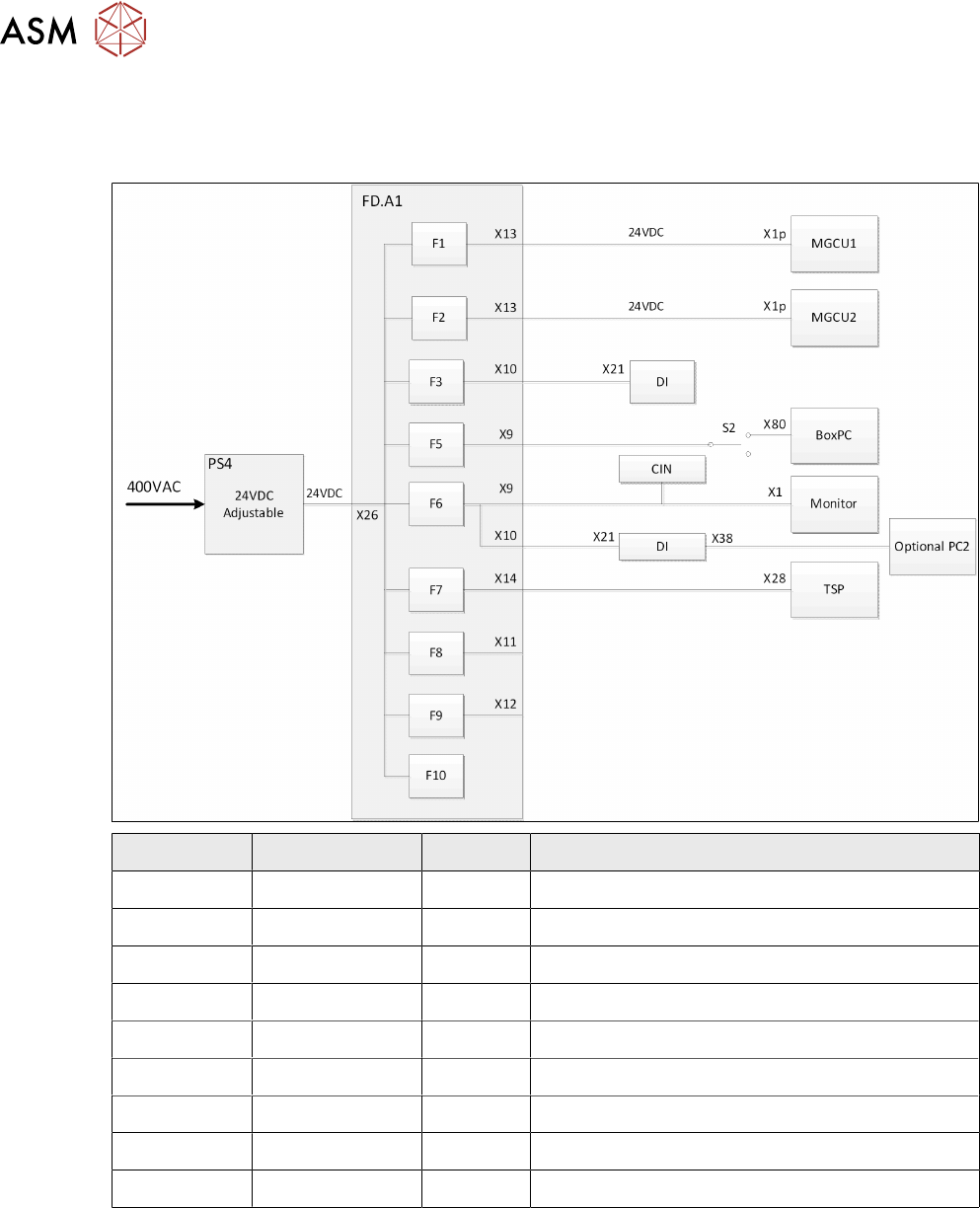

7.3.5 24 VDC 受控和非受控
保险丝 1-3 和 5-10
电压 类型 保险丝 使用
24 VDC 非受控 F1 MGCU1 供电
24 VDC 非受控 F2 MGCU2 供电
24 VDC 非受控 F3 外部服务/风机供电（预留 I/O 和选配）
24 VDC 非受控 F5 控制计算机（PC）供电
24 VDC 非受控 F6 显示器/CIN（Can 接口)/PC（选配）供电
24 VDC 非受控 F7 传输导轨控制供电（TSP-420M 内部带微保险丝）
24 VDC 非受控 F8 未使用
24 VDC 非受控 F9 未使用
24 VDC 非受控 F10 用于电源单元内部诊断
7 电源
7.3 电压概览方框图
技术培训 FSE SIPLACE TX系列 08/2018 109
保险丝 4
电压 类型 保险丝 使用
24 VDC 非受控 F4 安全回路供电（急停、安全开关、Start/Stop（启
动/停止）按钮….）回路
24 VDC 非受控 F4 气压单元供电（比例阀/主压力阀）
24 VDC 非受控 F4 急停 (Emergency Stop) 按钮 R/L 供电
24 VDC 非受控 F4 料台1/2 安全开关供电
24 VDC 非受控 F4 影像系统（IC 相机）供电
6 传送导轨系统
6.5 传送导轨电气系统概览
技术培训 FSE SIPLACE TX系列 08/2018 85
6.5 传送导轨电气系统概览
SIPLACE 移载机
SIPLACE 移载机扩展部件有两种配置，即上游配置和下游配置，下面说明两种配置的接线和跳线设
置。
有关详细信息，请见电路图。
上游配置 下游配置
电源至 TX 的连接 -X15.S1 -X15.S2
CAN 总线至 TX 的连接 CAN3.EXT CAN3.EXT
电源至 TX 的连接 X50 X50
CAN 总线至移载机的连接 X52 X52
SMEMA 至 TX 的连接 -XL1 和 XL2 上游 -XL1 和 XL2 下游
SMEMA 至移载机的连接 -XL1-DS 和 XL2-DS（下游） -XL1-US 和 XL2-US
（上游）
TSP 420 跳线设置 JP1 引脚 1 和 2 短接 JP1 引脚 1 和 2 短接
对于将两个 SIPLACE 移载机扩展部件与一个 SIPLACE TX贴片机相连的特殊配置，可对 CAN 电缆
和 TSP 420 跳线设置进行如下配置。
