7 电源 7.6 SMPS TX 各单元的功能描述 技术培训 FSE SIPLACE TX系列 08/2018 113 7.6 SMPS TX 各单元的功能描述 7.6.1 主开关 TX 使用的主开关和带组合制动块的电机保护开关结合成一体。 已核准认定为主电路断路器、主开关和保护开关。 保护开关的触发电流不需要设置，然而根据使用情况，有2种不同类型的电机开关。 ● 标准：主断路器 3~380-415V: 03125553-(6.3A) …
7 电源
7.5 保险分配板 FD:A1 概览
112 技术培训 FSE SIPLACE TX系列 08/2018
7.5 保险分配板 FD:A1 概览
1. 至 CSB 单元的插头 5. 42V缓冲电容 9. 贴片头增强变频器（输入
42VDC 输出25.5VDC）
2. 低电压输入 6. 诊断单元
3. 缓冲电容器，160VDC 7. 输出电压接头 10. PE 连接
4. 低电压熔断阵列* 8. 诊断数据接头 11. 台式计算机电压开关
*保险丝类型：FUSEHD PCB（5X20MM 垂直）
F1 24 V DC 6.3A MGCU1
F2 24V DC 6.3A MGCU2
F3 24 V DC 6.3A 维修
F4 24 V DC 6.3A 分配器电源故障
F5 24 V DC 6.3A IBASE PC
F6 24 V DC 6.3A 选配 3D 共面 PC
F7 24 V DC 6.3A 传送导轨
F8 24 V DC 6.3A 悬臂 1
F9 24 V DC 6.3A 悬臂 2
F10 24 V DC 0.5A 内侧 – 电源故障（内部 CSB）
F11 24 V DC 6.3A SSK_Ready
F12 24 V DC 6.3A 安全供电CSB
F13 24 V DC 3A SMD 内部保险丝 24 V 诊断，如果熔断，则更换 PCB
F14 42 V DC 6.3A 悬臂电缆 1 HCU 25.5V，转换自 42V
F15 42 V DC 6.3A 悬臂电缆 2 HCU 25.5V，转换自 42V
F16 42 V DC 10A 传送导轨驱动装置
F19 160 V DC 6.3A 贴片头轴悬臂 1
F20 160 V DC 6.3A 贴片头轴悬臂 2
F22 28 V DC 6.3A FCU1
F23 28 V DC 6.3A FCU2
7 电源
7.6 SMPS TX 各单元的功能描述
技术培训 FSE SIPLACE TX系列 08/2018 113
7.6 SMPS TX 各单元的功能描述
7.6.1 主开关
TX 使用的主开关和带组合制动块的电机保护开关结合成一体。
已核准认定为主电路断路器、主开关和保护开关。
保护开关的触发电流不需要设置，然而根据使用情况，有2种不同类型的电机开关。
●
标准：主断路器 3~380-415V: 03125553-(6.3A)
●
低电压国家：主断路器 3RV27 3 孔 03138992-(12.5A, UL489)
7.6.2 电源组 PS1-（330 VDC/160 VDC）
1. 输入连接，三相，交流
2. 输出 300 VDC/160 VDC
3. 诊断接头
4. 剩余电压指示 LED
●
300VDC 电压用于主轴驱动装置。由于电流峰值高，所以该电压需要在输出端缓冲。
●
300VDC 电压缓冲通过 CAP1 储能电池来实现。
●
预充/放电板 A2 上的预充/放电控制功能用于让储能电池以受控的方式为主轴释放能量（加速过
程中）和吸收能量（制动过程中）。
●
160VDC 电压用于贴片头轴。同样，因为高电流峰值，需要在输出端缓冲。
●
160VDC 电压的备份储存发生在预充/放 电板 -A2 上（在电容器的帮助下）。
7 电源
7.6 SMPS TX 各单元的功能描述
114 技术培训 FSE SIPLACE TX系列 08/2018

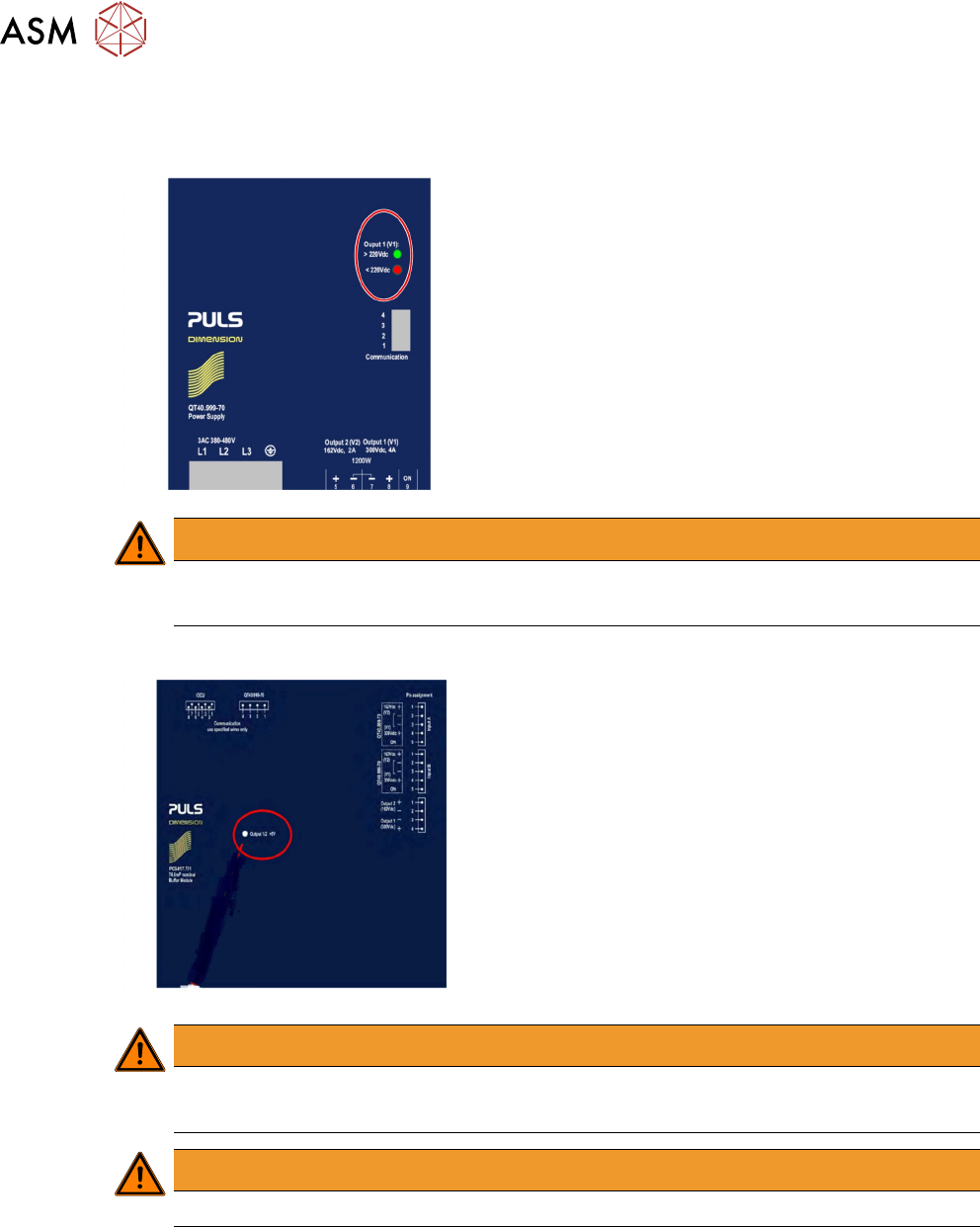

7.6.2.1 电源（SMPS）– 安全指示
PS1 上灯指示
●
LED 绿色
300VDC 至 220VDC
●
LED 红色
220VDC 至 5VDC
●
LED 熄灭
低于 5VDC
警告
只有当电压降至低于 5VDC（两个 LED 灯熄灭）时，才能操作电源装置，否则可能会发生危
险！
CAP1 上灯指示
●
LED 红色
高于 5VDC
●
LED 关闭
低于 5VDC
警告
只有当电压降至低于 5VDC（LED 灯熄灭） 时，您才可以操作 CAP1 单元，否则会发生危
险！
警告
LED 的状态并不意味着没有电压，执行维修工作前务必要测量电压。
