7 电源
7.8 安全控制
120 技术培训 FSE SIPLACE TX系列 08/2018

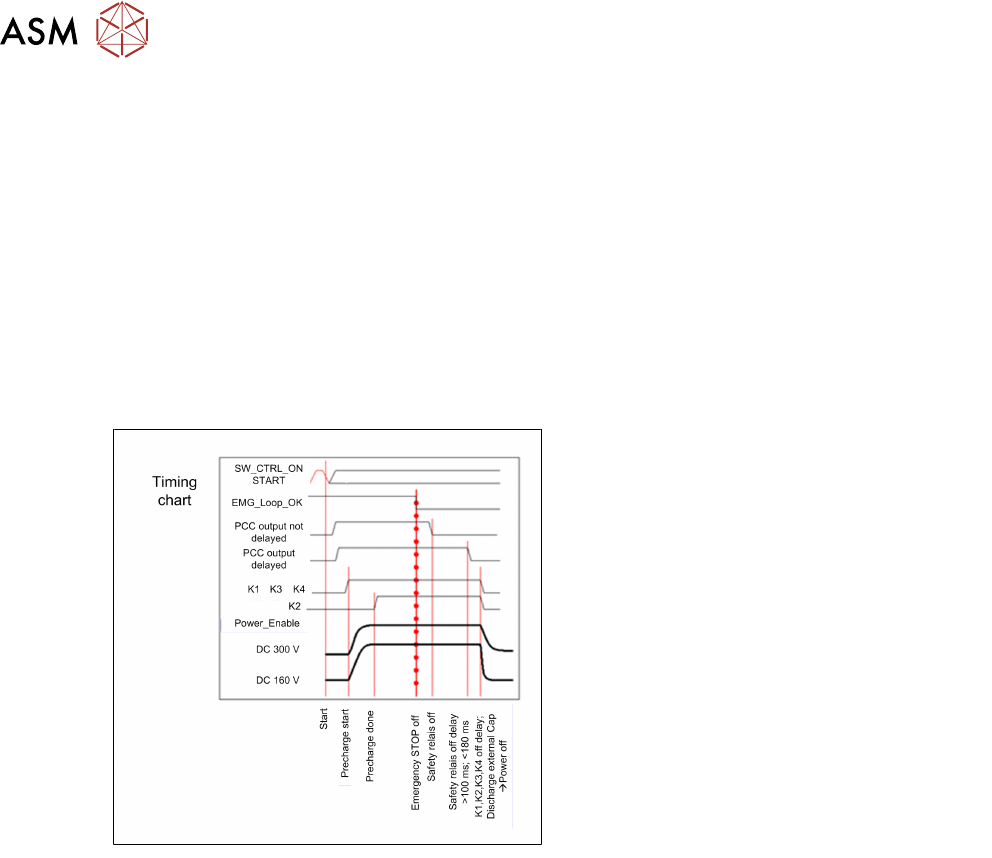

启动次序：
“启动”输入信号的上沿触发 K3.A2，如果所有接触器均正常未启动（K5 测试回路无误），预放电/放
电监控回路一切正常，并且所有安全回路均关闭（机器盖子、工作台、紧急停止钮），那么SSK 启
动电路（保护性接触器组合 K5）K1、K3 和 K4 立即激活，24V_S和42V_S打开输出，启动 300V 和
160V 电压的充电阶段（R1 和 R2 抑制充电电流）。在接通 K2 之前，电压比较器会检测 300V 和
160V 预充电阶段的最后部分，直到正常接通 K2。
停止次序：
开启紧急停止回路后，接触器 K3和K4 会立即停止（42 V-S和24 V-S 关闭）。
设置延迟时间 (T_STOP) 后K1 和 K2 停止。断电接触器 K3 和 K4 的触头，连同放电电阻 R3 和
R4，会为输出电压放电。
出于 MGCU（活动断路）的需要，实施停止分类
1（延迟切断）。延迟时间在安全继电器上调
节，且必须在 140ms 到 200ms 之间。每一个供
给的单元都已经进行过调整和测试，无需再作调
整。
7 电源
7.9 线缆束接口
技术培训 FSE SIPLACE TX系列 08/2018 121
7.9 线缆束接口
保险丝和分配接头区域（FDC）
1. -X5 Mate.-N-Look 9pol FDJ 1&2 DC 27 V
2. -X8 Mini-Mate.-N-Look 6pol DC 24/ 48 V IC和FC 相机
3. -X9 Mini-Mate.-N-Look 6pol DC 24 V/ PCI和显示器
4. -X14 Mate.-N-Look 9pol 传送导轨
5. -X11 Mini-Mate.-N-Look 6pol 蔓延接口1
6. -X12 Mini-Mate.-N-look 6pol 蔓延接口2
7. -X8A Mate.-N-Look 6pol 蔓延接口1 & 160 V
8. -X8B Mate.-N-Look 6pol 蔓延接口2 & 160 V
ELS
1. -CAN1 Sub D 9pol
2. -CAN2 Sub D 9pol
3. -CAN3 Sub D 9pol
4. -CAN4 Sub D 9pol
5. PEMS PEMS
6. -X102 Mate.-N-Look 4pol AC 400 V Power_supply
分配器接头字段（DIC）
1. -X23 Mini-Mate.-N-Look 15pol 控制元件1
2. -X24 Mini-Mate.-N-Look 15pol 控制元件2
3. -X26 Mini-Mate.-N-Look 12pol 控制元件罩1
4. -X27 Mini-Mate.-N-Look 12pol 控制元件罩2
5. -X28 Mini-Mate.-N-Look 15pol COT1信号和安全回路
6. -X29 Mini-Mate.-N-Look 15pol COT2信号和安全回路
7. -X30 Mini-Mate.-N-Look 12pol 真空泵和内部照明控制
8. -X31 Mini-Mate.-N-Look 12pol Pneumatic_Main_System
9. -X32 Mini-Mate.-N-Look 9pol 真空泵和内部照明控制
10. -X33 Mini-Mate.-N-Look 12pol 预留I/O和选配
11. -X34 Mini-Mate.-N-Look 9pol 风扇监控1
12. -X35 Mini-Mate.-N-Look 9pol 风扇监控2
13. -X36 Mini-Mate.-N-Look 12pol 延伸传送导轨安全回路
14. -X37 Mini-Mate.-N-Look 15pol 预留I/O & V3连接
15. -X19 Mini-Mate.-N-Look 4pol RS485 FU
7 电源
7.10 I/O控制单元分配器
122 技术培训 FSE SIPLACE TX系列 08/2018
7.10 I/O控制单元分配器
X 3数据输入DI0至DI7：
DI_0
Safety_Loop_OK
安全回路闭合 时，“高”（所有盖、所有平台连接
以及急 停未启用）
（X22-A3）
DI_1
预留
（X33-3）
DI_2
E-Stop 2
急停 2 启用时，“低”；急停未启用时，“高” （X24-12）
DI_3
预留
（X31-4）
DI_4
PresSens_PV1
来自进气阀_1的信号。压力正常时，“高”；压力过
低时（<4,5 Bar），“低”
（X31-5）
DI_5
PresSens MainValve
达到调整的气压时，“高” （X31-6）
DI_6
预留
（X30-4）
DI_7 预留
X 4数据输入DI8至DI15：
DI_8
Start_Button_1
按下Start（启动）按钮 1 时，“高” （X23-7 / X25-7）
DI_9
Stop_Button_1
按下Stop（停止）按钮 1 时，“高” （X23-8 / X25-8）
DI_10
24V_S
达到 24V 开关状态时，“高”；当 CSB 有工作电压且 SSK
激活时，从“低”变为“高”
（X22-B4 / X25-13
DI_11
Start_Button_2
按下Start（启动）按钮 2 时，“高”
（X24-7）
DI_12
Stop_Button_2 “
按下Stop（停止）按钮 2 时，“高” （X24-8）
DI_13
PWR_enabled
急停电路闭合，SSK 激活，且安全断路器激活
时，“高”
（X22-B3）
DI_14
EMG_Stop_1
按下急停 1 时，“低”。释放急停 1 时，“高” （X23-12）
DI_15
EMG_Stop_Ext option MTC / WPC
X 5数据输入DI16至DI23：
DI_16
Button_COTi_2
来自按钮“COT单元”的信号；2区。按钮按下
时，“高”
（X24-9）
DI_17
Hood_2
贴片机盖_2 关闭时，“高”；贴片机盖_2 打开时，“低” （K2-A1+ / X25-12
DI_18
Comp_Table_2
COT 2 装入时，“高”；COT 丢失时，“低” （X36-2 / X37-13）
DI_19
Hood2_Lock_on
安全开关罩 2 激活，“高” => 盖无法打开
“低”：安全开关罩 2 未激活 => 盖可以打开
（X27-7）
DI_20
预留
DI_21
预留
DI_22
预留
DI_23
预留
