7 电源笔记页 132 技术培训 FSE SIPLACE TX系列 08/2018

7 电源

7.14 练习：电源

130 技术培训 FSE SIPLACE TX系列 08/2018

7.14 练习：电源

1. 下列哪项表述不正确？

A TX 使用的是开关模式电源 (SMPS)。

B 标准电源输入为 3 x 360 V~415 V ± 10%; 50/60 Hz。

C 更换 PS 模块后，必须调整 PS1-PS4 模块的电压。

D 使用 CAP1（而非电源卡和电阻器）。

在SMPS上进行任何操作之前，必须满足哪些前提条件。

A 关闭贴片机并等待 5 分钟。

B 关闭贴片机并等待，直到 PS1 LED 熄灭。

C 关闭贴片机并断开 PS1 上的电缆。

D 关闭贴片机，等待 5 分钟，然后再测量 X303 和 X305 以及 X304 和 X305 之间的电压，电压

应小于 5V。

3. 断开 PS1 上的输出电缆后，以下哪种表述正确？

A 贴片机停止运行。诊断 GUI 显示“PS1无电源”错误信息。

B 贴片机停止运行。诊断 GUI 显示“PS1未通电”警告信息。

C 贴片机停止运行。诊断系统未发出任何错误信息或警告信息，且诊断 GUI 中不再显示 PS1 图

标。

D 贴片机停止运行。诊断系统间隔性断电。

4. 来自 PS3 的 MGCU 电源为 27VDC；PS1 的电源为 300VDC。

正确 …………………………………………………………………………………………………

错误 …………………………………………………………………………………………………

5. 描述一下 SMPS 诊断系统，可以的话，请画一个简易电路图。

………………………………………………………………………………………………………

7 电源

笔记页

132 技术培训 FSE SIPLACE TX系列 08/2018

8 控制和通信

8.4 Box PC（控制计算机）

技术培训 FSE SIPLACE TX系列 08/2018 137

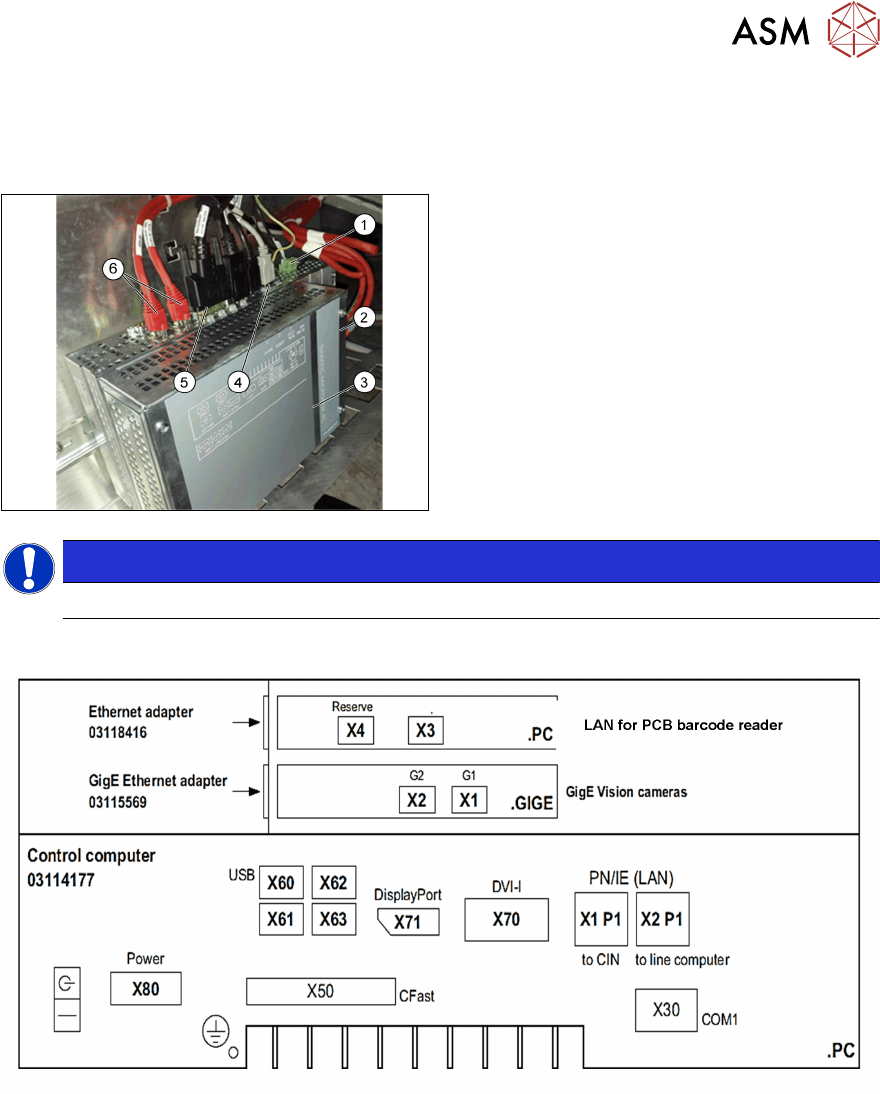

8.4 Box PC（控制计算机）

Box PC 427D

1. 电源24VDC

2. GigE连接

3. Box PC 427D（03114177-xx）

4. USB 接头

5. 显示器 1(Display Port)接口显示器 2( DVI )

接口

6. LAN1 CIN盒（CAN总线）LAN2线控计算

机

提示

更换新台式计算机后，需要安装贴片机软件。

控制计算机 SIPLACE TX

不同端口用于不同显示器，“DisplayPort”（X71）用于显示器 1（电源侧），“DVI-I”（X70）用于显

示器 2。

成功安装软件前，两个显示器显示可能会有差异。
