9 贴片机软件概览
9.1 贴片机软件启动页面概览
技术培训 FSE SIPLACE TX系列 08/2018 151

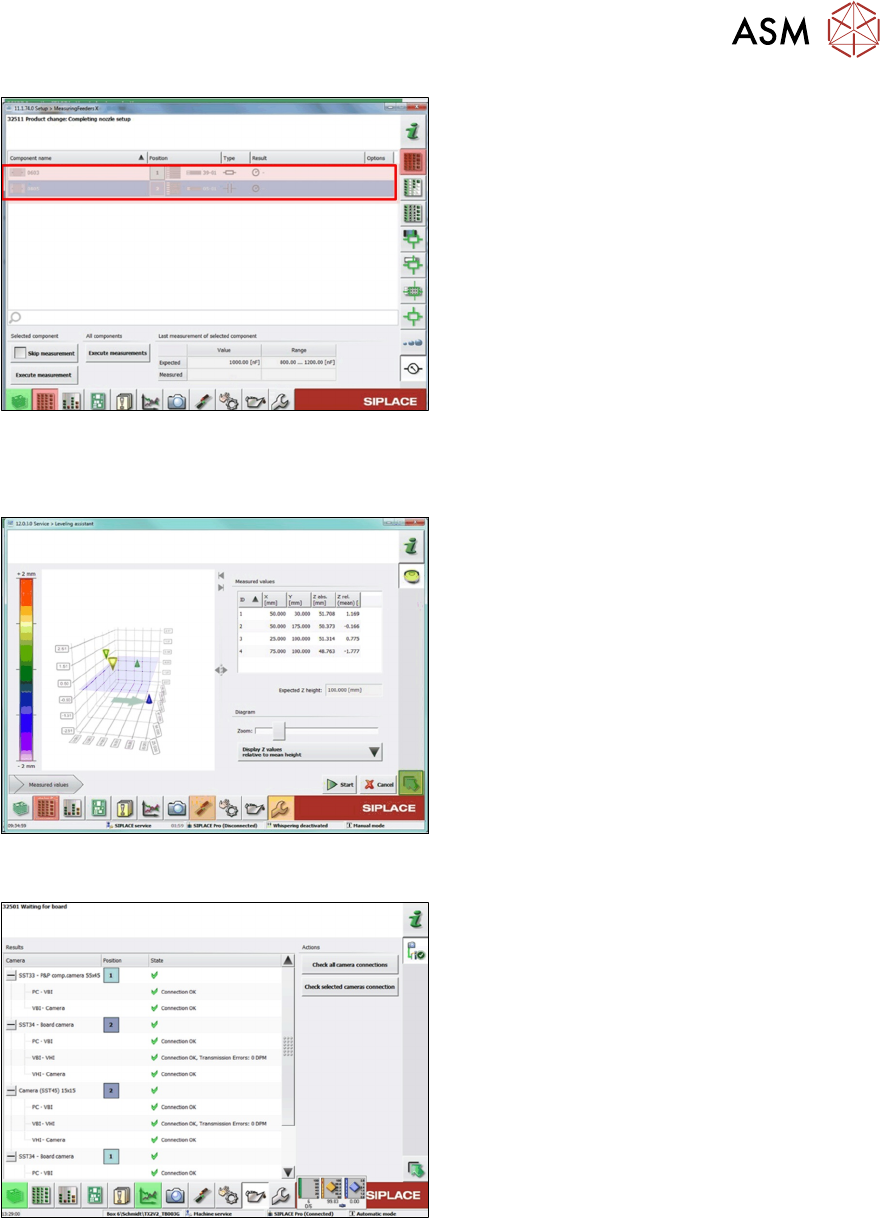

贴片机软件可用于测量供料器。
该软件可显示 SIPLACE pro 已启用的元件。该
功能仅限于软件使用，测量供料器功能仍在研发
中。
水准校准辅助功能
维护 GUI 也做了部分改动和改进。相机连接验证和 CA 贴片机的其他功能也已有所改善。
维护菜单包括水准校准辅助功能。
CA 贴片机的水准校准辅助功能可用于检查真空
支撑工具和卡盘的机械高度。这是检查贴片机中
Z 轴不同位置的第一步。
软件 7.11 的水准校准辅助功能可以测量传动导
轨的高度。
相机连接
此项验证可显示计算机、相机子系统（图 E、
VBI、VHI）和相机之间的连接情况。此外，还能
显示图 G 连接的传输错误率。
临界错误率为 100。
9 贴片机软件概览
9.1 贴片机软件启动页面概览
152 技术培训 FSE SIPLACE TX系列 08/2018
耐久运行
目前，子系统可以通过此菜单直接检测。
GUI 总览
如果贴片机已建立远程连接，将会显示蓝框并且
主视图菜单底部会闪烁一条提示信息。这并不表
示贴片机工作异常。
有关其他性能和改进的更多信息，请参阅软件版
本说明手册。
9.1.2 The Hermes Standard
传输接口通信
Hermes Standard 适用于 SMT 组件独立生产商各台机器之间的通信。基于
TCP/IP 和 XML 的非专属开放式协议可以交换电气组装线中不同贴片机的相关
PCB 数据。
通过 The Hermes Standard 传输信息：
●
基板 ID
●
基板 ID 创建者
●
故障基板
●
产品类型 ID
●
抛料板
●
顶部条形码
●
底部条形码
●
基板尺寸
●
传送导轨速度
●
顶部净高
●
底部净高
9 贴片机软件概览
9.1 贴片机软件启动页面概览
技术培训 FSE SIPLACE TX系列 08/2018 153
下列贴片机均支持 The Hermes Standard：
●
SIPLACE SX1
●
SIPLACE SX2
●
SIPLACE TX
●
SIPLACE TX V2
●
SIPLACE X 系列 S 型
●
SIPLACE CA4
优点
●
提升了整条生产线的基板追踪功能，确保追踪数据更加精确。
●
自动调整传送导轨宽度。
●
可以启动特定功能，例如“将单传送导轨转变为双传送导轨”。
●
一个标准接口可以传输更多 PCB 数据。
●
不同生产商之间数据传输更加便捷。
●
Hermes 是 ASM SW 的一部分，不需要单独的许可证。
●
采用最先进的灵活解决方案取代了 SMEMA。

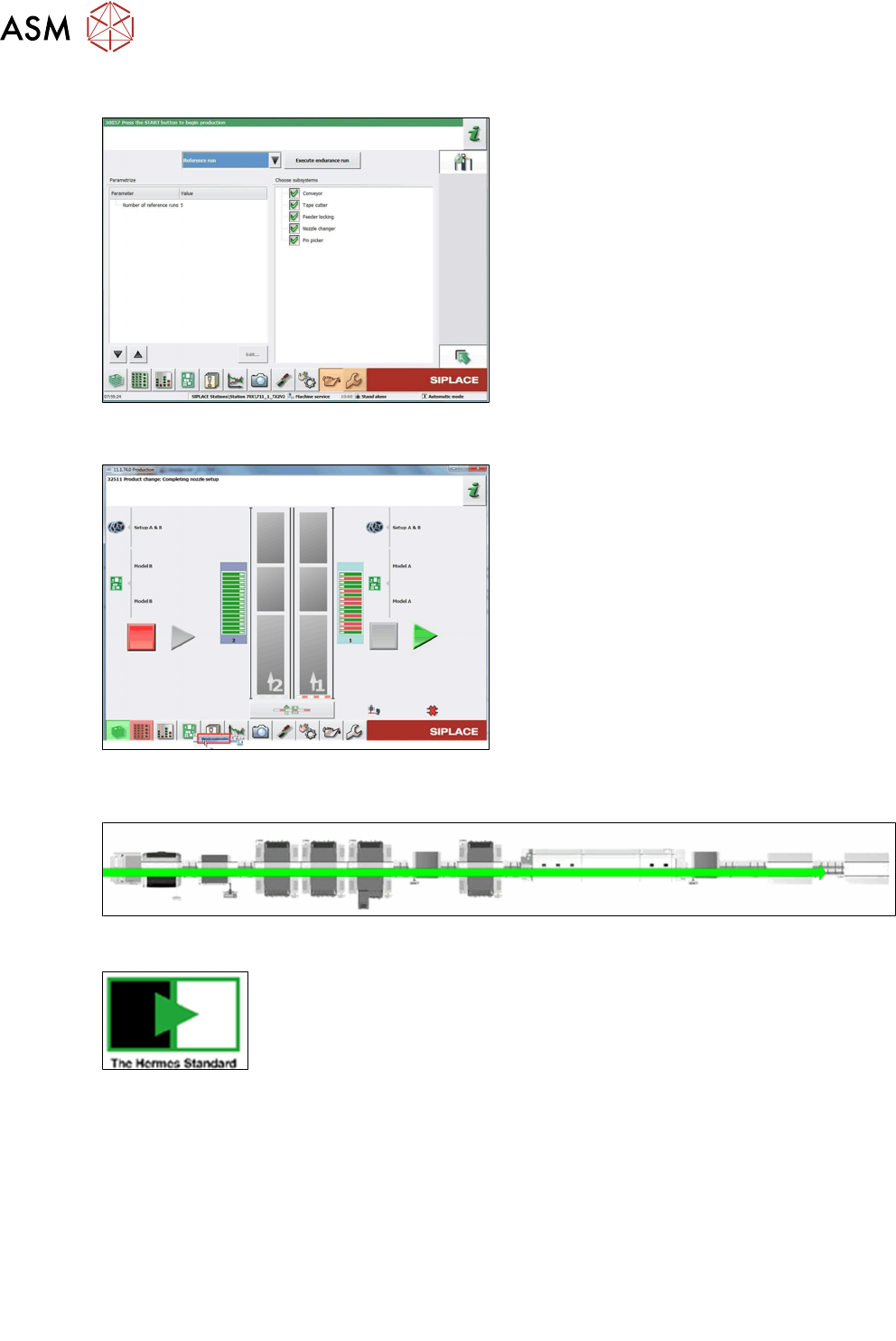

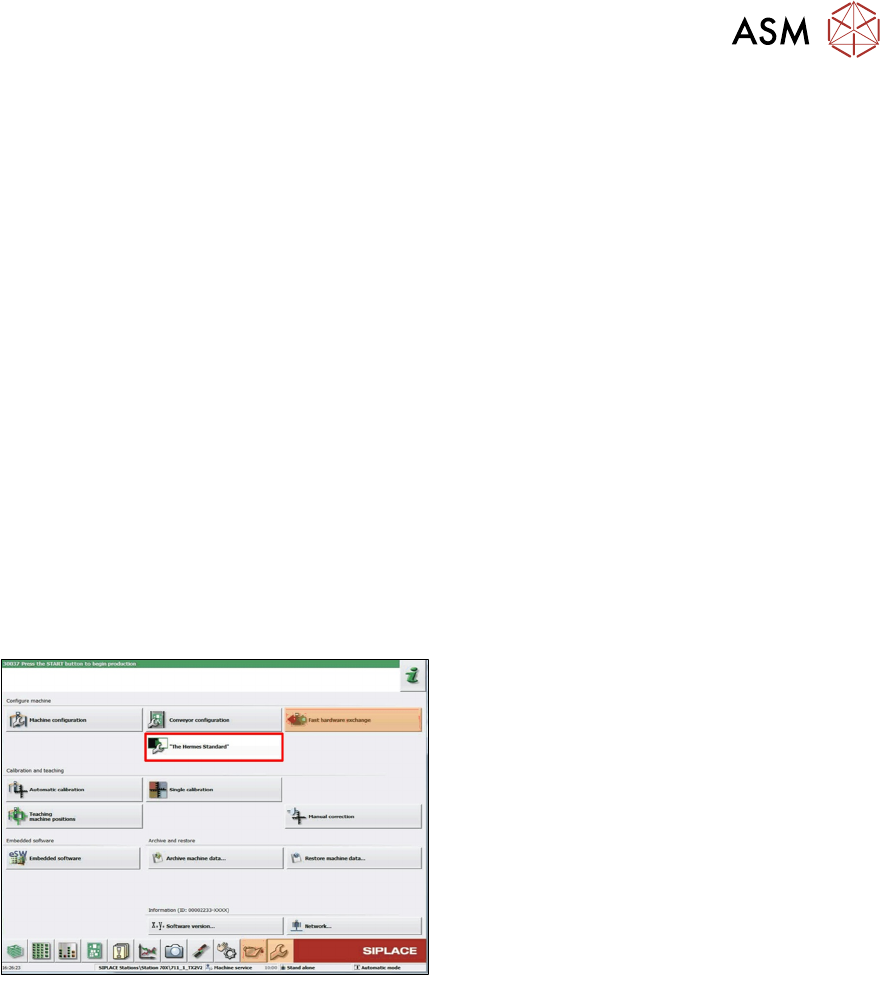

The Hermes Standard 配置
The Hermes Standard 需要在 SIPLACE Pro 和工作站中进行配置。
●
启用或禁用该选项。
●
配置 IP 地址和端口。
●
提示：下游端口无法配置。
●
上游通道的 IP 地址/主机名称属于必填项，
下游则可以选填。
如果启用“传送导轨高级接口”，将会显示一条信息；这种情况下，Hermes 终端将无法启用。
