9 贴片机软件概览
9.2 贴片机软件主菜单概览
154 技术培训 FSE SIPLACE TX系列 08/2018
9.2 贴片机软件主菜单概览
图标 描述
主操作视图
●
生产信息
●
生产状态
位置和供料
器
●
检查并配置供料器和吸嘴配置
●
显示取消激活的供料器和忽略的供料器
●
示教元件形状和元件料袋形状
●
修改料盘描述
●
设置喷胶参数
元件填充数
量
显示和编辑元件填充数量
PCB信息
●
显示和编辑印刷板和贴片位置列表
●
示教基准点
消息
●
显示有关当前和上一个事件的通知
●
可以分别查看料槽错误、传送导轨错误、贴片机错误、一般错误
和链接消息的表格
●
显示保存的影像信息
性能数据
●
显示印刷板和贴片机性能的统计数据
●
启动OIS（操作员信息系统）
实时图像
●
显示各个实时相机图像
●
查看和保存 影像转储
设置和选项
●
检查并设置贴片机设置和GUI
●
设置登录级别和用户界面语言
●
显示和编辑贴片机选项和软件选项
传感器和功
能
●
测试功能和诊断信息
●
设置 Start（启动）按钮的行为，启动机器回参考点
●
单一贴片机或贴片头功能和持续运行测试
维护
●
执行贴片机维护
●
显示贴片头统计数据
●
贴片头验证软件
校准和配置
●
执行校准
●
配置贴片机及嵌入式软件的检查和升级
●
备份和恢复贴片机数据
9 贴片机软件概览
9.7 维护界面
162 技术培训 FSE SIPLACE TX系列 08/2018
9.7.3 预见性维护
用户级别“Service Customer”

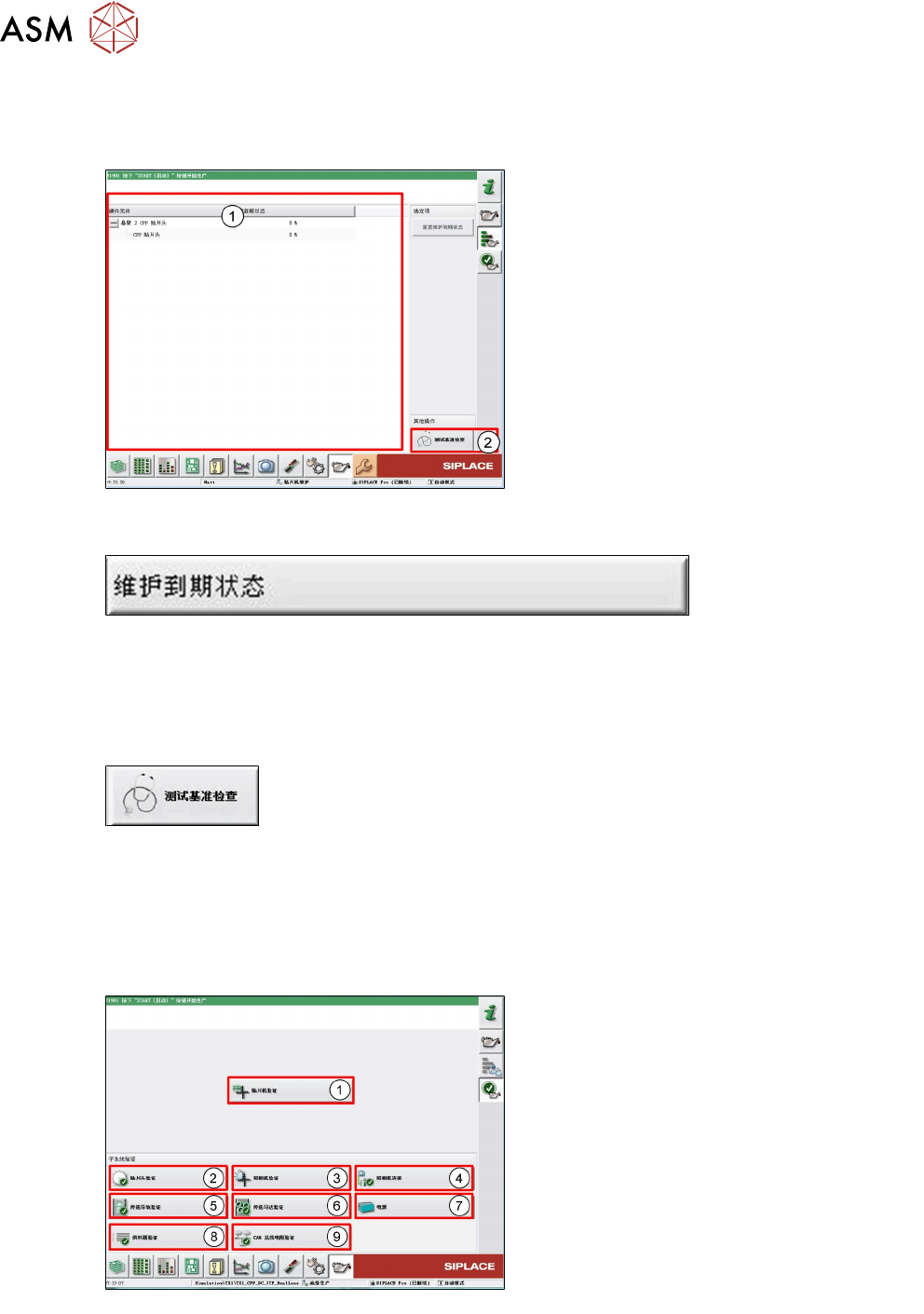

1. 显示子系统的维护状态。
2. 贴片头测试，完整贴片头测试和报告
预见性维护页面
硬件维护数据状态信息。
在更新到贴片机软件 709.1 之前。
●
维护周期应设置为“依具体时间而定”，维护状态应重新设置。
●
执行全套维护工作。
打开新窗口以对贴片头进行验证检查并生成报告。有关该功能的使用方法，请参见贴片头维护《用
户手册》。
9.7.4 验证
高级生产用户级别
1. 使用维护工具 ACT 验证贴片机。
2. 验证贴片头，快速检测（少于 10 分钟）。
3. 使用维护工具 FCCS 验证相机。
4. 检查贴片机中安装的所有相机的通信情况。
5. 检查传送导轨的平行度。
6. 检查所有传板电机的电流阈值。
7. 检查所有电源电压。
8. 检查供料器拾取位置是否有偏差。
9. 验证 CAN 总线电阻。
9 贴片机软件概览
9.4 使用贴片机软件编辑印刷板
156 技术培训 FSE SIPLACE TX系列 08/2018

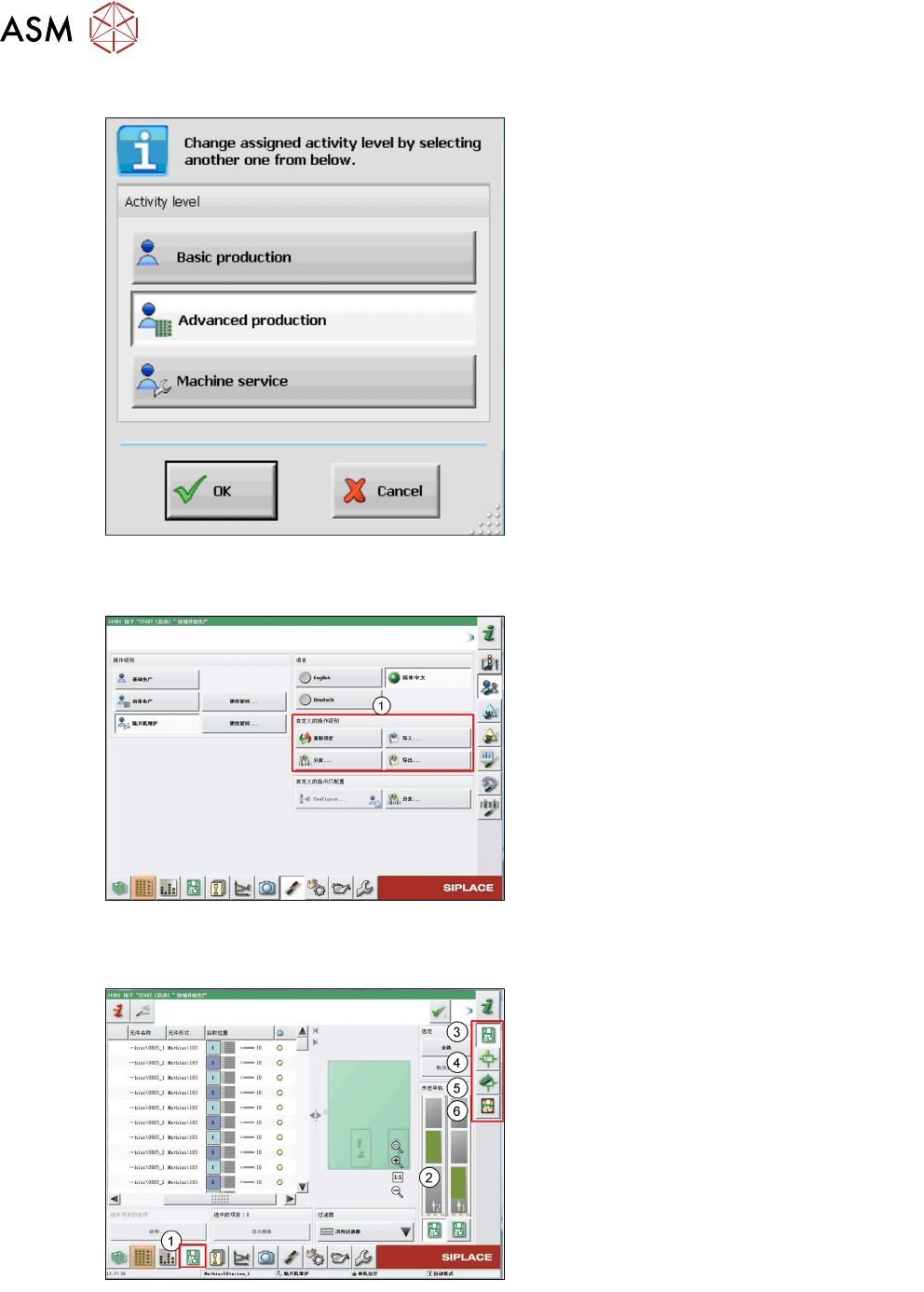

显示以下对话框，其中显示默认登录级别：
●
选择所需的登录级别
●
单击确定
●
更改立即激活，而且在贴片机重启后仍然激
活
可将用户配置文件复制并导入到其他贴片机/生产线中。该操作必须由取得贴片机服务权限的用户来
执行，因为这些设置并非自动下载的。导入的设置会被立即激活。
1. 可以重置、导入和导出更改的设置。导入和
导出的设置中会包含高级生产和贴片机服务
权限的密码。
9.4 使用贴片机软件编辑印刷板
1. 选择PCB编辑器以更改或检查贴片数据
2. 轨道上的PCB板
3. 显示元件的贴片清单，或略/恢复贴片，检
查贴片状态。
4. 检查和示教基准点
5. 检查/更改贴片位置，并上传到 SIPLACE
pro 服务器
6. 在贴片后可显示的PCB高度
