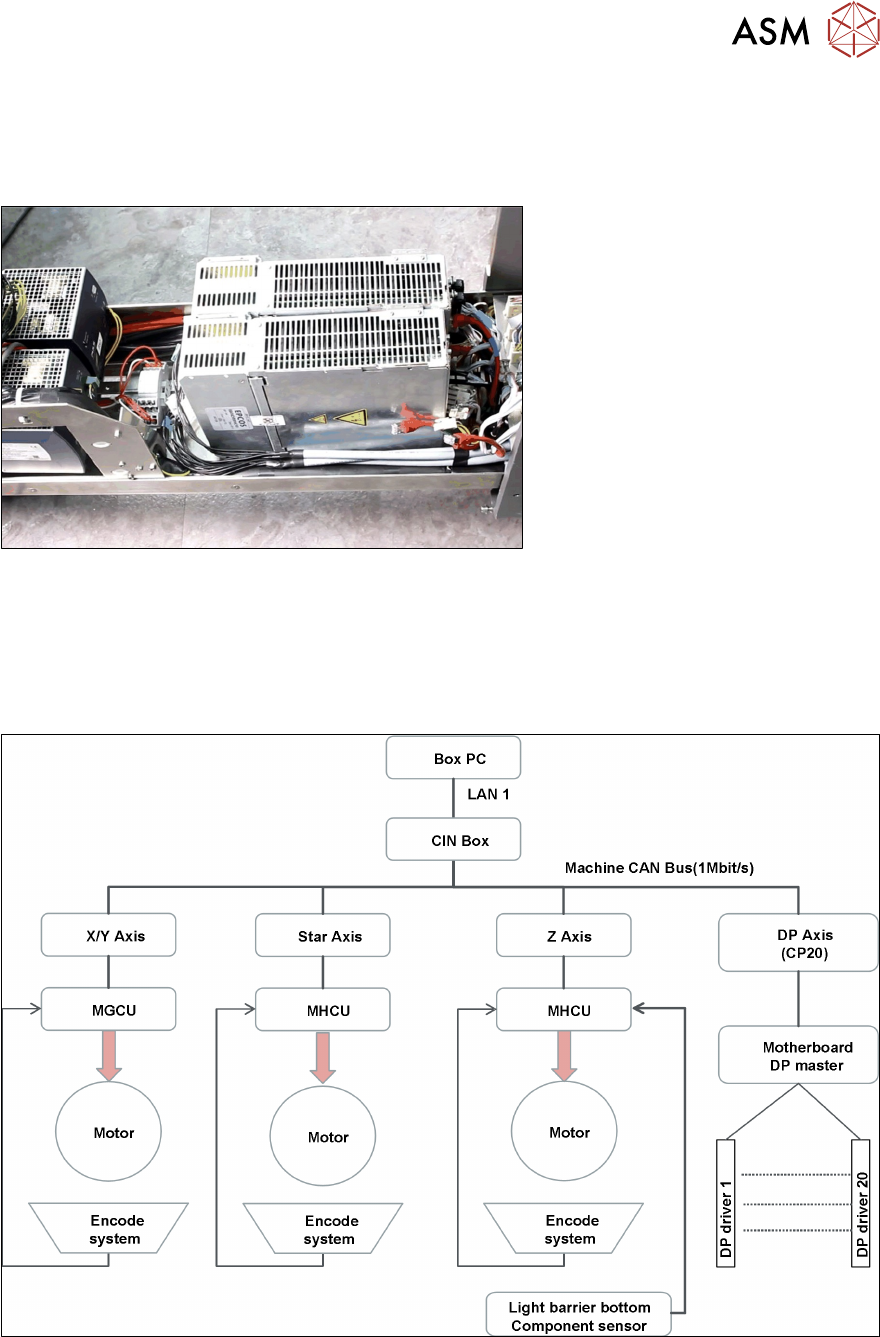

4.5 控制和通信概览
技术培训 FSE SIPLACE TX系列 08/2018 51
模块化悬臂控制单元（MGCU）
MGCU 用于控制两个主轴在 SIPLACE 贴片机内的位置。它由控制模块和电源模块组成。
MGCU 位于电源单元内。
4.5 控制和通信概览
控制和通信概览
6 技术培训 FSE SIPLACE TX系列 08/2018
目录
8 控制和通信.. 133
8.1 通信概览.. 133
8.2 贴片机通信总线概览.. 134
8.3 MGCU 和 MHCU.. 136
8.4 Box PC（控制计算机）.. 137
8.5 CIN盒.. 138
8.6 网络结构.. 138
8.7 轴控制.. 139
8.8 FCU.. 140
8.9 供料器通信.. 141
8.10 GigE视像系统.. 142
8.11 分析/常见错误列表.. 144
8.12 练习：控制和通信.. 145
9 贴片机软件概览.. 149
9.1 贴片机软件启动页面概览.. 149
9.1.1 贴片机软件 711.1.. 150
9.1.2 The Hermes Standard.. 152
9.2 贴片机软件主菜单概览.. 154
9.3 用户管理和登录级别权限.. 155
9.4 使用贴片机软件编辑印刷板.. 156
9.5 贴片机设置和选项概览.. 157
9.6 贴片机软件选项概览.. 158
9.7 维护界面.. 159
9.7.1 维护界面概览.. 159
9.7.2 预防性维护作业.. 159
9.7.3 预见性维护.. 162
9.7.4 验证.. 162
9.7.4.1 电源诊断GUI.. 168
9.8 下载嵌入式软件 (eSW).. 169
9.9 贴片机 GUI 移载机扩展部件.. 170
9.10 练习：贴片机软件概览.. 170
10 JTF-ML.. 173
10.1 JTF（JEDEC 料盘供料器）-概览.. 173
10.2 JTF（JEDEC 料盘供料器）- 技术数据.. 174
10.3 JTF（JEDEC 料盘供料器） - 操作 .. 175
10.3.1 概览.. 175
4 悬臂系统
4.6 分析
技术培训 FSE SIPLACE TX系列 08/2018 53
4.6 分析
代码 错误描述 可能的原因 操作
30362
30470
30471
回参考点过程中 X/Y 轴
计数错误
●
光栅尺脏污
●
编码器脏污
●
读码器位置错误
●
读码器/光栅尺存在故障
●
清洁光栅尺
●
清洁编码器读取器
●
调整编码器读取器和光栅尺
之间的距离
●
更改编码器读取器并加以调
整
●
检查/更改光栅尺
●
调整读取器后校准 ZPC、行
程范围
30562
30468
33522
悬臂靠得太近 两个悬臂之间距离太近或者
两个悬臂碰在一起
移动某一悬臂，使两个悬臂分开一
段距离，然后回参考点
