5 元件供应
5.3 TX V2 COT 单元
技术培训 FSE SIPLACE TX系列 08/2018 63
5.3 TX V2 COT 单元
TX1、TX2 和 TX2i 2 版贴片机的吸嘴交换器和吸嘴站是有差异的。

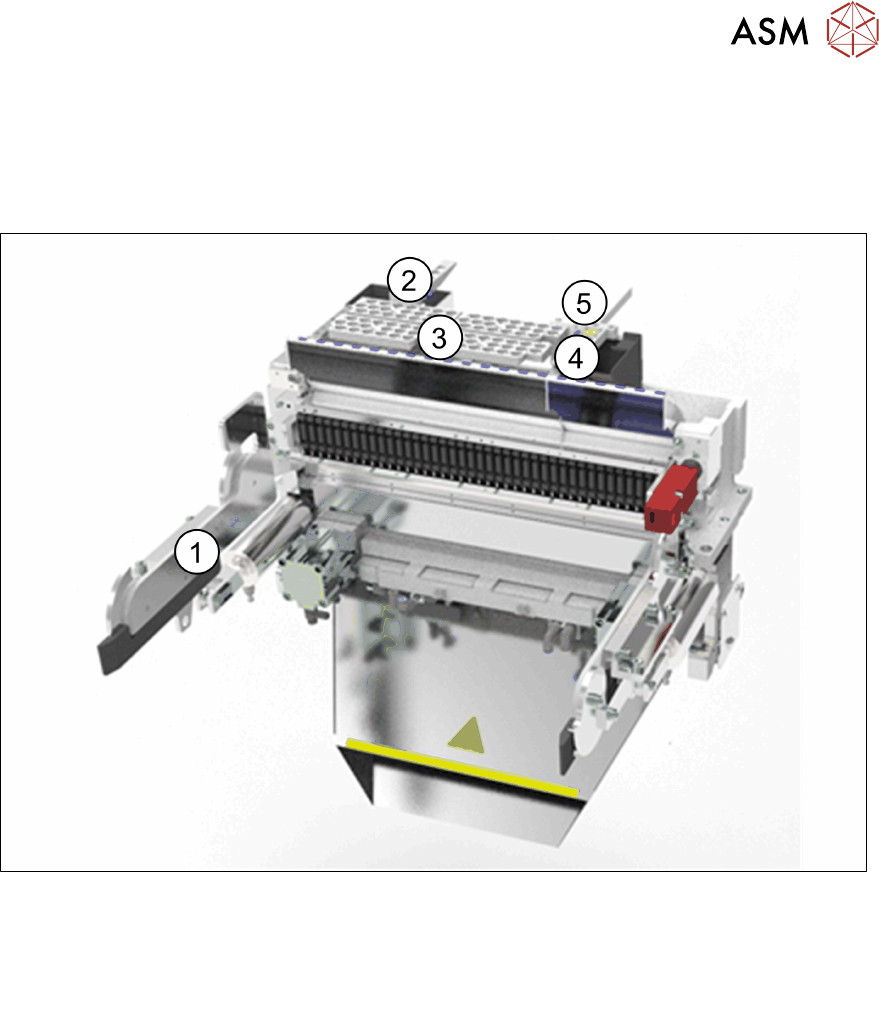

TX1/2 V2
1. COTi 的位置取决于贴片机的类型。TX1/2
1 区位于外部工作台位置。2 区内侧位置为
标准位置。
3. 一排吸嘴交换器配备 4 个料盘。
4. 吸嘴站的位置（无固定式相机）。
2. 吸嘴站的位置（带固定式相机）。 5. 抛料板。
5 元件供应
5.4 供料器控制单元（FCU）
64 技术培训 FSE SIPLACE TX系列 08/2018

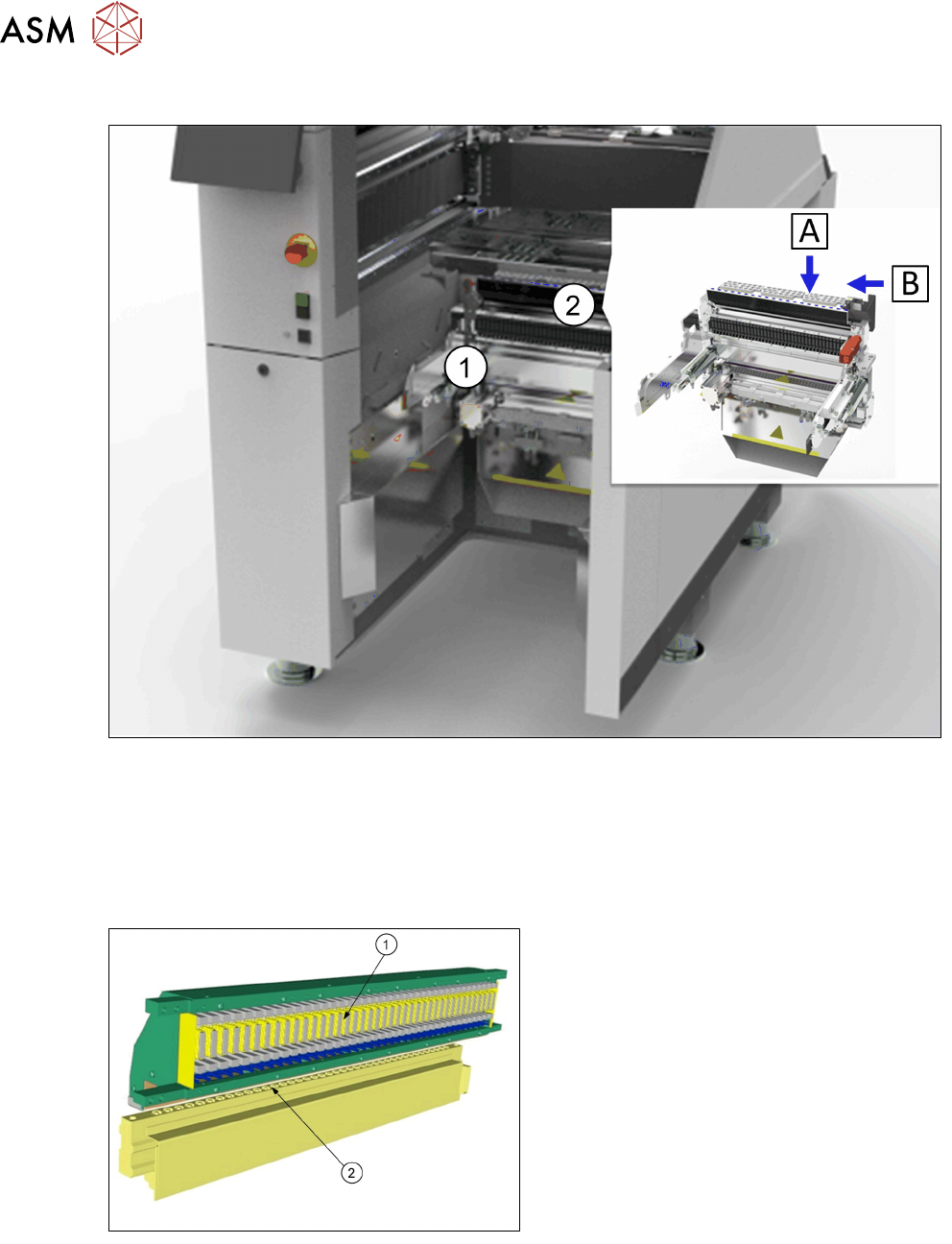

TX2i V2
1. 固定式 COTi 的位置取决于贴片机的类型。
TX2i 两个位置均处于最内部工作台位置。
详细信息，请参见贴片机规格。
2. A - 一排吸嘴交换器配备 3 个料盘。
B - 吸嘴站的位置。
5.4 供料器控制单元（FCU）
1. 供料器控制单元（FCU）
2. 供料器解锁装置
●
FCU 由电源模块（PULS）提供 28 V，其
他所有内部电压（例如 24 V）在内部生
成。
●
所有重要电压均由处理器监控。如果超过规
定的限值，那么整个模块就会关闭！
FCU 具有以下功能：
●
激活 X 供料器和供料器解锁装置。
●
控制装卸工作站。
●
安全回路和安全信息。
●
触发料带割刀。
●
触发吸嘴交换器和触发吸嘴工作站（吹气清理）
●
监测抛料盒的传感器。
5 元件供应
5.5 TX V2 供料器控制单元（FCU）
技术培训 FSE SIPLACE TX系列 08/2018 65
5.5 TX V2 供料器控制单元（FCU）
TX 2 版的一个主要不同之处就在于供料器控制单元。FCU 控制器板总成目前位于生产区下方。
COT 单元配有超薄 FCU。超薄 FCU 仅适用于连接 EDIF/供料器。XFCU 控制器板如今已是一个独
立单元。
拆下 FCU 连接总成前，务必断开所有电气连接以及 1 区和 2 区的溢流冒口。

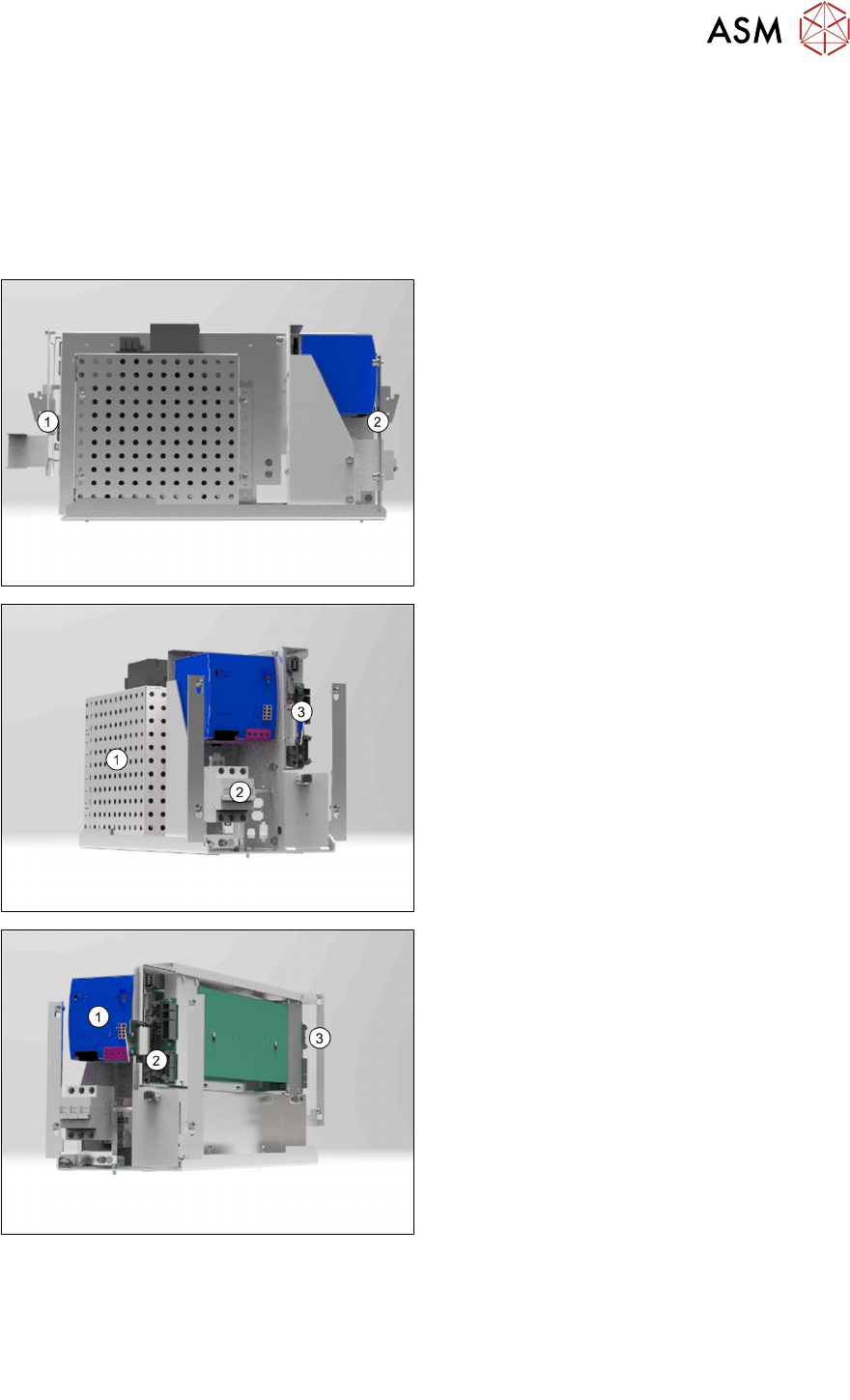

1. 1 区视图。
2. 2 区视图。
1. 120V 选装位置。
2. FCU 和嵌入式工控机断路器。
3. 2 区 FCU 电气接口。
1. FCU 嵌入式工控机和显示器 PSU 28V。
2. 2 区 FCU 电气接口*。
3. 1 区 FCU 电气接口。
*功能和控制：
●
FCU
●
供料器解锁
●
吸嘴站
●
COT单元
●
安全控制
●
抛料仓传感器
