5 元件供应 5.9 C&P20 / CPP 和双头的吸嘴交换器 72 技术培训 FSE SIPLACE TX系列 08/2018
5 元件供应
5.9 C&P20 / CPP 和双头的吸嘴交换器
技术培训 FSE SIPLACE TX系列 08/2018 71

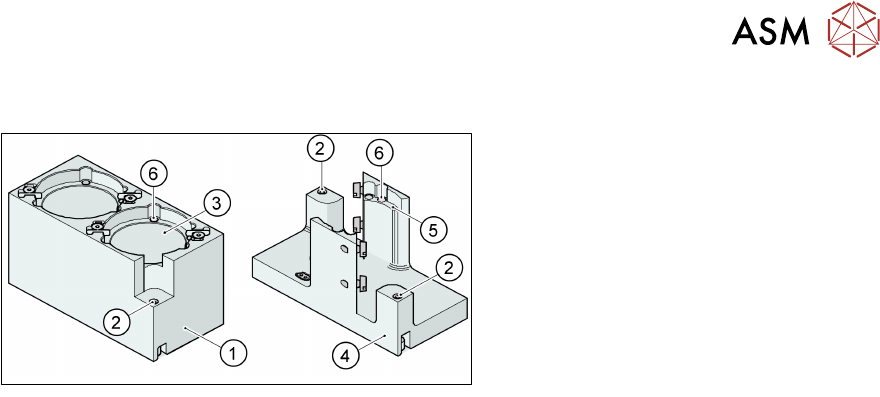

5.9.1 吸嘴交换器双头
1. 标准吸嘴装载盘
2. 定位基准点
3. 吸嘴库
4. 专用吸嘴的装载盘
5. 特殊吸嘴的吸嘴库
6. 吸嘴升降球
该吸嘴交换器最多可容纳 8 个吸嘴盘。目前可选用两种不同类型的吸嘴盘：
标准吸嘴盘和容纳特殊吸嘴或夹持器的吸嘴盘。
标准吸嘴的装载盘有一个用于位置检测的定位基准点，而特殊吸嘴/夹具的料仓则有两个定位基准
点。吸嘴由支架进行固定。然后，根据 D 轴的旋转方向，在返还时它们会被锁定，或者在拾取时被
释放。
标准配置：
●
3 个吸嘴盘上有两个吸嘴库。
●
1 个吸嘴盘上有一个吸嘴库。
5 元件供应
5.9 C&P20 / CPP 和双头的吸嘴交换器
72 技术培训 FSE SIPLACE TX系列 08/2018
5 元件供应
5.10 分析/常见错误列表
技术培训 FSE SIPLACE TX系列 08/2018 73
5.10 分析/常见错误列表
代码 错误描述 可能的原因 操作
35410
35411
35412
35413
●
左侧割刀未收回
●
左侧割刀未伸出
●
右侧割刀未收回
●
右侧割刀未伸出
●
接近开关位置错误
●
接近开关存在故障
●
阀存在故障
●
压缩空气不足
●
气压缸存在故障
●
检查并调整接近开
关的位置
●
必要时，请更换开
关
●
检查阀的电源和功
能
●
检查压缩空气供给
●
更换存在故障的气
缸
34946
34874
31820
35005
●
供料器无法步进
●
供料器：料带驱动装置错误
●
元件未运输到指定位置
●
料带卡住或缠绕
●
料带驱动装置出现故
障
●
齿轮卡住
●
检查料带供料器
●
更换料带驱动装置
或供料器
●
检查齿轮并拆下组
件
35401 料带在料带槽中卡主或无法切割
●
使用了胶带材料
●
割刀刀片位置错误
●
切割机刀片磨损
●
检查料带粘性
●
测试用于切割的不
同元件料带
●
必要时，更换割刀
刀片
30551
30552
●
无法打开吸嘴交换器
●
无法关闭吸嘴交换器
●
插入的吸嘴不正确
●
吸嘴交换器中的元件
●
检查吸嘴交换器中
所插入的吸嘴或元
件是否正确
通过贴片机软件检查功能
