6 传送导轨系统 6.4 传送导轨功能 技术培训 FSE SIPLACE TX系列 08/2018 83 6.4.2 宽度调整 1. 固定传送导轨侧 2. 可变传送导轨侧 3. 滚珠丝杠 4. 配备皮带系统的电机 在正常生产过程中，宽度调整由 SIPLACE Pro 根据产品变化，进行自动设置。手动宽度调整可以借 助贴片机软件进行。 宽度调整由一个步进电机和两个丝杠执行。在双传送导轨中，可以为两条传送轨道设置不同宽度。 在回参考点期间，…
6 传送导轨系统
6.4 传送导轨功能
82 技术培训 FSE SIPLACE TX系列 08/2018

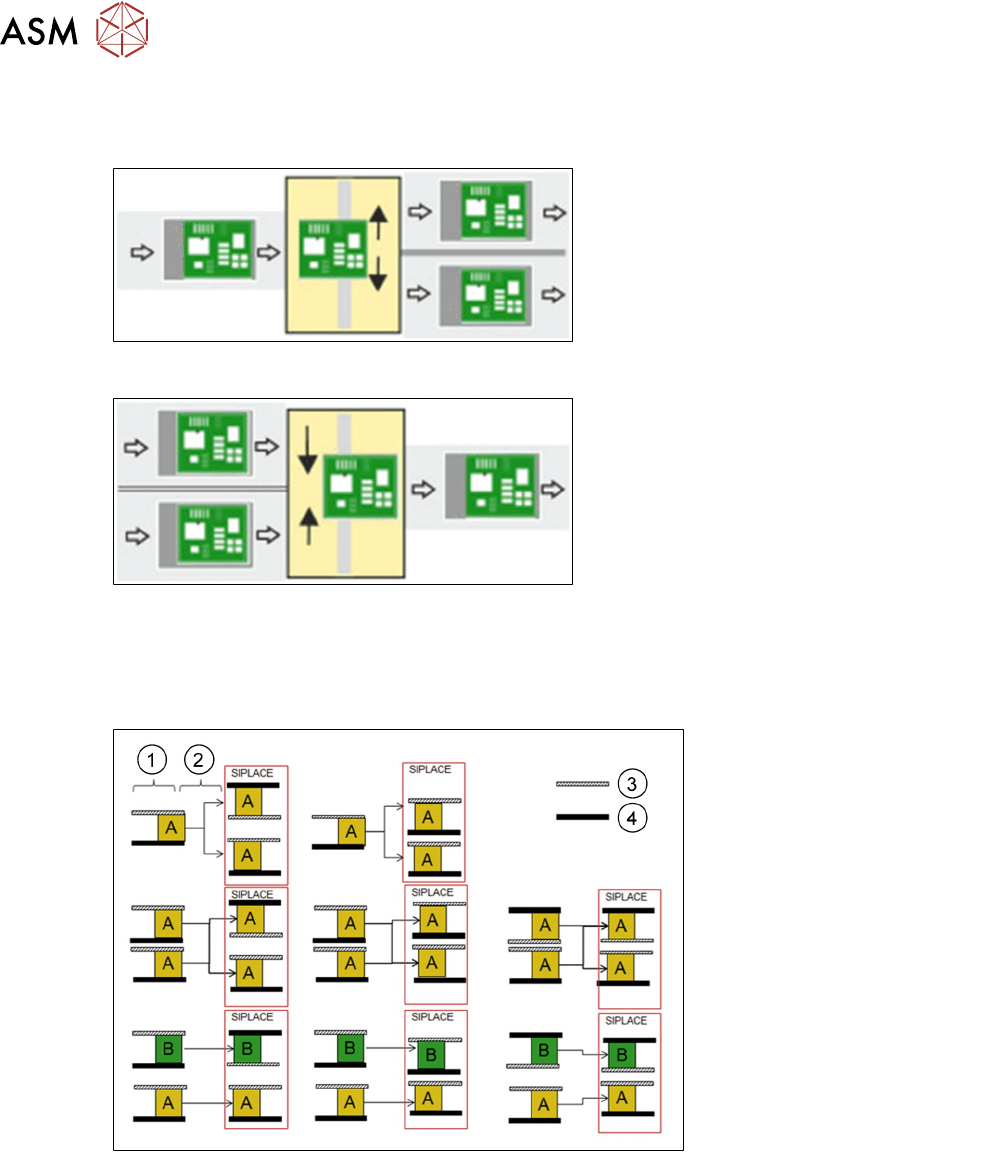

移载机功能
单传送导轨 = > 双传送导轨
通常，以下传送轨道按先右后左方式交替使
用。不过，如果一个传送轨道被堵，也可以
连续多次使用另一轨道。
双传送导轨 = > 单传送导轨
通常，拾取作业是从前一贴片机的传送轨道
按先右后左的方式交替进行。不过，如果一
个轨道出现问题，或者没有可用基板，则也
可以连续多次从另一轨道拾取元件。前提条
件：两个轨道上生产的产品必须相同。
移载机模式
●
轨道 1 和轨道 2 中的 PCB 相同，均为“A”，贴片机以 i 贴片模式或异步模式运行。
●
轨道 1“A”和轨道 2“B”中的 PCB 不同，分别为“A”和“B”，贴片机以 i 贴片模式或异步模式运行。
1. 之前的贴片机
2. 移载机
3. 可移动导轨
4. 固定导轨
有关详细信息，请参见《移载机用户手册》。
6 传送导轨系统
6.4 传送导轨功能
技术培训 FSE SIPLACE TX系列 08/2018 83
6.4.2 宽度调整
1. 固定传送导轨侧
2. 可变传送导轨侧
3. 滚珠丝杠
4. 配备皮带系统的电机
在正常生产过程中，宽度调整由 SIPLACE Pro 根据产品变化，进行自动设置。手动宽度调整可以借
助贴片机软件进行。
宽度调整由一个步进电机和两个丝杠执行。在双传送导轨中，可以为两条传送轨道设置不同宽度。
在回参考点期间，传送导轨的所有导轨将由 PCB 相机识别。
通过计数电机系统来测量传送导轨宽度。如果在贴片机关闭时手动调整传送导轨宽度，则实际宽度
和机器电脑软件中设置的宽度可能会不匹配，从而需要对传送导轨宽度进行设置。
这可以由贴片机软件中的“查找基准点位置”来完成。
6.4.3 回参考点
回参考点过程中，传输轨道系统会进行初始化。待悬臂完成回参考点后，即可完成该操作。PCB 识
别过程中将会用到所测得并记录的挡光板和激光灵敏度。
回参考点过程中，软件检查导轨位置是否改变，并发送每个导轨的预计位置。之后，印刷板相机将
会对中传送导轨上的 4 个基准点，以确定板的精确位置和传送导轨的准确宽度。
2 贴片机概览
2.7 特性
30 技术培训 FSE SIPLACE TX系列 08/2018
2.7 特性
SIPLACE TX 热量管理
散热系统：
●
使热气流跟贴片区隔离
●
中间位置排出热气
●
软件监测风扇状态
TX micron 特性
●
TX micron 贴片机将配备两个 X 轴基准杆，这两个基准杆与传送导轨平行，靠近标准传送导轨
上传送轨道的外侧。每个位置均有一个专用的校准夹具支架和一个独立的零点基准点。
●
TX micron 15µm 配备有选件“真空支撑工具基础套件”和用于 15µm / 3s 型号的许可证，并将随
附刚性升降台。
