6 传送导轨系统 6.6 部件更换/设置/校准 90 技术培训 FSE SIPLACE TX系列 08/2018 5. 单击 Decrease 或 Increase 以使传送导轨宽 度匹配当前值。 5a. 输入实际测量所得的传送导轨宽度。 单击 OK 。 5b. 或者，输入基板宽度 值 （键入当前 PCB 宽 度）。 6. 单击 Save machine data for conveyor 。
6 传送导轨系统
6.6 部件更换/设置/校准
技术培训 FSE SIPLACE TX系列 08/2018 89

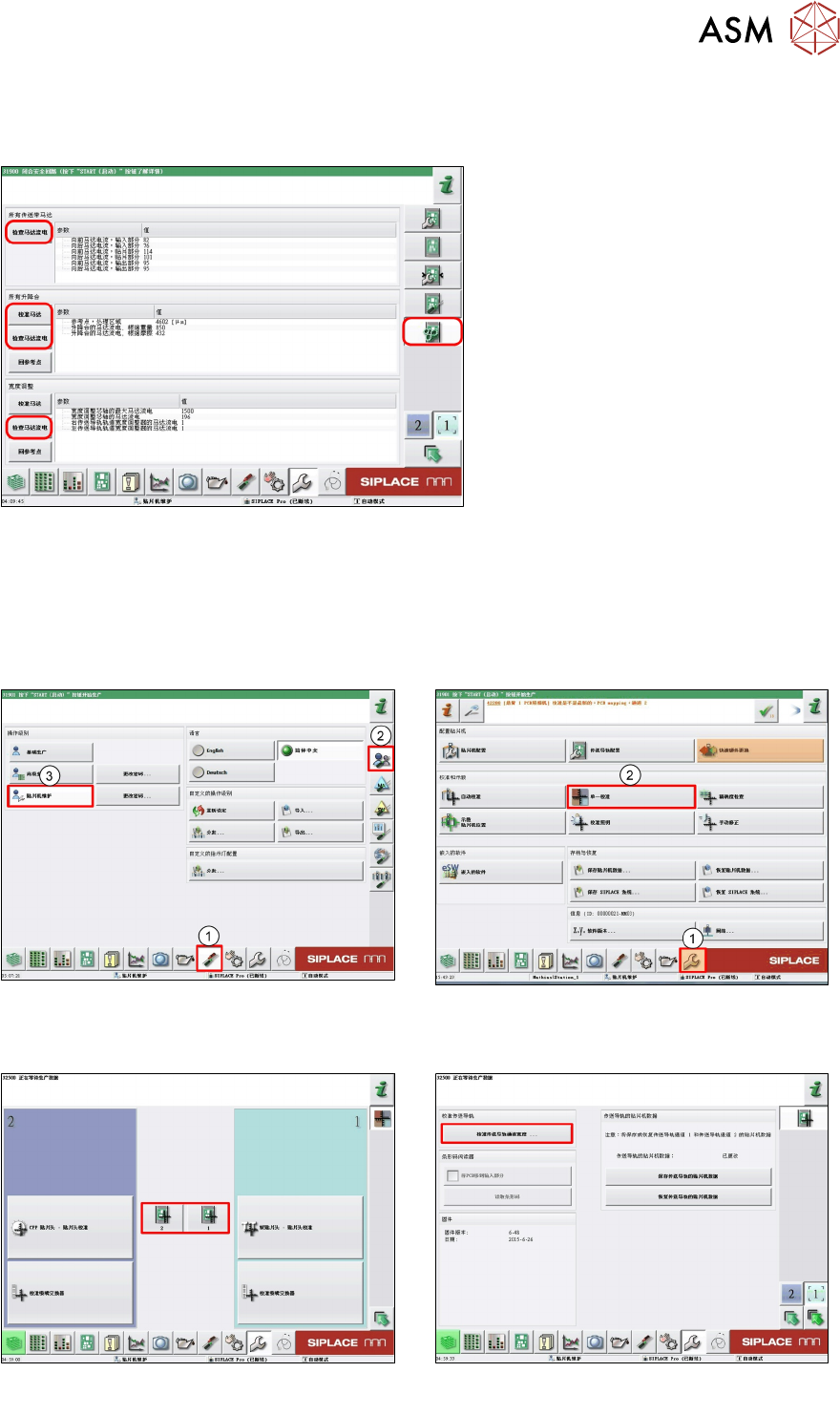

6.6.2.2 校准电机（升降）/检查电机电流（升降/传板/宽度）
轨道电机的检查和校正菜单
1. 以
Machine Service
级别登录。
2. 选择
Calibration
菜单。
3. 选择传送导轨配置。
4. 选择需要校准的电机。
6.6.2.3 校准传送导轨宽度
1. 以
Machine Service
(1-3) 级别登录。 2. 单击
Calibration
(1)。
选择
Single calibration
(2)。
3. 单击
Required conveyor
。 4. 单击
Calibrate conveyor width….
6 传送导轨系统
6.6 部件更换/设置/校准
90 技术培训 FSE SIPLACE TX系列 08/2018
5. 单击
Decrease
或
Increase
以使传送导轨宽
度匹配当前值。
5a. 输入实际测量所得的传送导轨宽度。
单击
OK
。
5b. 或者，输入基板宽度
值
（键入当前 PCB 宽
度）。
6. 单击
Save machine data for conveyor
。
4 悬臂系统
4.2 回参考点
技术培训 FSE SIPLACE TX系列 08/2018 45
4.2 回参考点
贴片机启动后按下 Start（启动）按钮后，轴移到定义位置。这被称为回参考点。
回参考点流程
回参考点详细流程
前提条件：对于相关贴片头，轴回参考点必须成功完成。
初次回参考点过程中，对三相交流驱动装置进行换相同时进行位置搜索以确定轴的运动方向：
1. MGCU 切换两个电机相。
2. 三相交流电机移到下个适当的磁性位置。
3. 电源切换两个其他电机相，轴继续移动。
4. 重复执行这些开关步骤数次。
5. 轴回参考点继续，参考位置搜索位置测量系统。
