6 传送导轨系统 6.6 部件更换/设置/校准 92 技术培训 FSE SIPLACE TX系列 08/2018 6.6.2.5 示教传感器 1. 以 Machine service (1-3) 级别登录。 2. 单击 Check sensors icon (1)。 选择 Specific functions (2)。 3. 单击 Conveyor Input/output 。 4. 单击 Sensor 。 5. 单击红色框 Teach…
4 悬臂系统
4.2 回参考点
技术培训 FSE SIPLACE TX系列 08/2018 45
4.2 回参考点
贴片机启动后按下 Start（启动）按钮后，轴移到定义位置。这被称为回参考点。
回参考点流程
回参考点详细流程
前提条件：对于相关贴片头，轴回参考点必须成功完成。
初次回参考点过程中，对三相交流驱动装置进行换相同时进行位置搜索以确定轴的运动方向：
1. MGCU 切换两个电机相。
2. 三相交流电机移到下个适当的磁性位置。
3. 电源切换两个其他电机相，轴继续移动。
4. 重复执行这些开关步骤数次。
5. 轴回参考点继续，参考位置搜索位置测量系统。
6 传送导轨系统
6.6 部件更换/设置/校准
92 技术培训 FSE SIPLACE TX系列 08/2018
6.6.2.5 示教传感器
1. 以
Machine service
(1-3) 级别登录。 2. 单击
Check sensors
icon (1)。
选择
Specific functions
(2)。
3. 单击
Conveyor Input/output
。 4. 单击
Sensor
。
5. 单击红色框
Teach board sensor
。 6. 单击
Select enable
。
单击
OK
。
6 传送导轨系统
6.6 部件更换/设置/校准
技术培训 FSE SIPLACE TX系列 08/2018 93

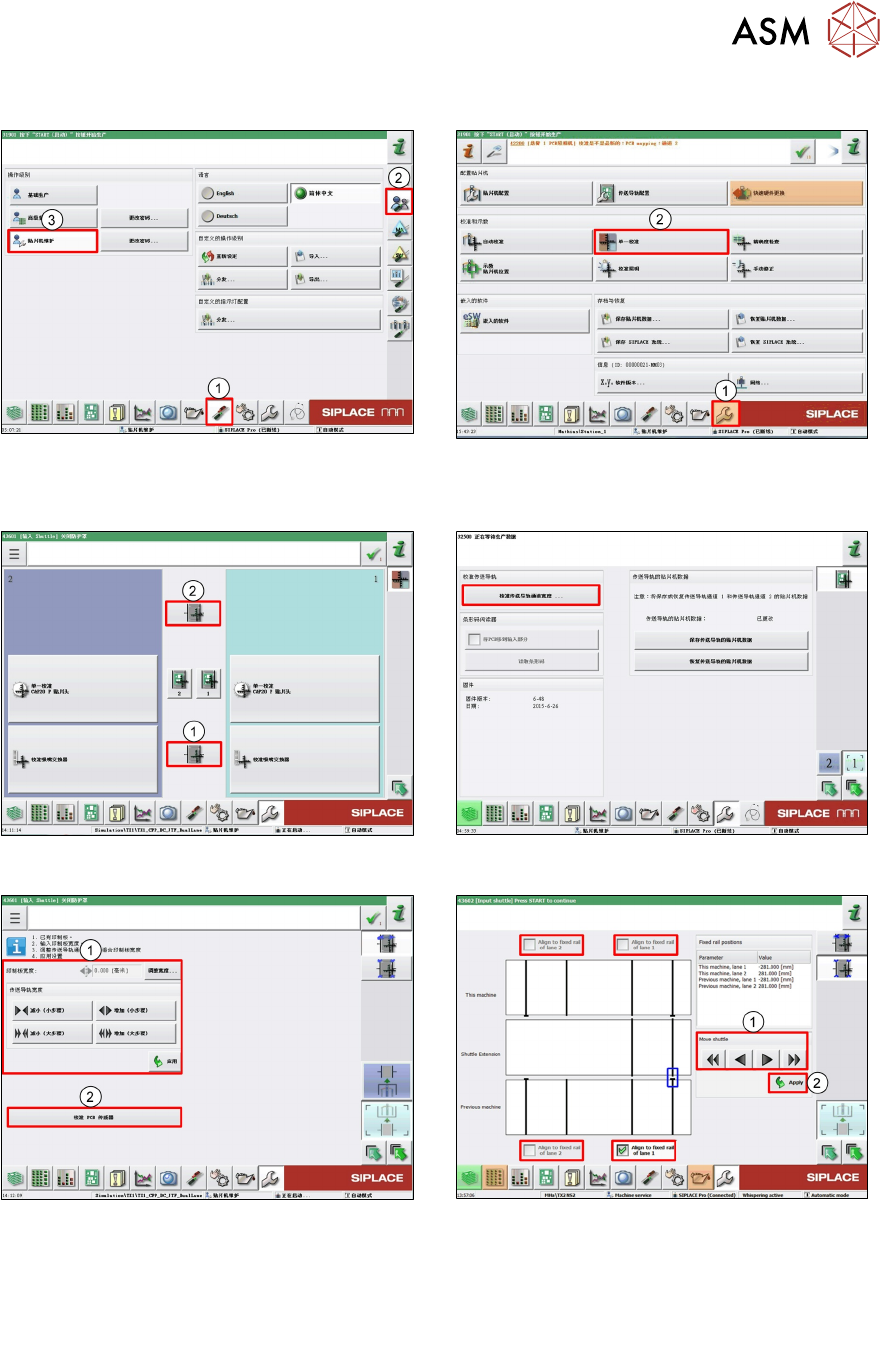

6.6.2.6 调整移载机
1. 以
Machine service
(1-3) 级别登录。 2. 单击
Calibration
(1) 菜单。
选择
Single calibration
(2)。
3. 单击
Input shuttle
(1) 或
Outputshuttle
(2)。 4. 单击
Calibrate conveyor lane width
。
5. 单击
Increase
或
Decrease
(1) 以使传送导
轨宽度匹配当前值。
对于移载机中的传感器，单击
Calibration
board sensor
(2)。
6. 选择每个传送位置 1-4。使用箭头 (1)。
单击
Apply
(2) 以确认。
