4 悬臂系统 笔记页 58 技术培训 FSE SIPLACE TX系列 08/2018
4 悬臂系统
4.7 主要部件更换/设置/校准
54 技术培训 FSE SIPLACE TX系列 08/2018
4.7 主要部件更换/设置/校准
更换后需要调整的部件概览。有关详细信息，请参见《维修手册》。
悬臂零件更换 工具/设置 校准
X 轴增量型编码器 距离光栅尺的距离：
0.75 ± 0.2mm
行程范围和贴片机 ZPC
Y 轴增量型编码器 距离光栅尺的距离：
0.75 ± 0.2mm
行程范围和贴片机 ZPC
贴片头板温度传感器 贴片头和相机
PCB 相机
●
贴片机 ZPC
●
基板相机
●
贴片头和相机偏移
Y 轴缓冲器 行程范围
X 轴光栅尺 如上调整编码器 行程范围和贴片机 ZPC
Y 轴光栅尺 如上调整编码器 行程范围和贴片机 ZPC
MHCU 贴片头适配器 开关调整 检查/下载 eSW（固件）
贴片头接口板 PCB 开关调整
请使用工具 03051853 拆下空气软管。
4.8
悬臂系统和主机 — 维护概览
主机的维护项目，有关详情，请查看维护作业卡。
维护内容 间隔 必要设备
X/Y 轴的磁性表面
所有工作流程
清洁擦拭布
清洁悬臂电缆
所有工作流程
清洁擦拭布
X/Y 轴导轨
所有工作流程
SIPLACE 油布
X/Y 轴光栅尺
工作流程 2
清洗拭布，乙醇
CPP/TH 的 IC 相机
工作流程 2
清洁擦拭布
贴片头废气滤芯
工作流程 3
气枪、内六角扳手
压缩空气过滤器
工作流程 3
气枪
真空泵过滤器
工作流程 3
气枪、内六角扳手
气压式避震器
工作流程 4
清洁擦拭布
X/Y 轴的线性导向轴承
工作流程 4
Kluber 油 BEM 34-132 盒
保护盖
工作流程 4
保护盖清洁剂
X/Y 轴的磁性表面
所有工作流程
清洁擦拭布
4 悬臂系统
笔记页
58 技术培训 FSE SIPLACE TX系列 08/2018
5 元件供应
5.1 料台（COT）
技术培训 FSE SIPLACE TX系列 08/2018 61

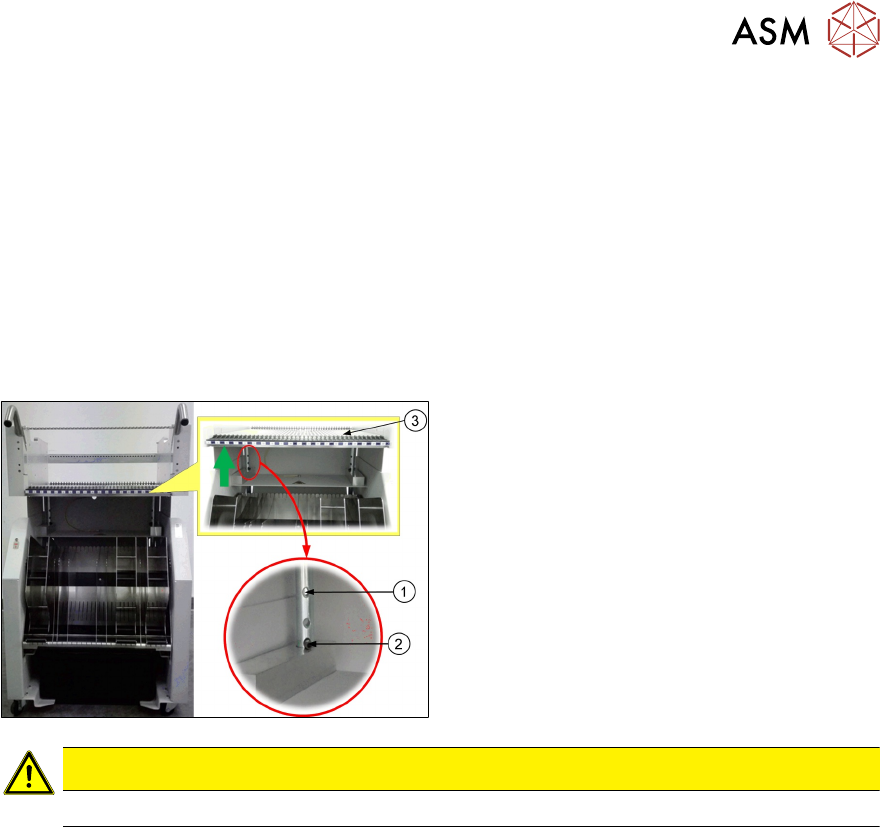

5.1.4 高度调整
COT 高度可以调整，确保机器内 PCB 传送高度可以为 900、930 和 950 mm。
通过管轴上两个开口销放置在三个不同位置，三种默认的不同高度可以调整。
●
需要另一个人抬起料台板。
●
稍微抬起料台板
(3)
，然后将销
(2)
从左右空心轴中敲出。
●
将平台板移到正确高度
●
将 2 个开口销
(2)
放回套轴的钻孔
(1)
中。
●
高度调整完毕。
1. 钻孔
2. 开口销
3. 工作台平板
注意
COT 高度应该与贴片机传板高度匹配，设置错误可能会导致装卸 COT 时发生损坏。
