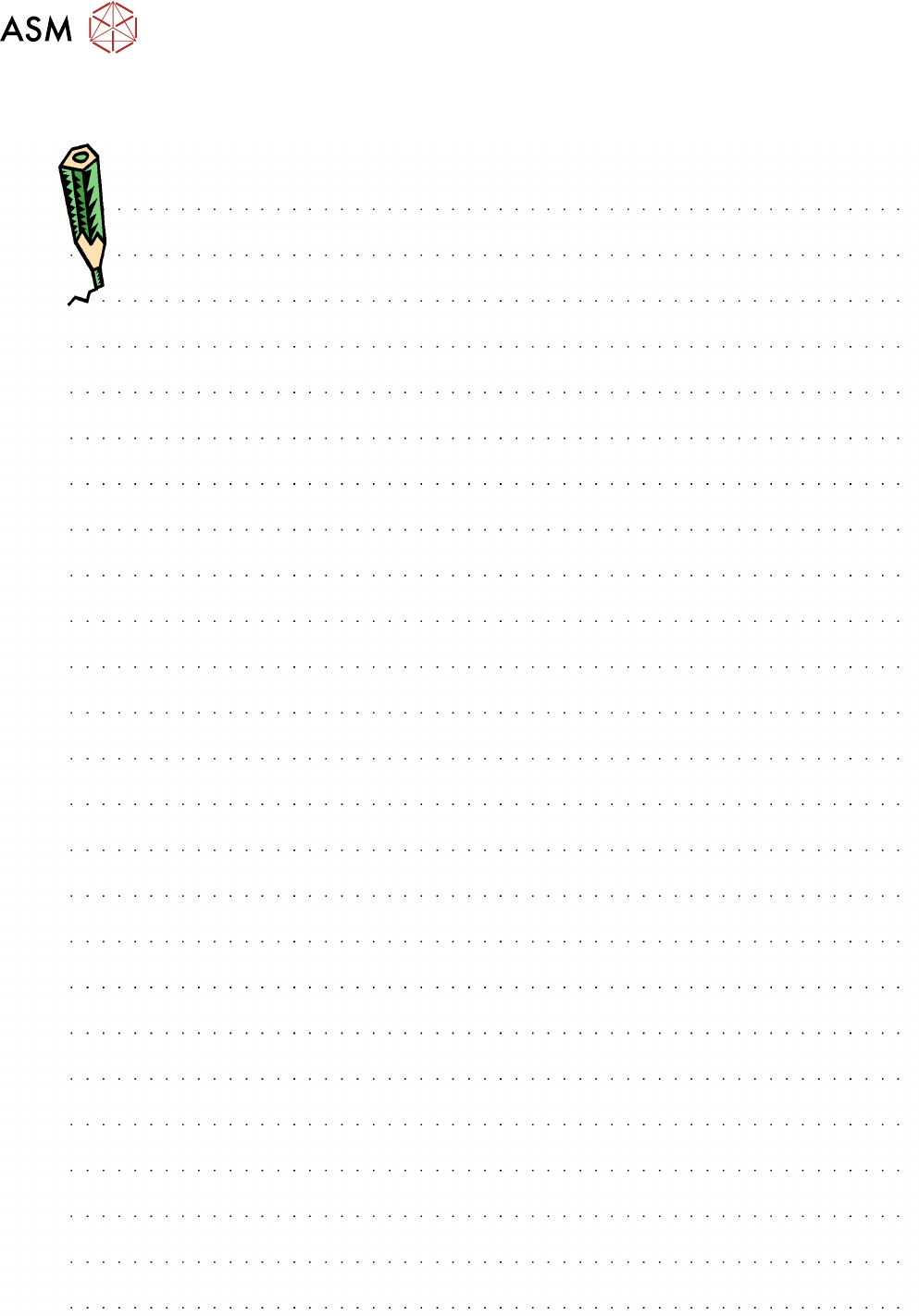

笔记页
58 技术培训 FSE SIPLACE TX系列 08/2018
5 元件供应
5.1 料台（COT）
技术培训 FSE SIPLACE TX系列 08/2018 61
5.1.4 高度调整
COT 高度可以调整，确保机器内 PCB 传送高度可以为 900、930 和 950 mm。
通过管轴上两个开口销放置在三个不同位置，三种默认的不同高度可以调整。
●
需要另一个人抬起料台板。
●
稍微抬起料台板
(3)
，然后将销
(2)
从左右空心轴中敲出。
●
将平台板移到正确高度
●
将 2 个开口销
(2)
放回套轴的钻孔
(1)
中。
●
高度调整完毕。
1. 钻孔
2. 开口销
3. 工作台平板
注意
COT 高度应该与贴片机传板高度匹配，设置错误可能会导致装卸 COT 时发生损坏。
