TT2Parts List__N7202A058B - 第214页
6 基板下受けブロックシングル対応:NPM-TT Board Support Block For Single:NPM -TT パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610136589AA セクションNo. PARTS LAYOUT Section No. - - O31 ( KN610136589AA-08 )
Ref
No.
Remarks R
1
Q'ty
5
付属品(デュアルコンベア):NPM-TT
Attachment(Dual Conveyor):NPM-TT
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610138242AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BELT
1
1 MTNK002604AA
A
TA-4UEB M/D2 4.5WX0.65TX1050L
BELT
1
2 MTNK002584AA
A
TA-4UEB M/D2 4.5WX0.65TX1980L
O30
--
( KN610138242AA-02_TT2 )
6
基板下受けブロックシングル対応:NPM-TT
Board Support Block For Single:NPM-TT
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610136589AA
セクションNo.
PARTS LAYOUT
Section No.
--
O31
( KN610136589AA-08 )
Ref
No.
Remarks R
1
Q'ty
6

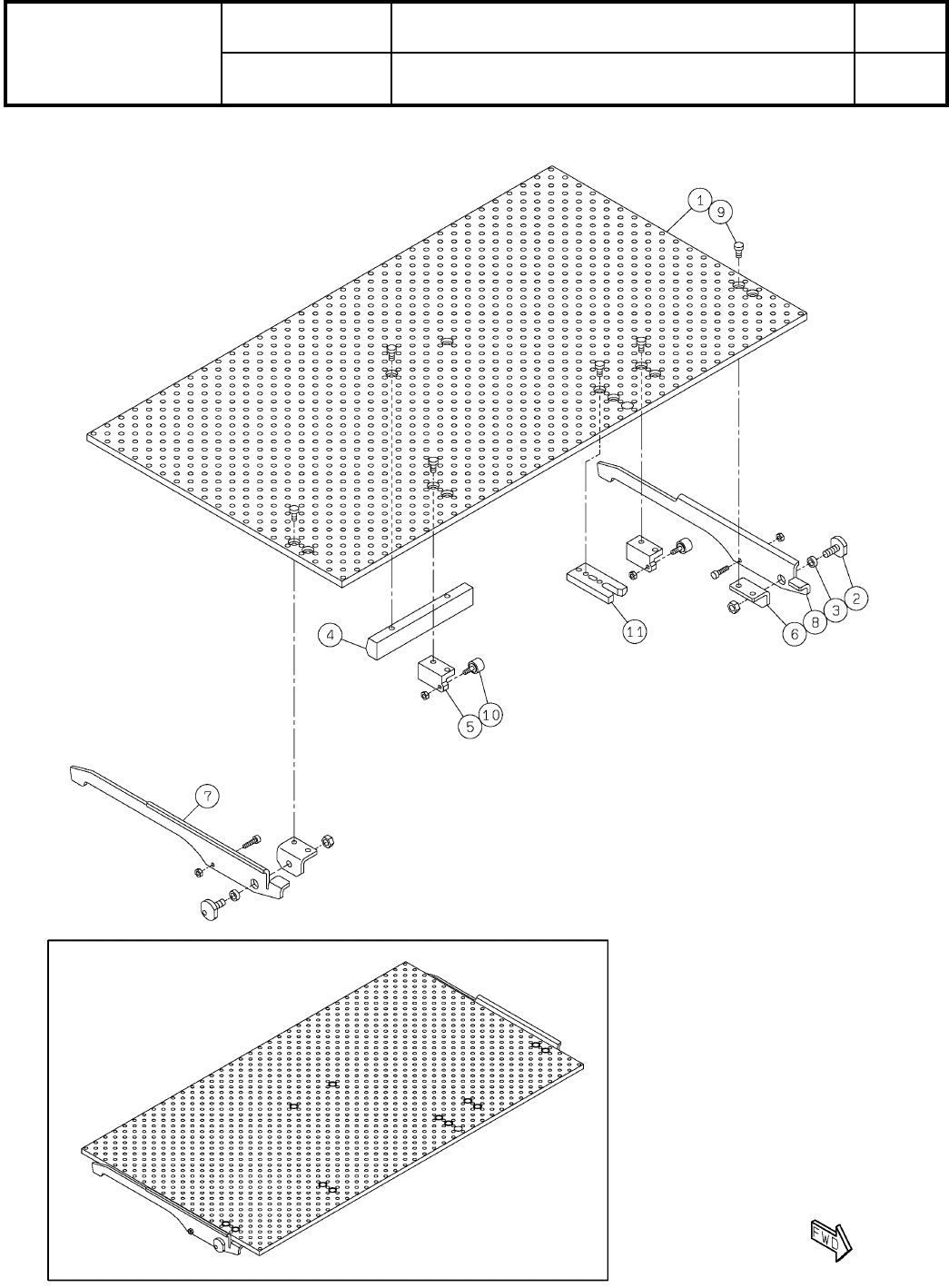

基板下受けブロックシングル対応:NPM-TT
Board Support Block For Single:NPM-TT
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610136589AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210161349AB
PIN
2
2 N210161075AA
COLLAR
2
3 N210156596AA
BRACKET
1
4 N210168109AB
BRACKET
2
5 N210161077AB
BRACKET
2
6 N210156599AB
LEVER
1
7 N210161078AC
LEVER
1
8 N210161079AC
BOLT
12
9 N510067773AA Low Head Cap Screw M4X8-8.8 A2J(Trivalent)
CAM-FOLLOWER
2
10 KXF00BFAA00 CF3UU-A
BLOCK
1
11 N210166704AA
O32
--
( KN610136589AA-08 )
