TT2Parts List__N7202A058B - 第255页
Ref No. Remark s R 1 Q'ty 19-A トレイフィーダリフト部:NPM Tray Feeder Lift Section:N PM ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610069932AA Part Nam e 備 考 セク ション No . PARTS LIST Section No. R 3 FR…

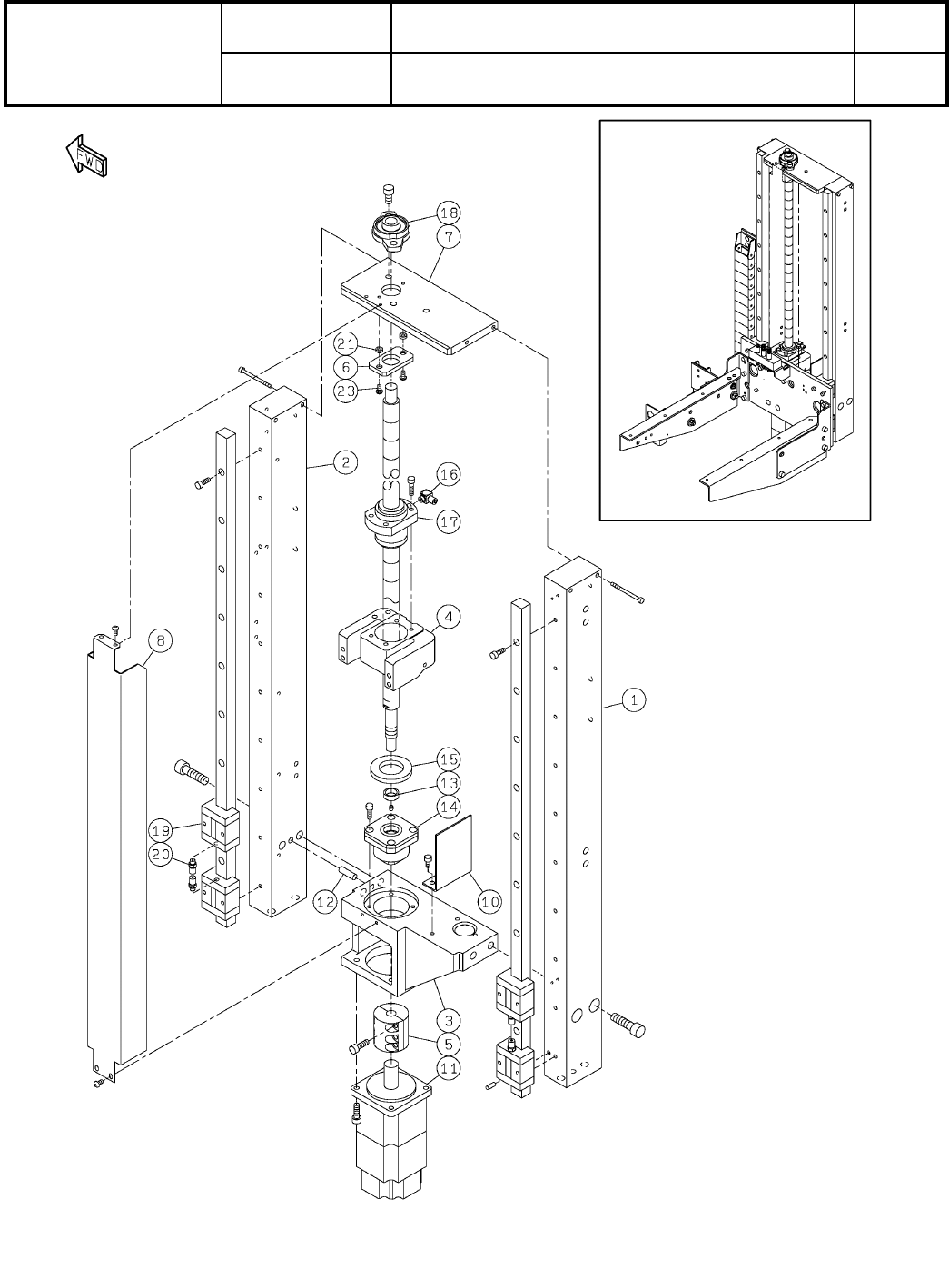

19-A
トレイフィーダリフト部:NPM
Tray Feeder Lift Section:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610069932AA
セクションNo.
PARTS LAYOUT
Section No.
--
O71
( KN610069932AA-24-1 )
Ref
No.
Remarks R
1
Q'ty
19-A
トレイフィーダリフト部:NPM
Tray Feeder Lift Section:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610069932AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
FRAME
1
1 N210101828AE
FRAME
1
2 N210086421AD
BRACKET
1
3 N210063354AA
BRACKET
1
4 N210170086AA
COUPLING
1
5 KXFB017QA00
STOPPER
1
6 N210096604AA
CONNECT-BLOCK
1
7 N210096607AA
COVER
1
8 N210040290AB
COVER
1
10 N210063355AA
MOTOR
1
11 N510022126AA
S
HF-MP23B-S25
PIN
1
12 N510020618AA MMS6-15
SPACER
1
13 KXF0DX0BA00 B86012061-301
SUPPORT-UNIT
1
14 KXF043EAA00 WBK12-11
DAMPER
1
15 N510063456AA D25A9
JOINT
1
16 KXF0CX0AA00 IN-233-797(DDA)
BALL-SCREW
1
17 N510068298AA BLK1616E-3.6ZZGS+589LC8T(33020747K000)
BEARING-UNIT
1
18 KXF0A00AA00 KFL001
LINEAR-WAY
2
19 N510040427AA SSR15XV2UUE+605LY-II(00995183G020)
JOINT
4
20 MTNP000832AA M-5H-4-X83
SPACER
2
21 N510019911AA CB-302E
BOLT
6
23 N510000323AA
Hexagon socket button head screw M3X6 Steel Black oxide finish 12.9
O72
--
( KN610069932AA-24-1 )
19-B
トレイフィーダリフト部:NPM
Tray Feeder Lift Section:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610069932AA
セクションNo.
PARTS LAYOUT
Section No.
--
O73
( KN610069932AA-24-2 )
