1-1
1
1.保持机器的性能
为持续保持已购机器的性能，在优良环境中使用机器是首要条件。在此基础上坚持日常维护和定期点检也是不可
缺少的重要保证。
1.1 必备条件和环境条件
■ 使用气源
项目
YS12P YS12F YG12F
供给气压
0.45MPa
以上
贴片机 ：
0.55MPa
以上
贴装头部 ：
0.40
〜
0.41MPa
输气管 内径为
8mm
以上
气源环境 通过空气干燥器、空气过滤器净化过的空气
■ 使用电源
项目
YS12P YS12F YG12F
电源 三相交流
200/208/220/240/380/400/416V(±10%)
频率
50Hz/60Hz
电源容量
3.6kVA 4.3kVA 4.3kVA
平均消耗电力
0.8kW 1.0kW 1.1kW
电源连接 电源线导体横截面积
3.5mm
2
以上
■ 环境条件
项目 内容
噪声 必须满足
EN61000-6-2
通用标准。
湿度
20
〜
90%(
无结露现象
)
最佳范围 ：
50
〜
60%
温度
15
〜
35
℃间能保证机器的功能，
20
〜
28
℃间能保证机器的精度。
空气质量 无尘埃，无显著噪声。
地面状态
选择平坦、抗震强度高的地面。
禁止使用木制地板。
地面平整度 前后同时使用一次性换料车时，含机器正下方地面在内的平整度必须在
10mm
以内。
地面承重强度 确保在约
730kg/m
2
以上。
n
要点
为防止静电确保湿度在 40％以上。此外，使用工业用加湿器时，务必使用纯净水。
1.2 定期点检和清洁的重要性
机器的维修作业中，定期点检和清洁项目占有非常重要的地位。不重视点检、清洁等作业，就不能充分发挥机器
性能，还会影响贴装质量，导致机器发生故障。
例：
· 因吸嘴的脏污导致吸嘴误识别，产生不贴装现象。
· 输气管的脏污，导致多次发生吸附、贴装不良现象。
· 不充分对送料器、送料器架进行检查，导致经常发生吸附错误。
· 光学装置 ( 相机、照明等 ) 脏污，导致发生识别不良。
· 各轴不及时加油，导致发生异响。
· 对阀等的点检不足，导致基板固定、传送作业的失败。
以上是具有代表性的例子，它说明不重视定期点检及清洁作业是导致机器出故障的重要原因。因此，必须严格
建立定期点检和清洁制度，使机器始终处于最佳的运行状态。
1-2
1

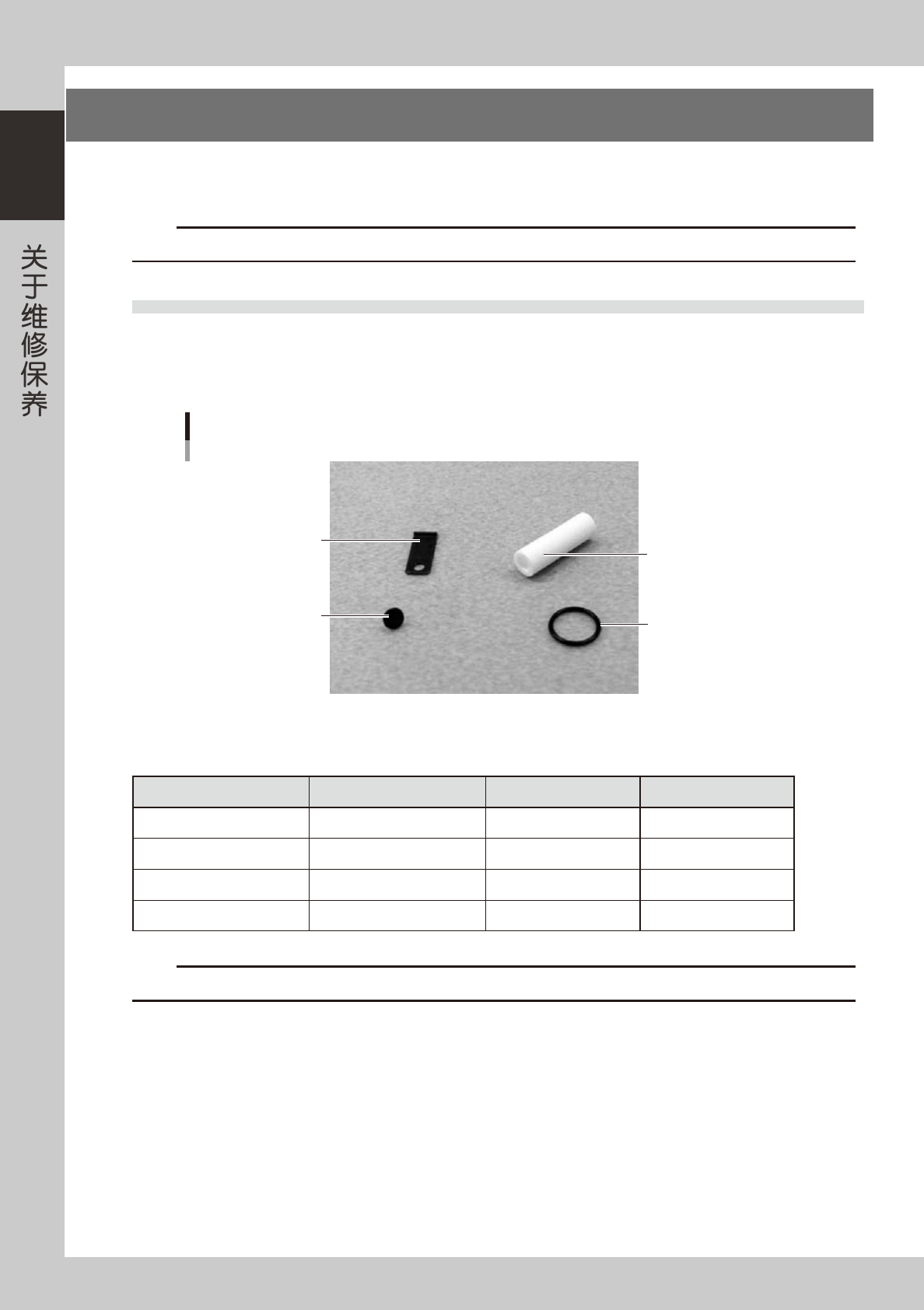

2.维修保养作业前的准备
为持续保持机器的性能，必须及时更换随机器运行逐渐失去功效的消耗品。本手册主要以消耗品的更换方法为中
心作具体说明。同时也介绍发生故障时，用户自身可以简单进行更换的零部件。
c
注意
本手册中所记载的零部件 ( 零部件编号 ) 为发行时的零部件 ( 零部件编号 )。订购时务必确认最新信息。
2.1 消耗品和需更换的零部件 ( 故障时 )
2.1.1 消耗品
消耗品指随使用时间会逐渐失去其性能的零部件。本机的消耗品有以下几种，可以在维修保养时根据需要更换。
消耗品
随机附件
真空电磁阀用过滤器
真空电磁阀用O形圈
吸嘴弹簧片
固定吸嘴弹簧片用螺钉
55100-M7-00
■ 消耗品一览
YS12P、YS12F、YG12F 随机附件
名称 零部件名称 零部件编号 备注
吸嘴弹簧片
LEAF SPRING KG7-M7137-A0X
固定吸嘴弹簧片用螺钉
SCREW
,
PAN HEAD 90990-08J016 M2xL2.5
真空电磁阀用过滤器
FILTER K46-M8527-C0X
真空电磁阀用 O 形圈
O-RING 90990-17J010
c
注意
零部件编号有不经预告就更改的情况。订购时务必向代理商确认。
1-3
1

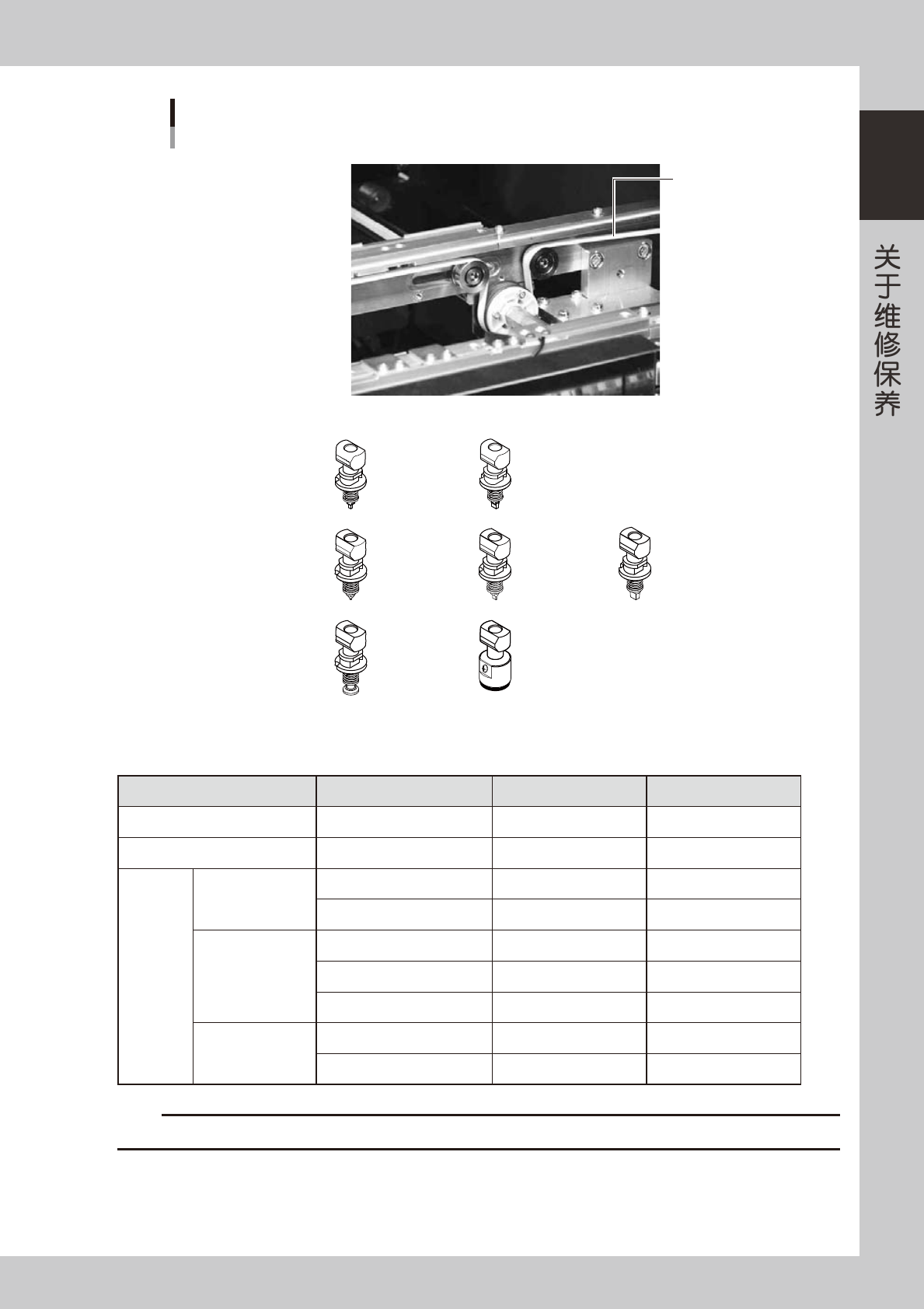

消耗品
选件(需另行订购)
传送带
■ 传送带
Type301A Type302A
Type303A
Type314A
Type304A
Type315A
Type311A Type312A Type313A
■ 吸嘴
标准
窄邻接面
标准、窄邻接面
通用
55101-M7-00
■ 消耗品一览
选件 ( 需另行订购 )
名称 零部件名称 零部件编号 备注
传送带 ( 标准 )
BELT 1
,
CONVEYOR KHY-M9129-000 L=2692mm
传送带 ( 加长 )
BELT 1, CONVEYOR KHY-M9129-100 L=3111mm
各种吸嘴
TypeA
标准用
NOZZLE 301A ASSY KHN-M7710-A1X
NOZZLE 302A ASSY KHN-M7720-A1X
TypeA
窄邻接面用
NOZZLE 311A ASSY KHY-M7710-A1X
NOZZLE 312A ASSY KHY-M7720-A1X
NOZZLE 313A ASSY KHY-M7730-A0X
标准、窄邻接面通用
NOZZLE 303/314A ASSY KHY-M7740-A0X
NOZZLE 304/315A ASSY KHY-M7750-A0X
c
注意
零部件编号有不经预告就更改的情况。订购时务必向代理商确认。
