2-4 2 1.2 通过目测检查 目测检查有以下两种方法。 ■取下吸嘴用放大镜放大检查 吸嘴前端部 吸嘴孔中粘附有锡膏 吸嘴前端粘附有锡膏 吸嘴孔 吸嘴的状态 ◆ 正常状态 ◇ 吸嘴堵塞状态 ◇ 前端呈发亮状态 55200-L6-00 ■不取出吸嘴，用小镜子和笔形手电筒检查 小镜子 多视觉识别相机 笔形手电筒 用小镜子检查 55201-L6-00 c 注意 如果通过以上检查，发现吸嘴有脏污或堵塞现象时，必须立即实施清洁。详细内容参…
2-3
2

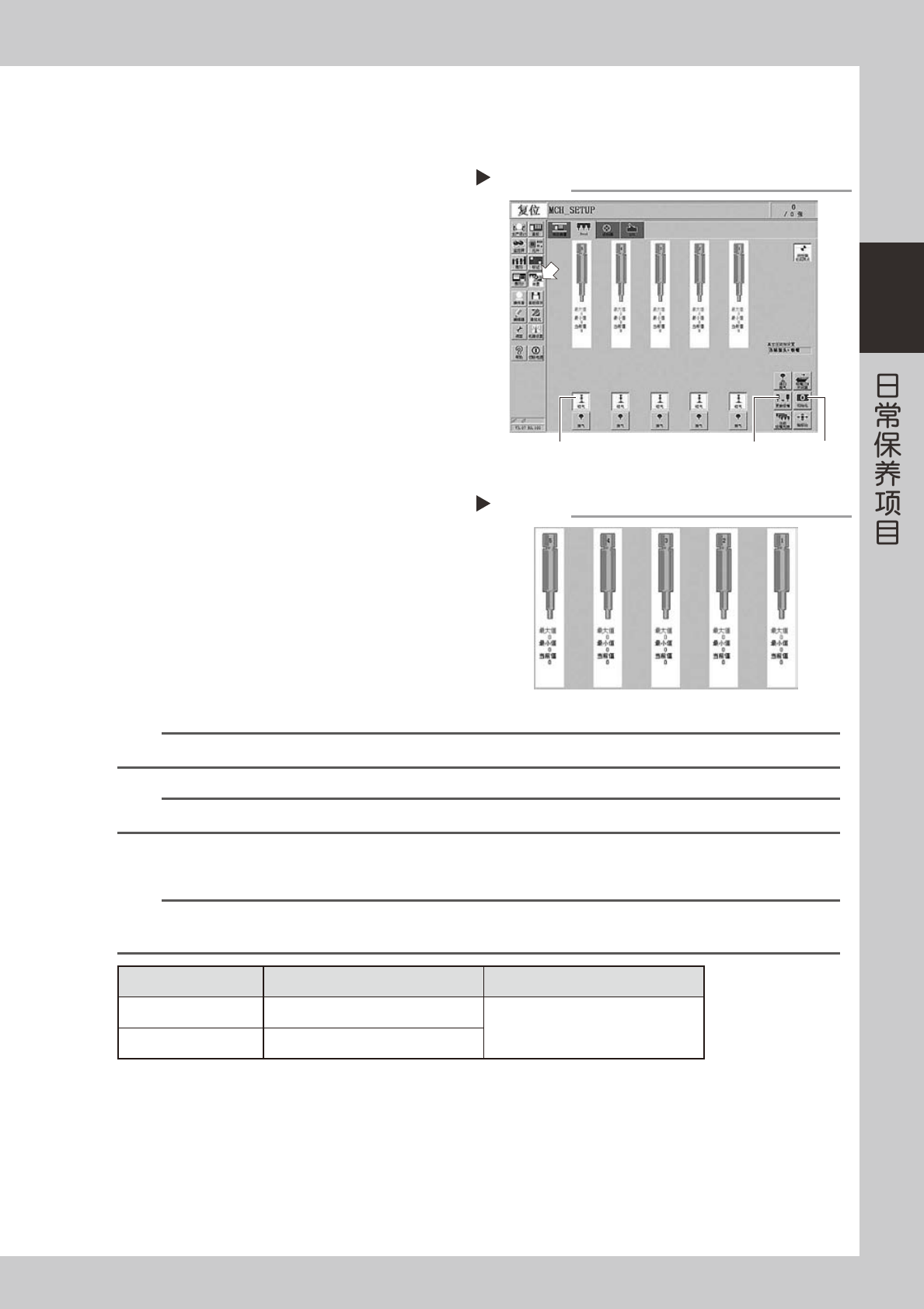

■检查吸嘴堵塞的方法 ( 使用 [ 装置 ]-「Head」选项卡画面 )
此处所说的「吸嘴堵塞」是指吸嘴孔被锡膏等粘附，即使没有吸附元件，负荷压力也呈上升状态。这是导致
不贴装等错误现象发生的原因之一。下面，以 Type302A 吸嘴为例介绍检查吸嘴堵塞的步骤。
e
1
安装吸嘴。
按紧急停机按钮，在所有贴装头上安装 Type302A
吸嘴。配备有吸嘴交换站的贴片机，按 [ 更换吸嘴 ]
按钮，更换吸嘴。
56202-L6-00
2
使数值清零。
打开 [ 装置 ] -「Head」选项卡画面，按画面右下方
的 [ 初始化 ] 按钮，使真空级别值清零。
3
使负压产生。
在 [ 装置 ] -「Head」选项卡画面，打开所有贴装头
的 [ 吸气 ] 按钮，数值上升后，过 5 〜 10 秒再关闭
按钮。
4
读取数值。
读取 Head 画面上用红字显示的「最大值」的数值。
如果读取的数值在 110 以下属正常范围。如果数值
超过 110 则说明吸嘴孔可能脏污，需清洁吸嘴。
56203-L6-00
n
要点
上述值是以 Type302A 为例取得的数值，其它吸嘴的数值与此不同。
n
要点
如果清洁吸嘴孔后又实施了 Step1 〜 4，仍然没有恢复正常数值的话，可能是花键轴内脏污。
■花键轴空气通道的规格值 ( 花键轴内 )
n
要点
花键轴空气通道的规格值使用的是真空压力值。
受气源和环境的影响，此值会有些许的差异。因此，上述规格值仅供参考。
吸嘴 开放状态规格值 封闭状态规格值
Type303A
（
Type314A
）
85
190
以上
无吸嘴
70
使负压产生
Step 1~3
[更换吸嘴]
按钮
[初始化]
按钮
[吸气]按钮
确认负压
Step 4
2-4
2
1.2 通过目测检查
目测检查有以下两种方法。
■取下吸嘴用放大镜放大检查
吸嘴前端部
吸嘴孔中粘附有锡膏
吸嘴前端粘附有锡膏
吸嘴孔
吸嘴的状态
◆ 正常状态
◇ 吸嘴堵塞状态 ◇ 前端呈发亮状态
55200-L6-00
■不取出吸嘴，用小镜子和笔形手电筒检查
小镜子
多视觉识别相机
笔形手电筒
用小镜子检查
55201-L6-00
c
注意
如果通过以上检查，发现吸嘴有脏污或堵塞现象时，必须立即实施清洁。详细内容参阅第 3 章「1.1吸嘴的点检和清洁」。
2-5
2
2.送料器架的清洁
用随机附带的软刷清扫送料器架。
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。为了防止此现象的发生，必须定期进行点检和清洁。
清扫用软刷
送料器架的清洁
YS12F
簸箕
55202-L7-00
送料器架上的芯片
粘附的芯片
清扫用软刷
送料器架的清洁
YG12F
55202-M7-00
