3-21 3 3.2.2 负压状态的确认 清洗花键轴后，须实施负压的确认作业。 1 确认组装状况。 1. 将吸嘴从贴装头上取出。 2. 打开 [ 装置 ] -「Head」选项卡画面， 按 [ 吸气 ] 按钮使负压产生， 读取显示的 「最大值」 的数值。 参照如下所示的基准值进行确认。 56309-L6-00 2 按原样安装吸嘴。 用手将吸嘴安装在贴装头上。 ■ 花键轴空气通道的基准值 开放状态 ： 70 以下 封闭状态 ： 190 …
3-20
3
0
对花键轴的空气通道实施喷气排屑。
1. 准备喷气枪 ( 选件 )，与邻近的机器等连接。
2. 用手堵住拆下清洗用紧固螺栓的位置防止漏气，
边用无尘布堵住花键轴的前端部，边对花键轴
内实施喷气排屑。
3. 确认堵住花键轴前端部的无尘布不再脏污后，
安装紧固螺栓。
反复进行 Step9 〜 Step10 的作业，直至从花键
轴流出的 IPA 变清为止。
55329-L6-00
c
注意
排出的气体可能会吹到面部，务必佩戴防护眼镜。
c
注意
紧固螺栓嵌有密封垫圈，切勿遗失。
如密封垫圈有破损，务必更换新垫圈。
q
安装吊挂花键轴的弹簧。
用手将花键轴的弹簧挂在弹簧钩上。
w
反复实施上述作业。
反复 Step7 〜 Step11 的操作，清洗所有贴装头的
花键轴内部。
e
按原样安装真空电磁阀装置架。
用六角扳手或 T 型扳手拧紧 4 根螺栓固定真空电磁
阀装置架。
r
按原样安装输气管和吸嘴。

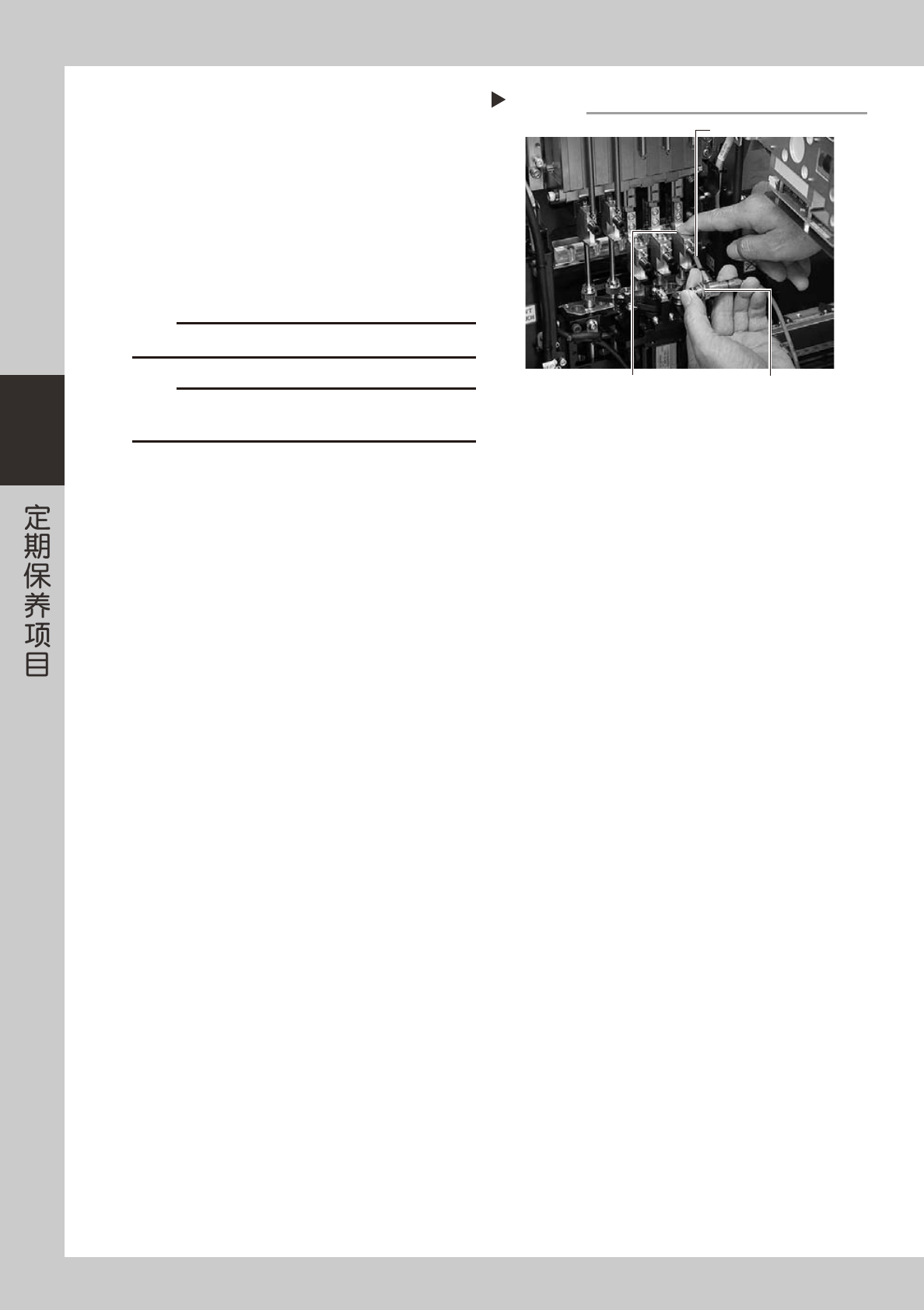

花键轴内的喷气排屑
Step 10
喷气枪嘴
喷气枪开关用手指堵住此处
3-21
3
3.2.2 负压状态的确认
清洗花键轴后，须实施负压的确认作业。
1
确认组装状况。
1. 将吸嘴从贴装头上取出。
2. 打开 [ 装置 ] -「Head」选项卡画面，按 [ 吸气 ]
按钮使负压产生，读取显示的「最大值」的数值。
参照如下所示的基准值进行确认。
56309-L6-00
2
按原样安装吸嘴。
用手将吸嘴安装在贴装头上。
■ 花键轴空气通道的基准值
开放状态 ：70 以下
封闭状态 ：190 以上
n
要点
花键轴空气通道的基准值使用的是真空压力值。
受气源和环境的影响，此值会有些许的差异。因此，上述基准值仅供参考。

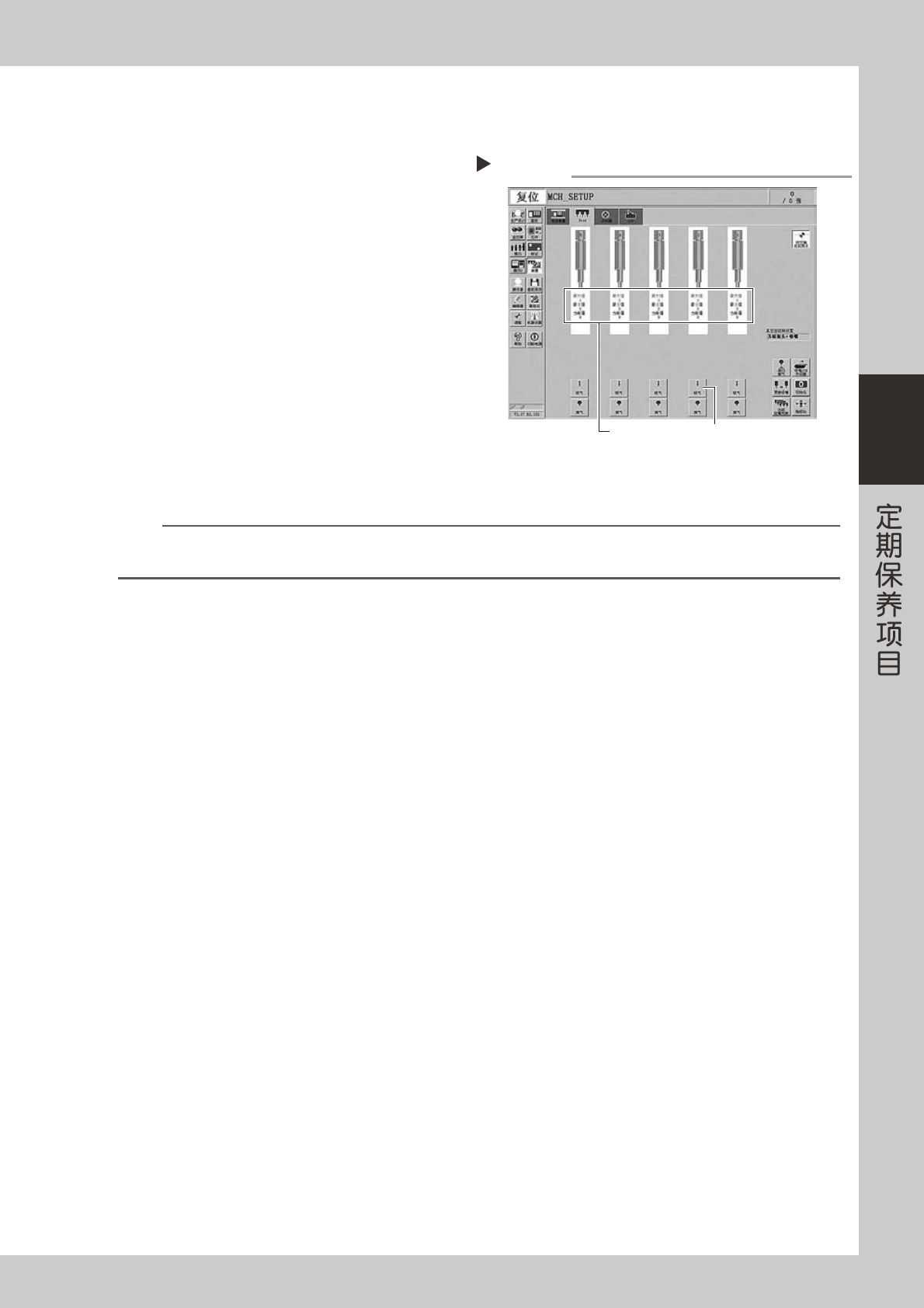

确认负压
Step 1
[吸气]按钮读取最大值
3-22
3
3.3 花键轴的动作确认和加油
以下，介绍花键轴的动作确认与加油的方法。
c
注意
花键轴上下动作不畅，或无法运行时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
1
关闭贴片机电源。
退出软件程序，关闭贴片机的电源。
2
用手使花键轴运行，确认无异常。
用手使花键轴上下运行，确认跟其它花键轴相比，
在动作及异响方面无异常。
c
注意
在花键轴发生异常的状态下运行机器，可导致致命故障，务
必中断运行并及时与 YAMAHA 联系。
3
清洁花键轴。
用不起尘的擦拭纸及棉棒等擦拭花键轴。
4
在花键轴涂抹润滑油。
用手在花键轴的表面，均匀涂抹一层薄薄的润滑油。
55330-L6-00
5
擦去多余的润滑油。
用手使花键轴运行数次，擦去多余的润滑油。
给花键轴涂抹润滑油
Step 4
花键轴
