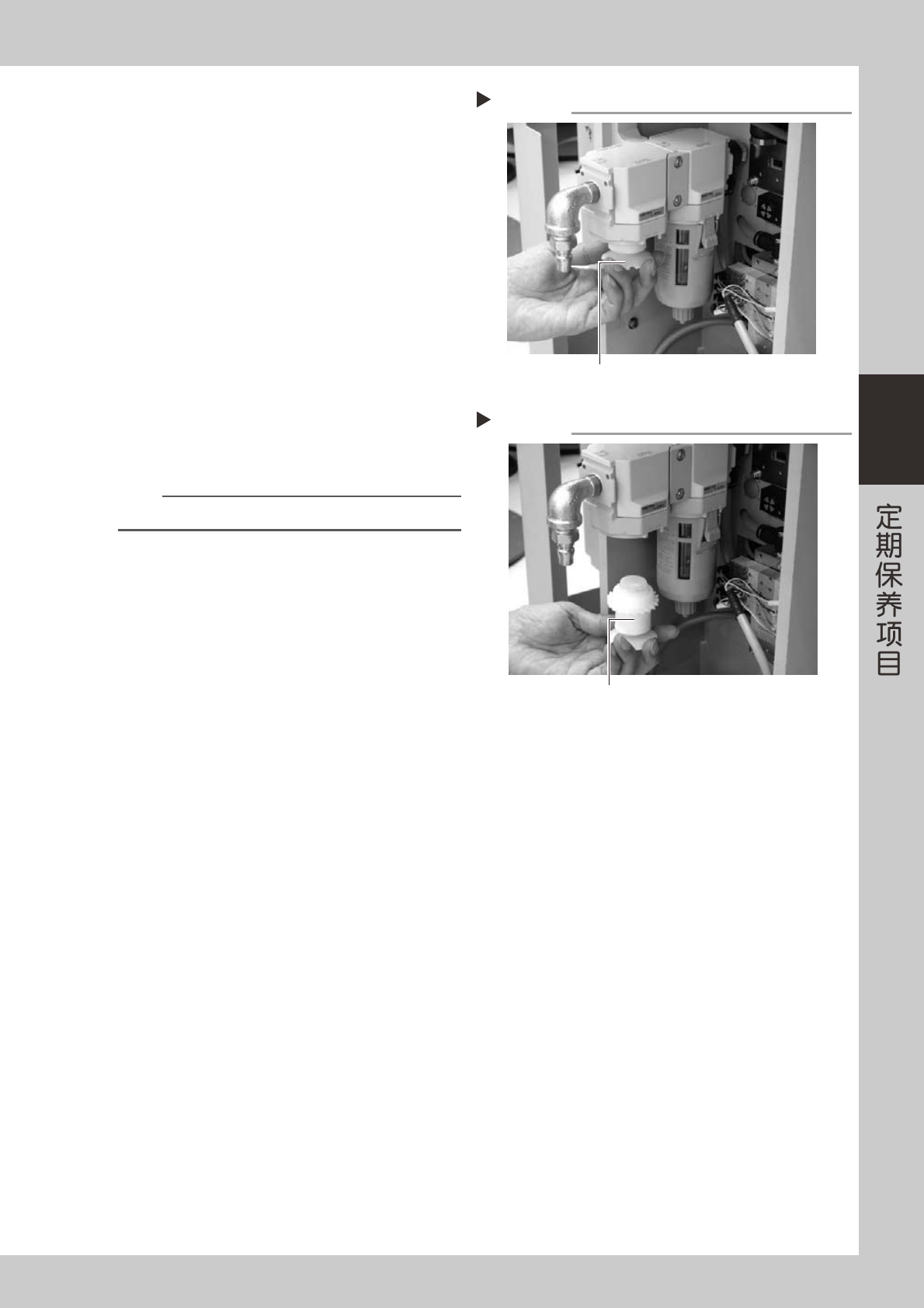

3.5 气 / 雾过滤器的点检、清洁
本机器配备有气 / 雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。以下，介绍过滤器的点检、
清洁方法。( 邻近空气连接器的是空气过滤器，稍远的是烟雾过滤器。)
■过滤杯的清洁
1
检查过滤杯内部。
检查过滤杯中是否有油或水。如有，需按照下列
步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如杯中存积了油和水，排水阀
会自动排出。建议预先在排水阀下端安装好排水管。
2
取下空气连接器。
c
注意
切勿使油、水、不纯物飞溅出来。
取下连接器时，会发出很大的排气声，务必注意安全。
3
取出过滤杯。
边按按钮边朝左转动杯子，向下拔出过滤杯。
55332-L6-00
4
清洗杯内脏污。
1. 先用水涮洗过滤杯。
2. 再加入用水稀释过的中性清洁剂清洗杯内部。
3. 进行喷气排屑后，用无尘布等将水份擦干。
55333-L6-00
5
安装过滤杯。
1. 将过滤杯的按钮对准取下时的位置，再把杯子
向上推。
2. 将过滤杯向右侧转动，直至有“咔嚓”声响即可。
n
要点
如要继续进行过滤器的清洁，需在取出过滤杯的状态下，
实施下一项目「过滤器的清洁」。
6
安装空气连接器。
连接空气连接器，确认没有漏气现象发生。
清洗过滤杯
Step 4
过滤杯
用水稀释过的中性清洁剂
取出过滤杯
Step 3
过滤杯 按钮
3-25
3
■过滤器的清洁
1
取出过滤杯。
参照前项「过滤杯的清洁」。
2
取出空气过滤器。
转动白色部分 ( 从上往下看时的顺时针方向 ) 取出
空气过滤器。
55334-L6-00
3
清洁空气过滤器的脏污。
用喷气枪吹除空气过滤器的脏污，如脏污严重无法
除去，必须更换空气过滤器。
4
安装空气过滤器。
转动白色部分将空气过滤器安装在原来位置。
55335-L6-00
5
安装过滤杯。
n
要点
按与上述相同的步骤，实施烟雾过滤器的清洁。
取出空气过滤器
Step 2
旋松取出
安装空气过滤器
Step 4
过滤器
3-26
3
3.6 6 角花键轴的清洁、加油
以下，介绍 W 轴传送部的 6 角花键轴的清洁、加油方法。加油位置和加油形态，参照第 4 章「加油位置一览表」。
作业前先准备指定的润滑油 (NSL)。
1
清洁 6 角花键轴。
e
1. 用手动操作将基板宽度调为最大，并使贴片机
处于紧急停机状态。
2. 用无尘纸 ( 清洁室用 ) 等擦去 6 角花键轴全轴
的脏污润滑油和其它脏污。
3. 解除贴片机的紧急停机状态，将基板宽度调小
后擦拭还没有擦拭到的剩余部位。
55336-M7-00
2
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在 6 角花
键轴的表面。
n
要点
按照与 Step1 相同的方法，通过调节基板宽度给 6 角花键轴
全轴涂抹润滑油。
55337-M7-00
6角花键轴的清洁
Step 1
无尘纸
6角花键轴的加油
Step 2
润滑油
