3-31
3

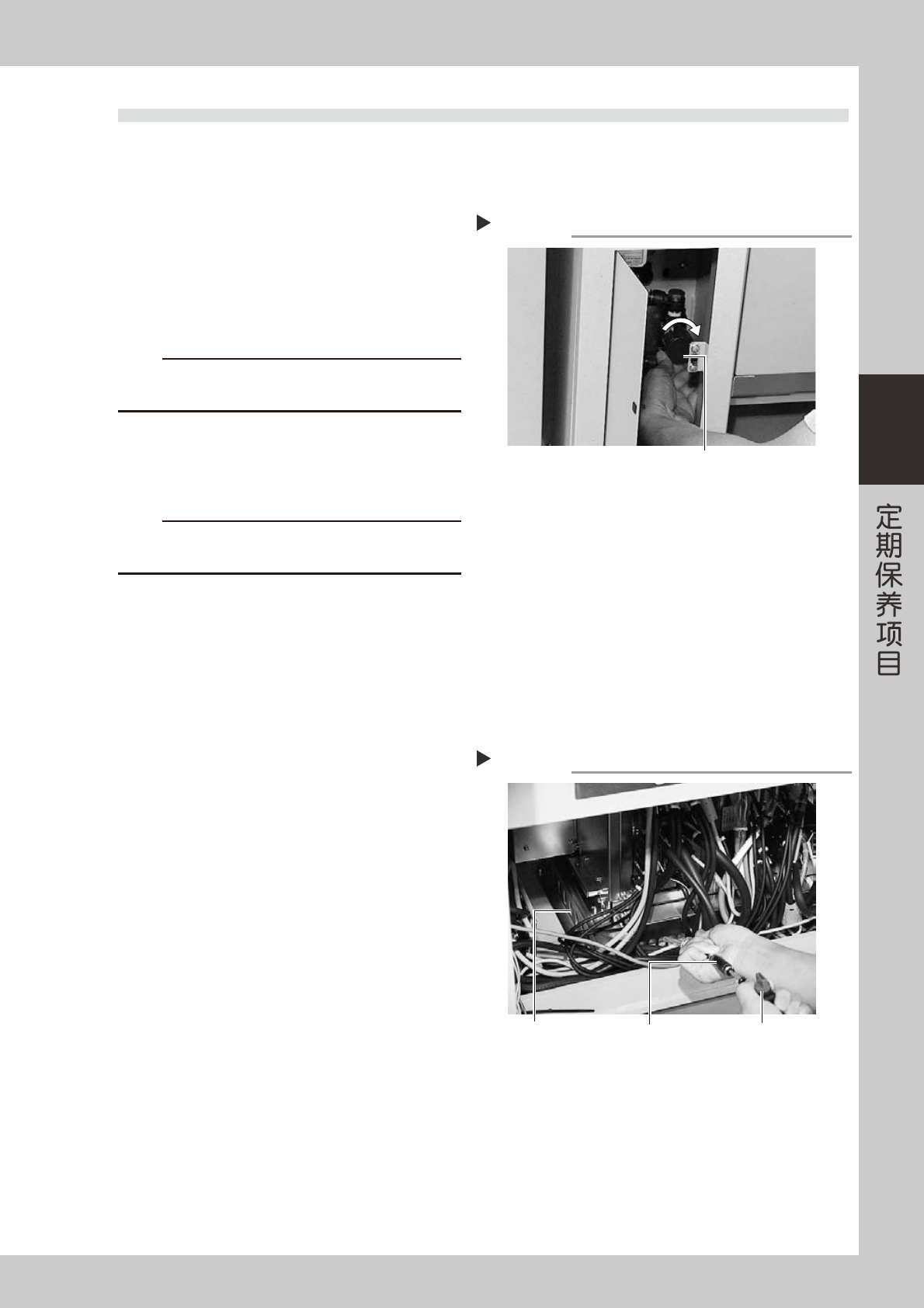

4.5 控制器的过滤器点检、清洁 (1 年 )
为冷却控制器内部的基板，控制器部配备了冷却扇。主电源为接通状态时，冷却扇始终处于工作状态不断吹入冷
却风。冷却风中的尘屑通过过滤器除去。尘屑积存可能导致无法正常运行。因此必须定期清洁过滤器。
1
切断供给气源与机器电源。
退出软件程序，关闭贴片机电源。将贴片机左下面
板内的「供气 / 排气」开关向右旋转，切断供气。
55343-L6-00
2
打开切带机作动部内的气体开放阀。
释放切带机作动部内余留的压缩空气。
c
注意
要拆除切带机的导管时，必须先释放切带机动作部内余留的
压缩空气，并使切带机的切刀处于非锁定状态。
3
拆出前侧切带机导管。
用十字螺丝刀拆出切带机左右两个导管。( 十字槽
螺钉6颗)
c
注意
拆出切带机导管，会使切带机的切刀露出。碰触切刀可能会
导致手部受伤，切勿触碰。
4
拆出控制器安装部的前方面板。
拆出贴片机正面底座下的控制器安装部的前方面
板。
5
准备吸尘工具。
将吸尘工具 (KHY-M88V0-A0X) 连接在贴片机正面
的气源插口上。
6
进行清洁。
1. 打开吸尘工具的开关。
2. 将吸尘工具的前端插入过滤器外盖的开孔部进
行清洁。要清洁的位置在正面和左右。
55344-L6-00
7
拧紧切带机作动部内的气体开放阀。
8
接通气源与机器电源。
打开贴片机的电源开关，将贴片机左下面板内的
「供气 / 排气」开关向左旋转接通气源。
切断气源
Step 1
供气/排气开关
清洁作业
Step 6
吸尘工具过滤器外盖 吸尘工具的开关
3-32
3

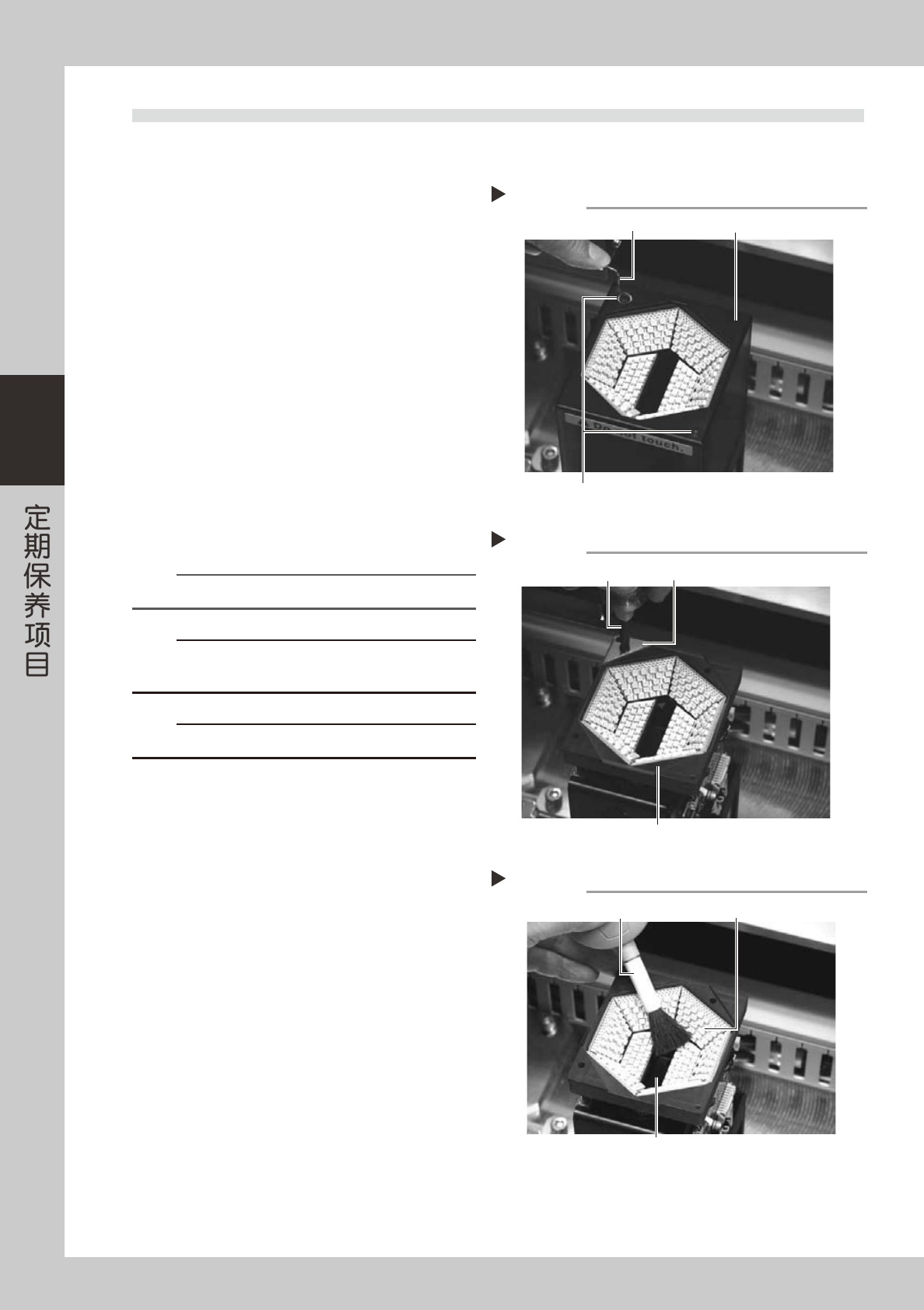

4.6 多视觉相机照明的清洁 (1 年 )--- 选配
多视觉相机的镜头及照明在保护玻璃内，清洁镜头和照明时必须拆除保护玻璃。如保护玻璃脏污时，也必须清洁
保护玻璃。( 参阅第 2 章「3. 相机保护玻璃的清洁」)
1
关闭电源。
退出软件程序，关闭贴片机电源。
2
拆出多视觉相机上面的相机罩。
用六角扳手拆出多视觉相机上面的 2 颗平头螺钉，
从正上方小心取出多视觉相机罩。
55345-L6-00
3
拆出照明保护玻璃。
用十字螺丝刀拆出玻璃固定板的固定螺钉。
55346-L6-00
4
清洁多视觉相机的照明。
1. 照明基板上装有很多 LED，使用光学仪器专用
软刷清扫。
2. 照明中央开口部中有半透明镜，使用光学仪器
专用软刷、棉棒、镜头清洁剂等清洁。
55347-L6-00
参考
光学仪器专用软刷、棉棒、镜头清洁剂为选件，需另行订购。
c
注意
切勿将金属靠近照明用基板。基板上的电路图可能因此受损，
有短路的危险。
c
注意
半透明镜厚度仅 1.0mm，薄且易碎，清洁时务必小心进行。
5
安装照明保护玻璃。
将照明保护玻璃和多视觉相机罩装回原位。
拆出多视觉相机罩
Step 2
六角扳手 多视觉相机罩
平头螺钉
拆出照明保护玻璃
Step 3
十字螺丝刀
保护玻璃
玻璃固定板
清洁多视觉相机照明
Step 4
光学仪器专用软刷
半透明镜
照明用LED
3-33
3

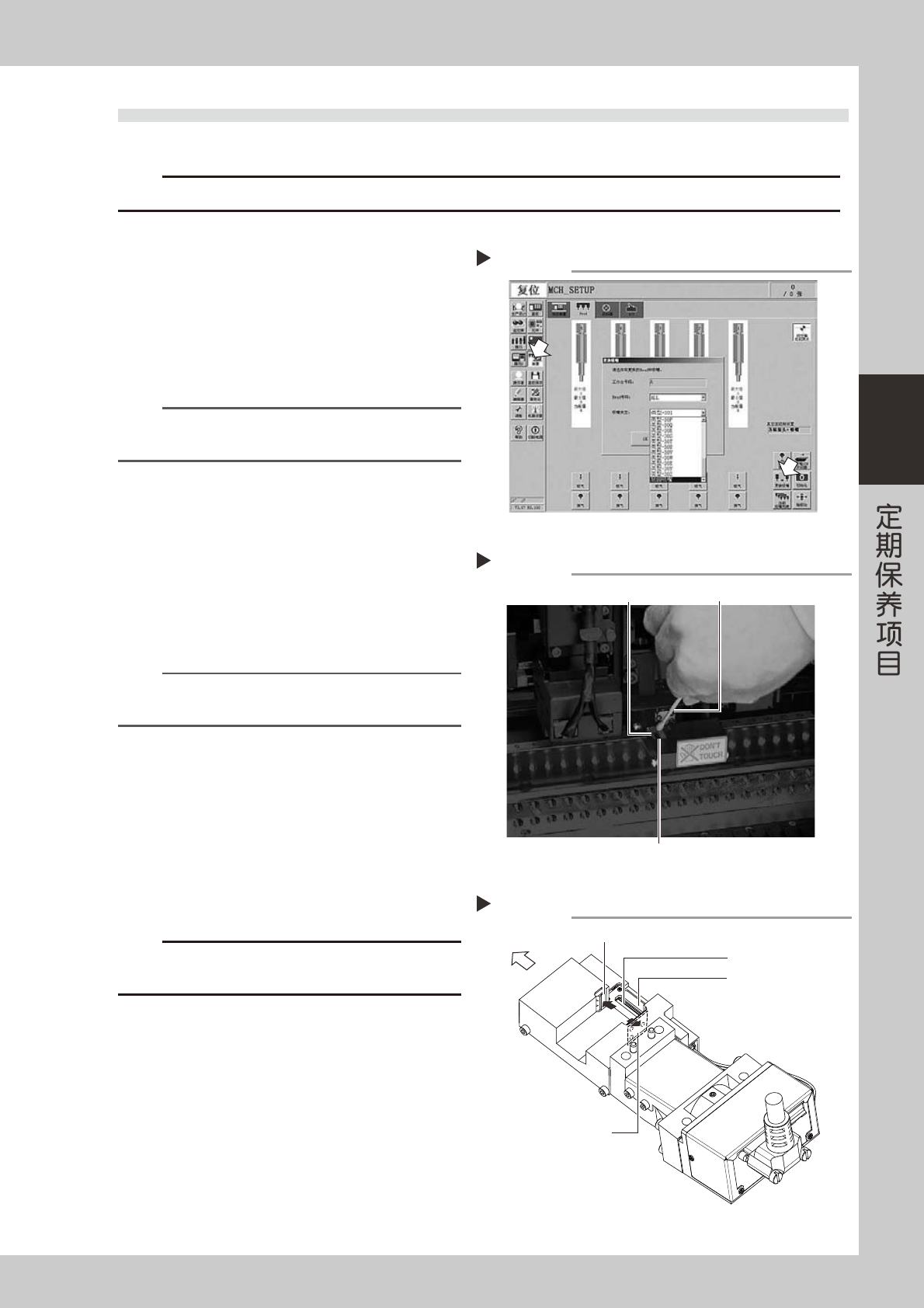

4.7 扫描相机照明的清洁 (6 个月 )---YS12P
装在相机左端开口部的扫描相机照明扩散板和棱镜，会因尘屑等脏污，因此建议定期实施清洁。
c
注意
清洁时，切勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会受损。
1
放回全部吸嘴。
1. 按 [ 装置 ] 按钮，打开「Head」选项卡后，按 [ 更
换吸嘴 ] 按钮。
2. 显示「更换吸嘴」对话框，在 Head 号码栏选择
「ALL」，吸嘴类型栏选择「放回吸嘴」。
3. 按 [OK] 按钮，放回全部贴装头的吸嘴。
56312-L6-00
n
要点
如没有配备吸嘴交换站，则必须按下 [ 紧急停机 ] 按钮后，用
手取出吸嘴。
e
2
移动贴装头。
按下 [ 紧急停机 ] 按钮，用手将贴装头移至便于操
作的位置。
3
移动扫描相机。
1. 用手将所有贴装头 ( 吸嘴基座部 ) 移至上升端。
2. 将扫描相机移至 R 轴电机的右侧。此时，切勿
用力过大。
n
要点
如贴片机为独立基准标记识别相机规格，将扫描相机移至左
端会便于操作。
4
擦拭扩散板和棱镜。
1. 用棉棒擦拭主照明扩散板的上表面和棱镜面的
尘屑。棱镜面较窄，可将棉棒的前端搓细后轻
轻擦拭。
2. 用棉棒擦拭侧视照明扩散板和棱镜。棱镜面从
正面无法看见，需用小镜子等才能看见。
55360-L6-00
55361-L6-00
c
注意
切勿使用溶剂。如使用，可能会导致棱镜的表面处理受到损坏，
扩散板发生变色。
放回吸嘴
Step 1
照明扩散板与棱镜的清洁
Step 4
照明扩散板
棱镜
棉棒
照明扩散板与棱镜的清洁部位
主照明用扩散板
侧视照明用扩散板
侧视照明用棱镜
贴片机正面
主照明用棱镜
