A-1 A 1. 机器规格 1.1 气压调节部 贴片机正面的左侧及左下方面板内，装备有向贴片机气动部供给压缩空气的气压调节部。气压调节部必须设置为 如下所示的适当值。 气源插口 气压调节部 供气/排气开关 压力调节器 (贴片机用) 压力调节器 (YG12F贴装头用) 贴片机用设定气压 气压下降检出压力 贴片机设定用 贴装头设定用 YS12P YS12F YG12F 55A00-M7-00 ■ 供给气压 供给气压，是指供给本贴片机…
A-1
A
1.机器规格

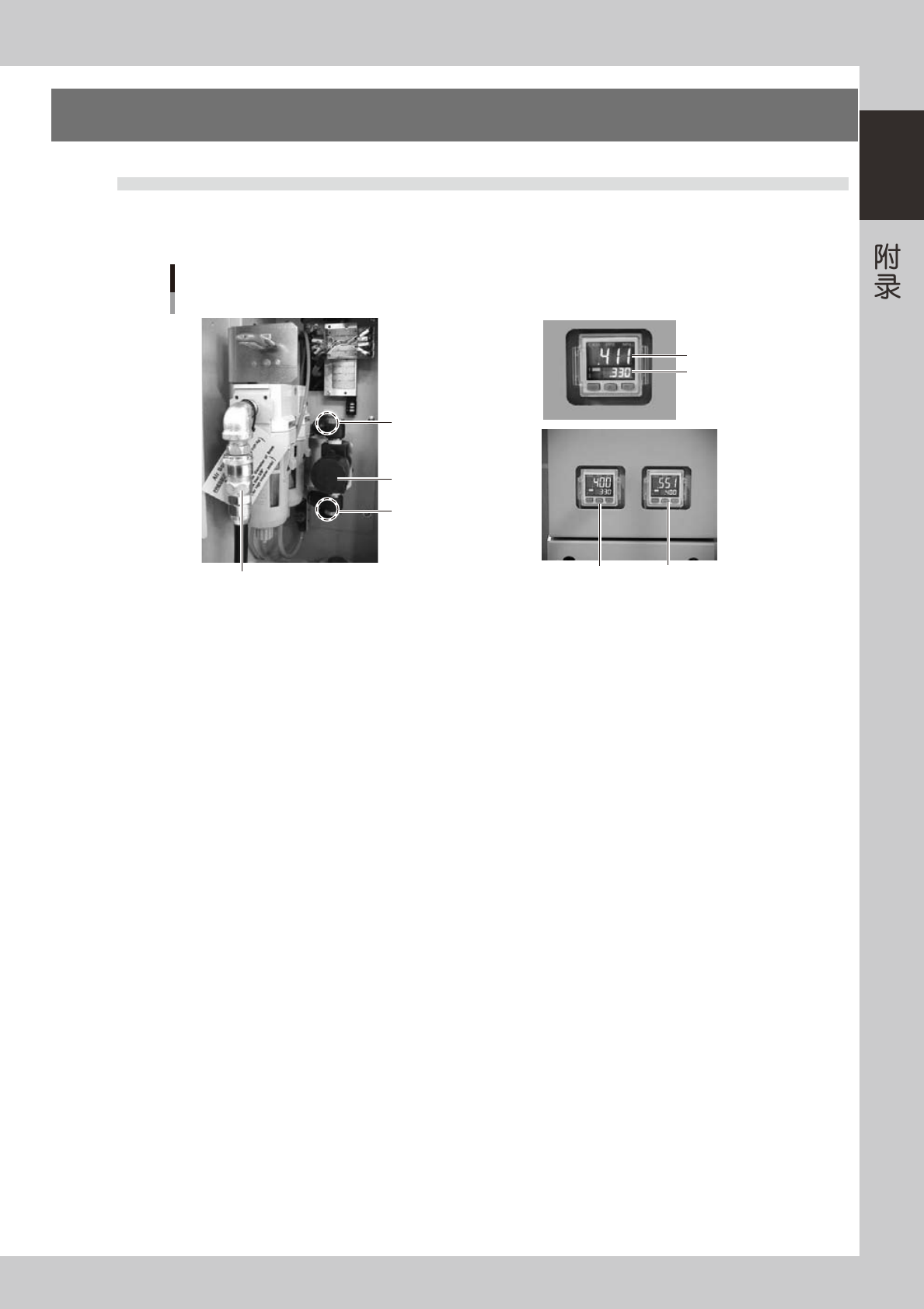

1.1 气压调节部
贴片机正面的左侧及左下方面板内，装备有向贴片机气动部供给压缩空气的气压调节部。气压调节部必须设置为
如下所示的适当值。
气源插口
气压调节部
供气/排气开关
压力调节器
(贴片机用)
压力调节器
(YG12F贴装头用)
贴片机用设定气压
气压下降检出压力
贴片机设定用贴装头设定用
YS12P
YS12F
YG12F
55A00-M7-00
■ 供给气压
供给气压，是指供给本贴片机的通过压力调节器进行气压设定前的气源压力。
必须在下列范围内供给。
YS12P、YS12F ：0.45MPa
～
0.70MPa
YG12F ：0.60MPa 〜 0.70MPa
■ 气压表
显示设定气压 ( 上方 ) 与气压下降检出压力 ( 下方 )。
一般以绿色显示，检出气压下降时变为红色显示。
■ 设定气压与气压下降检出压力
‧
YS12P、YS12F
贴片机设定气压 ( 上方 ) ∶ 0.40MPa
气压下降检出压力 ( 下方 ) ∶ 0.33MPa
‧
YG12F
贴片机设定气压 ( 右侧上方 ) ：0.55MPa
气压下降检出压力 ( 右侧下方 )：0.40MPa
贴装头设定气压 ( 左侧上方 ) ：0.40MPa 〜 0.41MPa
气压下降检出压力 ( 左侧下方 )：0.33MPa
■ 供气 / 排气开关
向右旋转此开关，可以切断供气。另外还可以排出通气管内的残留气体。
■ 气源插口
准备并连接装有 ( 日东工器制造的 )40SH 附管坐的内径在 8mm 以上的输气管，并使用通过空气干燥器和空气过滤器净化过的
压缩空气。
A-2
A
1.2 电源连接部
电源连接部在贴片机正面右下侧面板内。如下图所示，使用电源线将电源输入端子 L1、L2、L3 和接地端子 (PE)
连接在电源端子台上。
■ 电源规格
贴片机名 电源 频率 电源容量
YS12P
三相交流
200/208/220/240/380/400/416V
（
±10%
）
50/60Hz
3.6kVA
YS12F 4.3kVA
YG12F 4.3kVA
电源输入端子(L1、L2、L3)、
接地端子(PE)
主电源断路开关
电源输入端子
电源线
固定2处
穿过此固定夹后再接线
55A01-M7-00
电源线加工例
圆形压接端子
Y形压接端子
L1
L2
L3
PE
L=100mm
55A02-M7-00
c
注意
必须使用导体横截面积为 3.5mm
2
以上的电源线。
w
警告
为防止触电事故的发生，连接电源线时必须确认总电源已经切断后再进行。贴片机接地部分的连接也必须完成。
