WES7 / Win10 IoT - Installations anleitung Ausgabe 04/2019 15 4.3 Installation des Betriebssystems HINWEIS Stellen Sie vor Beginn der Arbeiten sicher, dass im BI OS in der Start-Reihenfolge die DVD an erster Stelle steht…

WES7 / Win10 IoT - Installationsanleitung Ausgabe 04/2019

4.2.2 BIOS-Einstellungen für SIMATIC BoxPCs 627C / 827C

► Stellen Sie folgende Werte im BIOS ein:

Unter Power:

Wake up on PME/LAN 2 [ Disabled ]

Unter Boot:

USB-Boot [ Enabled ]

Unter Boot / Legacy Boot Type Order die folgende Boot-Reihenfolge:

1: USB ODD

2: SATA0 HDD

3: ...

Unter Advanced / CPU-configuration:

CMP-Support (= Core Multi Processing)

[ Auto ]

► Führen Sie unter Exit folgende Punkte nacheinander aus:

► Bestätigen Sie Save User Profile mit [Yes].

► Bestätigen Sie Load User Profile mit [Yes].

► Beenden Sie BIOS mit Exit / Exit saving changes / Yes.

4.2.3 BIOS-Einstellungen für SIMATIC BoxPC 627D / 827D

Alle benötigten Einstellungen wurden voreingestellt (Werkseinstellungen).

4.2.4 BIOS-Einstellungen für iBASE PCs

Alle benötigten Einstellungen wurden voreingestellt (Werkseinstellungen).

4.2.5 BIOS-Einstellungen für SIMATIC MicroBox 427D

► Stellen Sie bei den Bestückautomaten der TX-Serie folgende Werte im BIOS ein:

Unter Advanced / USB Configuration:

XHCI [Disabled] (= USB 3.0 deaktivieren)

WES7 / Win10 IoT - Installationsanleitung Ausgabe 04/2019

4.3 Installation des Betriebssystems

HINWEIS

Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Start-Reihenfolge die

DVD an erster Stelle steht, damit der Rechner vom DVD-Laufwerk gestartet werden

kann. Beim Start des Rechners von DVD oder USB-Stick kann es sein, dass nur ein

Monitor aktiv ist.

► Falls notwendig, sichern Sie die Maschinendaten manuell.

► Folgen Sie den Anweisungen in der jeweiligen Montageanleitung zum 3D-Koplanmodul,

Artikelnummer [00195344-xx] (für X-Serie), [00196842-xx] (für SX1/SX2) und [00197395-xx]

(für X-Series S), bzw. den Anweisungen in der Bedienungsanleitung zum BulkFeeder X,

Artikelnummer [00198045-xx] wenn Sie Windows Embedded Standard 7 auf einem Koplan-

oder BulkFeeder-X-Rechner installieren.

4.3.1 Installation von DVD (WES7)

► Legen Sie die zum Rechner passende Installations-DVD "Win.Emb.Std. 7" in das DVD-

Laufwerk ein.

► Schalten Sie den Rechner ein, um ihn von DVD zu starten oder starten Sie den Rechner neu

wenn er bereits eingeschaltet war.

► Drücken Sie eine beliebige Taste, wenn die Meldung Press any key to boot from CD

Rom angezeigt wird.

► Folgen Sie den Anweisungen des Restore-Installation-Vorganges.

4.3.2 Installation vom USB-Stick (WES7, Win10)

► Stecken Sie den USB-Stick in eine USB-Schnittstelle auf dem Rechner.

► Schalten Sie den Rechner ein oder starten Sie den Rechner neu wenn er bereits eingeschaltet

war.

► Passen Sie entweder die Start-Reihenfolge in den BIOS-Einstellungen entsprechend an (Taste

F2) oder starten Sie den Rechner vom USB-Stick über das Boot-Menü (Taste Esc oder Taste

F12).

► Folgen Sie den Anweisungen des Restore-Installation-Vorganges.

Auswahl bei den Wiederherstellungsoptionen:

Falls die Größe der System-Partition auf der Festplatte zu klein ist, kann nur die komplette

Festplatte gelöscht und neu partitioniert werden (Meldung: Complete hard disk recovery).

WES7 / Win10 IoT - Installationsanleitung Ausgabe 04/2019

Falls die System-Partition groß genug ist, wird die Meldung Choose Restore Option

ausgegeben und eine der folgenden Optionen kann ausgewählt werden:

1. Restore existing system partion only

Nur die System-Partition wird wiederhergestellt.

2. Restore complete system disk

Die komplette Festplatte wird wiederhergestellt.

► Wählen Sie eine Option aus und bestätigen Sie die Auswahl mit OK (oder brechen Sie die

Auswahl mit Cancel ab).

Das Betriebssystem wird installiert (dauert einige Minuten).

Bei Installation von einem USB-Stick wird, abhängig von PC-Typ und Windows-Version, der

Abschluss der Installation des Restore-Images auf folgende Weise angezeigt:

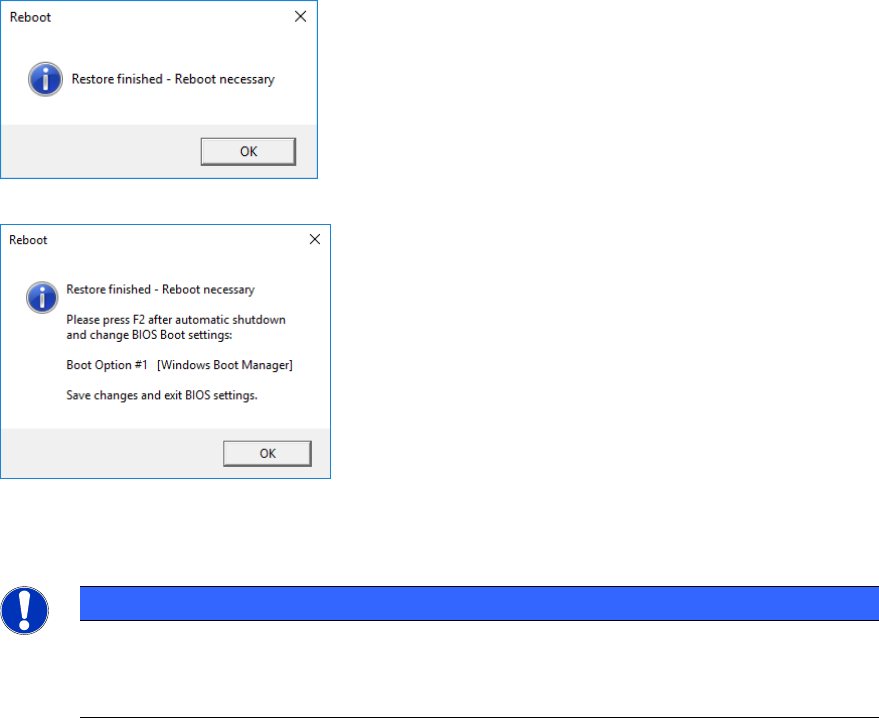

Abbildung 4-2: Abschlussmeldung allgemein

Abbildung 4-3: Abschlussmeldung unter Win10 bei iBASE-Rechnern

Bei Bestätigung des Abschlussfensters mit OK wird der Reboot automatisch gestartet.

HINWEIS

Bitte beachten Sie:

Bei Installation von DVD wird kein Abschlussfenster angezeigt und nach erfolgreicher

Installation der Reboot sofort gestartet.
