WES7 / Win10 IoT - Installations anleitung Ausgabe 04/2019 19 Das folgende Fenster wird für Win10 angezeigt: Abbildung 4-7: Fenster "SIPLACE Windows 10 Configurator " ► Klicken Sie auf die benötigte Hardware um…

WES7 / Win10 IoT - Installationsanleitung Ausgabe 04/2019

Wenn das Windows Login-Fenster erscheint, ist die Installation beendet (der erste Hochlauf kann

einige Minuten dauern).

► Melden Sie sich als "ASM_Admin" mit Kennwortangabe an.

► Bei Installation von DVD: Entnehmen Sie die DVD aus dem DVD-Laufwerk.

► Bei Installation vom USB-Stick: Überprüfen Sie, ob der SIPLACE WES7 Configurator /

SIPLACE Win10 Configurator (z.B. Ordner _WES7_Configurator) auf dem Restore USB-Stick

enthalten ist, um diesen auszuführen (siehe Abschnitt 4.3.3).

Falls nicht, geben Sie den USB-Stick frei und ziehen Sie ihn aus der USB-Schnittstelle.

► Bei den neueren Rechnern (iBASE, Microbox 427D) mit zwei Monitorausgängen muss bei

Bedarf die Betriebsart Clone Displays in den Anzeige-Eigenschaften unter Display – Multiple

Display eingestellt werden. Sonst wird möglicherweise nur ein Monitor angesteuert oder nur

auf einem der Monitoren eine Task-Leiste vorhanden sein. Diese Einstellung kann auch mit

dem SIPLACE Configurator über die Schaltfläche Add-ons and Touch Screen Driver

gemacht werden.

► Außerdem muss eventuell die "Bildschirmauflösung" auf 1024 x 768 eingestellt

(bei E-Serie: 1280 x 1024) und die Einstellung Scale Full Screen in den Anzeige-

Eigenschaften unter Panel Fit aktiviert werden.

4.3.3 Rechnerkonfiguration mit dem SIPLACE Configurator auswählen

► Stellen Sie das Medium mit dem SIPLACE WES7 Configurator / SIPLACE Win10 Configurator

am Rechner zur Verfügung (CD einlegen / USB-Stick anstecken).

► Öffnen Sie den Windows Explorer und navigieren Sie zum DVD-Laufwerk oder öffnen Sie auf

dem USB-Stick den Ordner, der den SIPLACE WES7 Configurator / SIPLACE Win10

Configurator enthält (z.B. Ordner _WES7_Configurator).

► Doppelklicken Sie auf die Datei start.hta von der Software-CD oder vom USB-Stick, um den

SIPLACE Configurator zu starten.

Das folgende Fenster wird für WES7 angezeigt:

Abbildung 4-6: Fenster "SIPLACE Windows Embedded Standard 7 Configurator"

WES7 / Win10 IoT - Installationsanleitung Ausgabe 04/2019

Das folgende Fenster wird für Win10 angezeigt:

Abbildung 4-7: Fenster "SIPLACE Windows 10 Configurator"

► Klicken Sie auf die benötigte Hardware um diese auszuwählen und folgen Sie den weiteren

Auswahlsanweisungen in den folgenden Fenstern.

► Geben Sie bei Bedarf die Stations-IP-Adresse für SIPLACE Pro LAN ein (nur bei einem

Stationsrechner erforderlich).

Die SIPLACE-Einstellungen werden automatisch durchgeführt und der Rechner danach neu

gestartet.

Nach dem Neustart werden Sie als Operator angemeldet (Stationsrechner) oder das Windows-

Am Stationsrechner werden Sie unter Windows Embedded Standard 7 nach ein paar Sekunden

mit der Aufforderung sich als ASM_Admin anzumelden automatisch abgemeldet.

Abbildung 4-8: Automatische Abmeldung WES7

WES7 / Win10 IoT - Installationsanleitung Ausgabe 04/2019

Unter Windows 10 IoT müssen Sie als Operator auf folgendes Fenster warten (dauert einige

Sekunden):

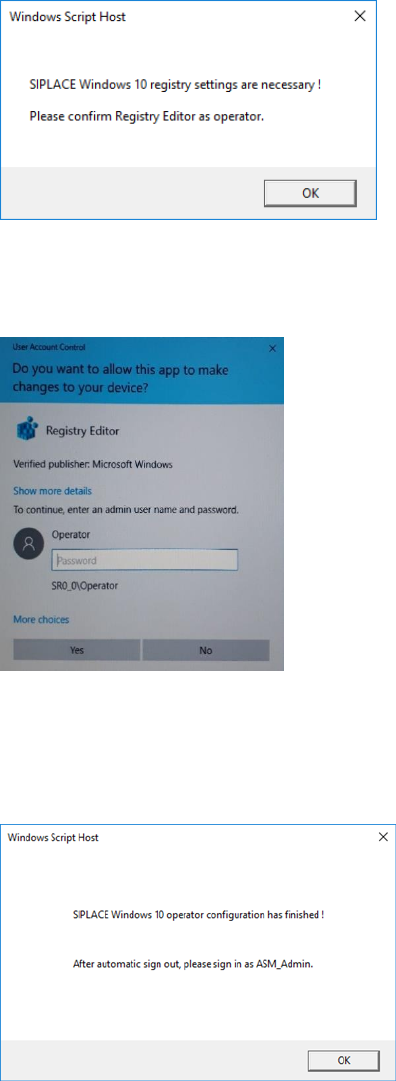

Abbildung 4-9: Registry-Einstellungen bestätigen Win10

► Klicken Sie auf OK.

Das folgende Fenster wird angezeigt:

Abbildung 4-10: User Account Control Win10

► Geben Sie das Kennwort des Operators ein.

► Klicken Sie auf Yes.

Das folgende Fenster wird angezeigt:

Abbildung 4-11: Operatorkonfiguration abgeschlossen Win10

► Klicken Sie auf OK.

► Melden Sie sich als ASM_Admin nach dem automatischen Abmelden an.
