PART No. ｲﾗｽﾄ No. REF No. PART NAME REMARKS Q'TY 4 基板搬送部 (ｱﾝﾛｰﾀﾞﾚｰ ﾙ部) P.C.B.TRANS FER SECT.(UNLO ADER RAIL SE CT.) 部 品 名 品 番 個数 備 考 R 1 R 2 1 1081105370 UNLOADER RAIL UNIT ｱﾝﾛｰﾀ ﾞﾚｰﾙﾕﾆｯﾄ 1 371 108110537103 RAIL(UPP…

100%1 / 220

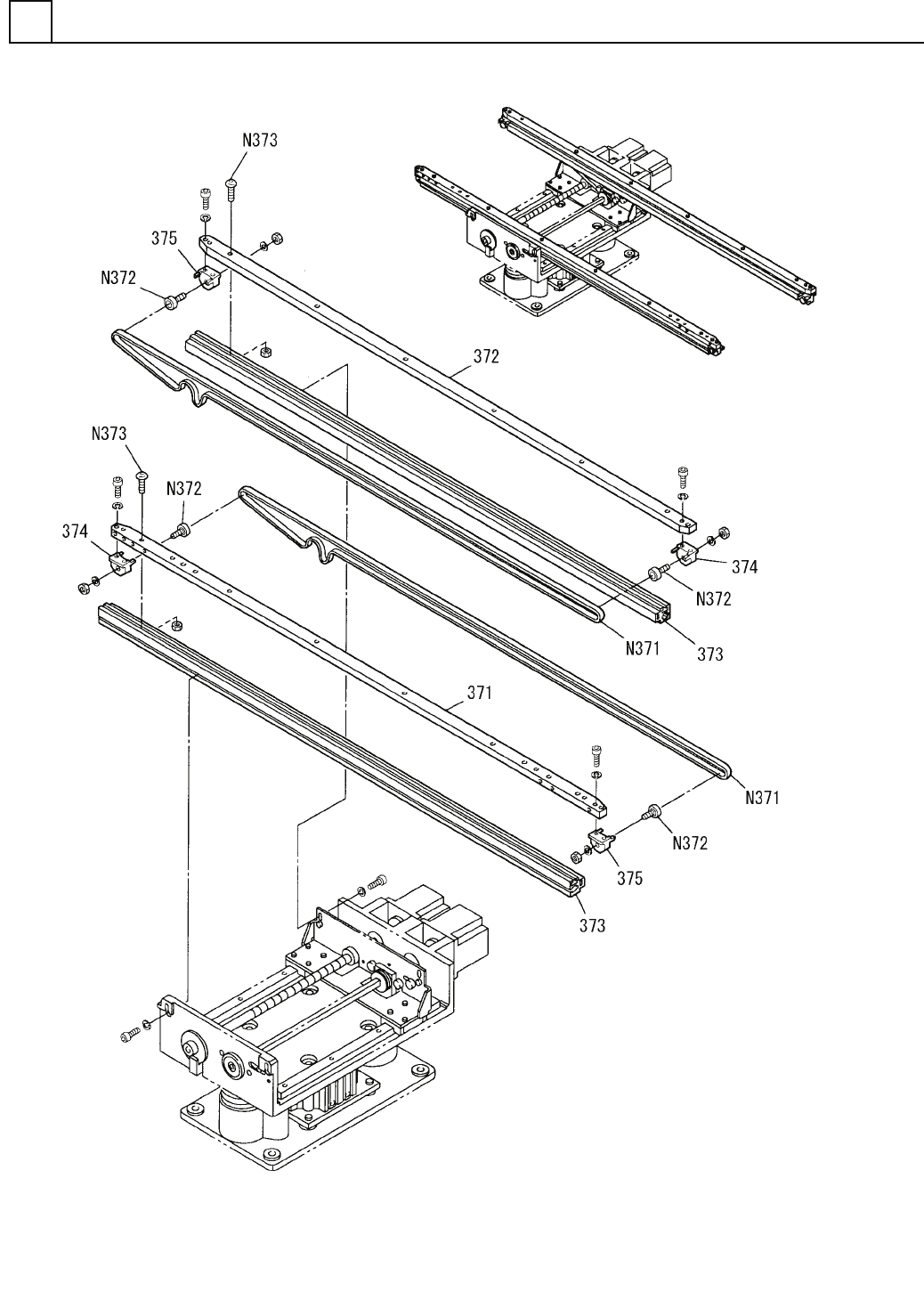

基板搬送部(ｱﾝﾛｰﾀﾞﾚｰﾙ部)
P.C.B.TRANSFER SECT.(UNLOADER RAIL SECT.)
4
F10811-05-370-AE
M79
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　 REMARKS　
Q'TY
4
基板搬送部(ｱﾝﾛｰﾀﾞﾚｰﾙ部)
P.C.B.TRANSFER SECT.(UNLOADER RAIL SECT.)
部 品 名 品　 番 個数
備 考
R
1
R
2
1 1081105370
UNLOADER RAIL UNIT ｱﾝﾛｰﾀ
ﾞﾚｰﾙﾕﾆｯﾄ
1
371 108110537103
RAIL(UPPER) ﾚｰﾙ(ｱｯﾊﾟｰ)
1
372 108110537202
RAIL ﾚｰﾙ
2373 108110537301
FRAME ﾌﾚｰﾑ
2374 108628902001
BLOCK ﾌﾞﾛｯｸ
2
375 1086205244
BLOCK ﾌﾞﾛｯｸ
TA-4NBR/F4.5WX1690
2
N371
N641TA4N1690
BELT ﾍﾞﾙﾄ
MB022000
4
N372
N648MB022000
PULLEY ﾌ
ﾟｰﾘｰ
M3X14
2
N373
N986YYYY-T22
HEX.SOCKET BUTTON HEAD BOLT ﾛｯｶｸｱﾅﾂｷﾎ
ﾞﾀﾝﾎﾞﾙﾄ
M80
F10811-05-370-AE

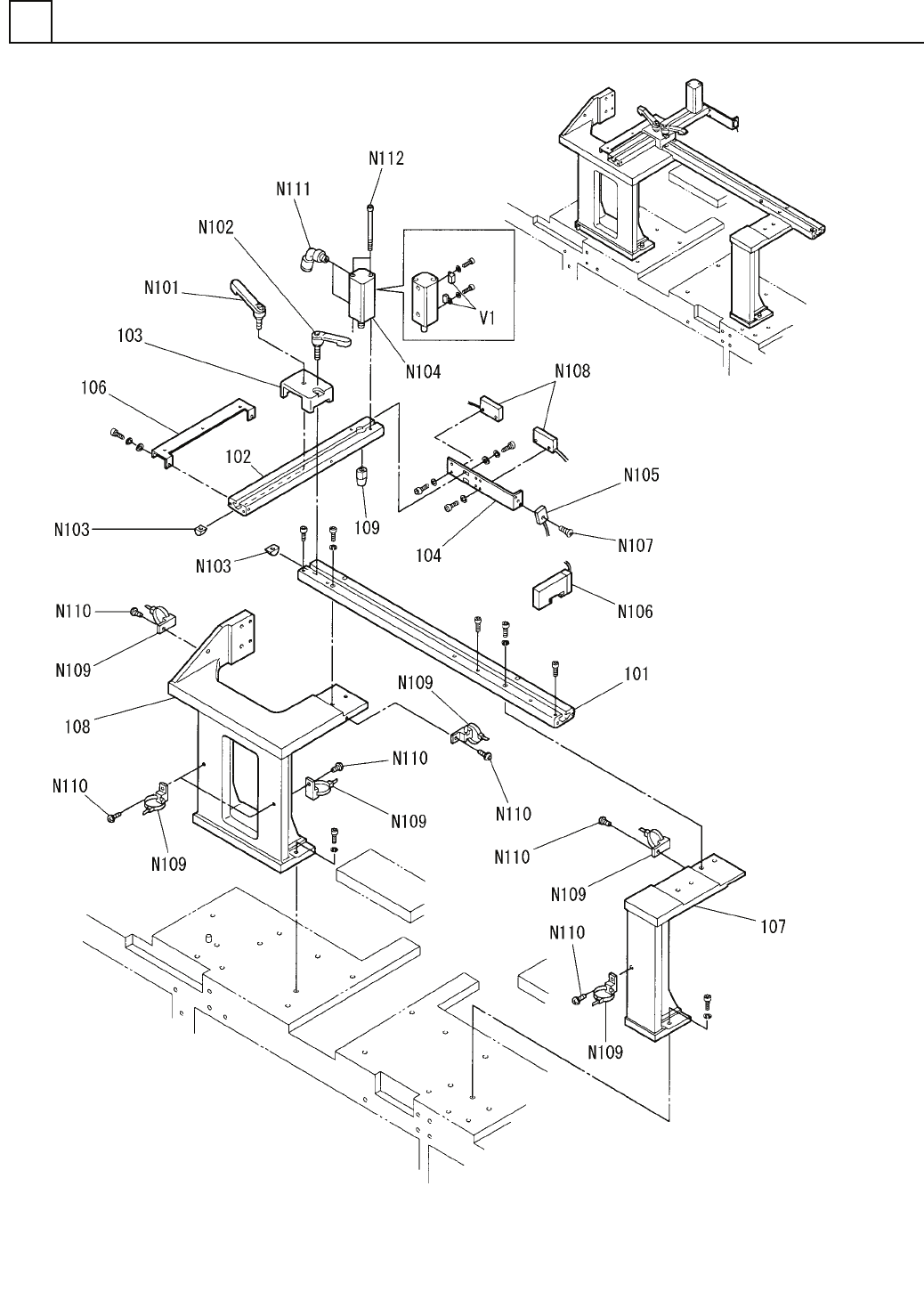

基板搬送部(基板ｽﾄｯﾊﾟ部)
P.C.B.TRANSFER SECT.(P.C.B.STOPPER SECT.)
4
F10811-06-100-AG
M81
