PART No. ｲﾗｽﾄ No. REF No. PART NAME REMARKS Q'TY 7 ﾍｯﾄﾞ駆動部 (ﾀｲﾐﾝｸﾞﾁｬｰﾄ 部) HEAD DRIVIN G SECT.(TIMING CHART SECT. ) 部 品 名 品 番 個数 備 考 R 1 R 2 1 1081113100 TIMING CHART UNIT ﾀｲﾐﾝｸ ﾞﾁｬｰﾄﾕﾆｯﾄ 1 101 108111300106 CAM ｶﾑ 1 …

100%1 / 220
ﾍｯﾄﾞ駆動部(ﾀｲﾐﾝｸﾞﾁｬｰﾄ部)
HEAD DRIVING SECT.(TIMING CHART SECT.)
7
F10811-13-100-AD
M105
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　 REMARKS　
Q'TY
7
ﾍｯﾄﾞ駆動部(ﾀｲﾐﾝｸﾞﾁｬｰﾄ部)
HEAD DRIVING SECT.(TIMING CHART SECT.)
部 品 名 品　 番 個数
備 考
R
1
R
2
1 1081113100
TIMING CHART UNIT ﾀｲﾐﾝｸ
ﾞﾁｬｰﾄﾕﾆｯﾄ
1
101 108111300106
CAM ｶﾑ
1
102 108111300205
CAM ｶﾑ
1103 108111310305
CAM ｶﾑ
1104 108111310404
CAM ｶﾑ
1
105 108111310504
CAM ｶﾑ
M106
F10811-13-100-AD

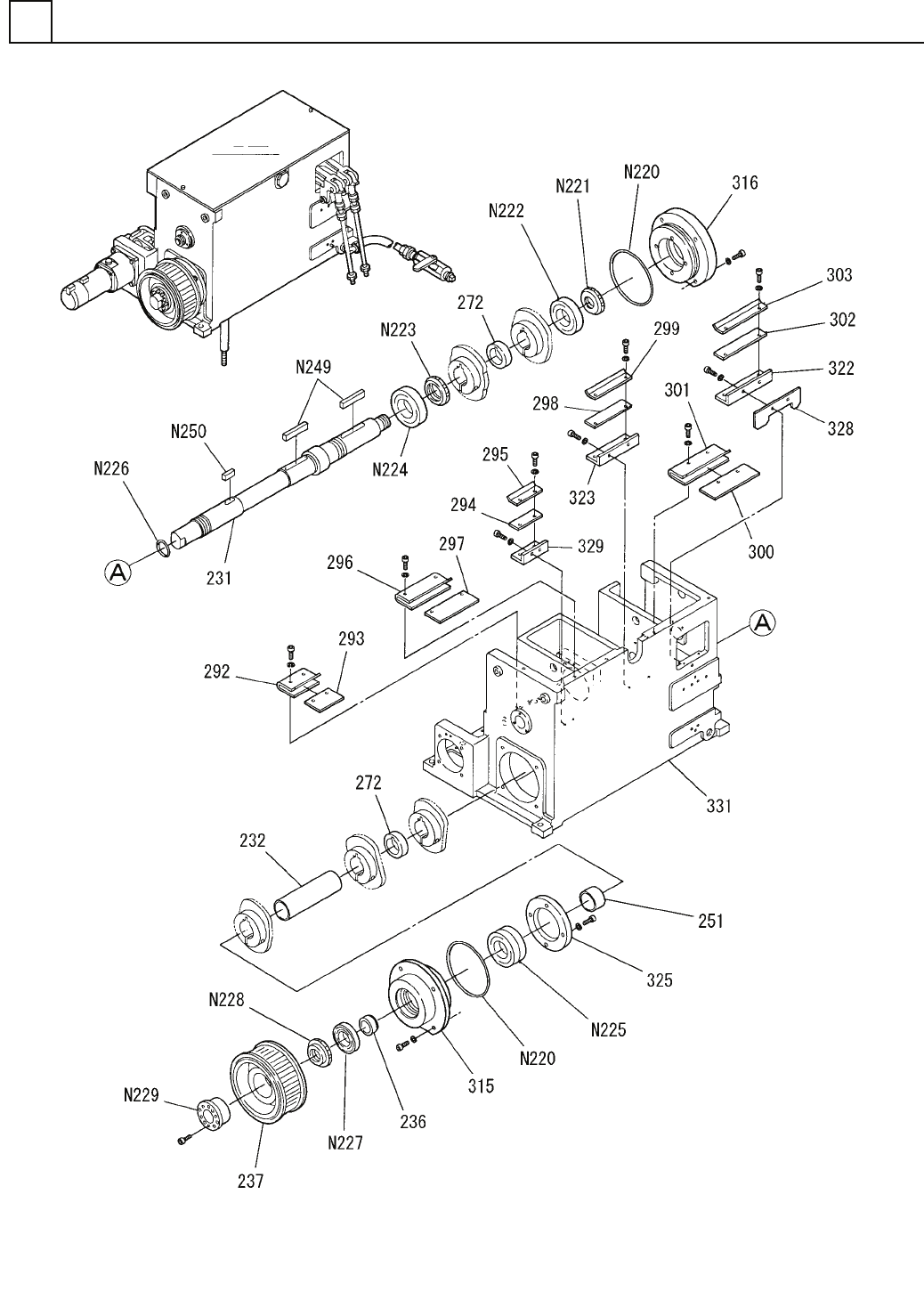

ﾍｯﾄﾞ駆動部(上部駆動部1)
HEAD DRIVING SECT.(UPPER DRIVING SECT.-1)
7
F10811-14-200-AP-1
M107
