- 16 - NOTE ( 注記 ) #01....F OR EN ＥＮ 用 REF. NO NOT E PART NO D E S C R I P T I O N 品 名 Qty 1 400- 45060 Y MO TOR AS M Ｙ モータ組 1 2 E534 0 - 723-000 Y MO T OR BR AC KET Ｙ モータブラケッ ト 1 3 E1 341-72 6-000 Y D RIVE PULL EY Ｙ ドライ…
- 15 -
8. Y UNIT (1)
Ｙ ユニット（１）
1
2
3
4
5
13
8
9
10
11
12
12
20
18
19
17
16
15
14
21
22
23
24
25
20
7
6
26
26
27
27
28
28
13
29
29
21
30
30
31
32
34
34
35
36
36
33
38
39
33
38
39
14
37
- 16 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-45060 Y MOTOR ASM
Ｙ モータ組
1
2 E5340-723-000 Y MOTOR BRACKET
Ｙ モータブラケット
1
3 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
4 400-48916 FAN BR 5S
ファン ＢＲ ５ Ｓ
1
5 400-49579 FAN MOTOR(Y MOTOR) ASM
ファンモータ（Ｙ モータ）組
1
6
#01
HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
4
7
#01
HM-0017800-10 FINGER GUARD
フィンガーガード
1
8 E1352-726-000 Y TENSION PULLEY SH
Ｙ テンションプーリ ＳＨ
1
9 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
10 E1351-726-000 YJ TENSIONER PULLEY
ＹＪ テンショナプーリ
1
11 E5313-723-000 Y BELT
Ｙ ベルト
1
12 400-48911 YF PULLEY BR
ＹＦ プーリ ＢＲ
1
13 SB-1080002-00 SIDE BEARING
サイドベアリング
2
14 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
2
15 E1362-726-000 YJ PULLEY
ＹＪ プーリ
1
16 E1361-726-000 YJ SHAFT
ＹＪ シャフト
1
17 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
18 E5313-723-000 Y BELT
Ｙ ベルト
1
19 E5315-723-000 YJ BELT
ＹＪ ベルト
1
20 400-48913 YJ TENSIONER
ＹＪ テンショナ
1
21 SB-1080002-00 SIDE BEARING
サイドベアリング
2
22 E1352-726-000 Y TENSION PULLEY SH
Ｙ テンションプーリ ＳＨ
1
23 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
24 E1351-726-000 YJ TENSIONER PULLEY
ＹＪ テンショナプーリ
1
25 E5315-723-000 YJ BELT
ＹＪ ベルト
1
26 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
28 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
29 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
30 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
31 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
32 SL-4034091-SC SCREW M3X40
座金付きねじ
4
33 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
2
34 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
35 RE-0700000-K0 E-RING 7
Ｅ 形止め輪 ７
2
36 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
37 400-48912 YJ BRACKET
ＹＪ ブラケット
1
38 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
2
39 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
- 17 -

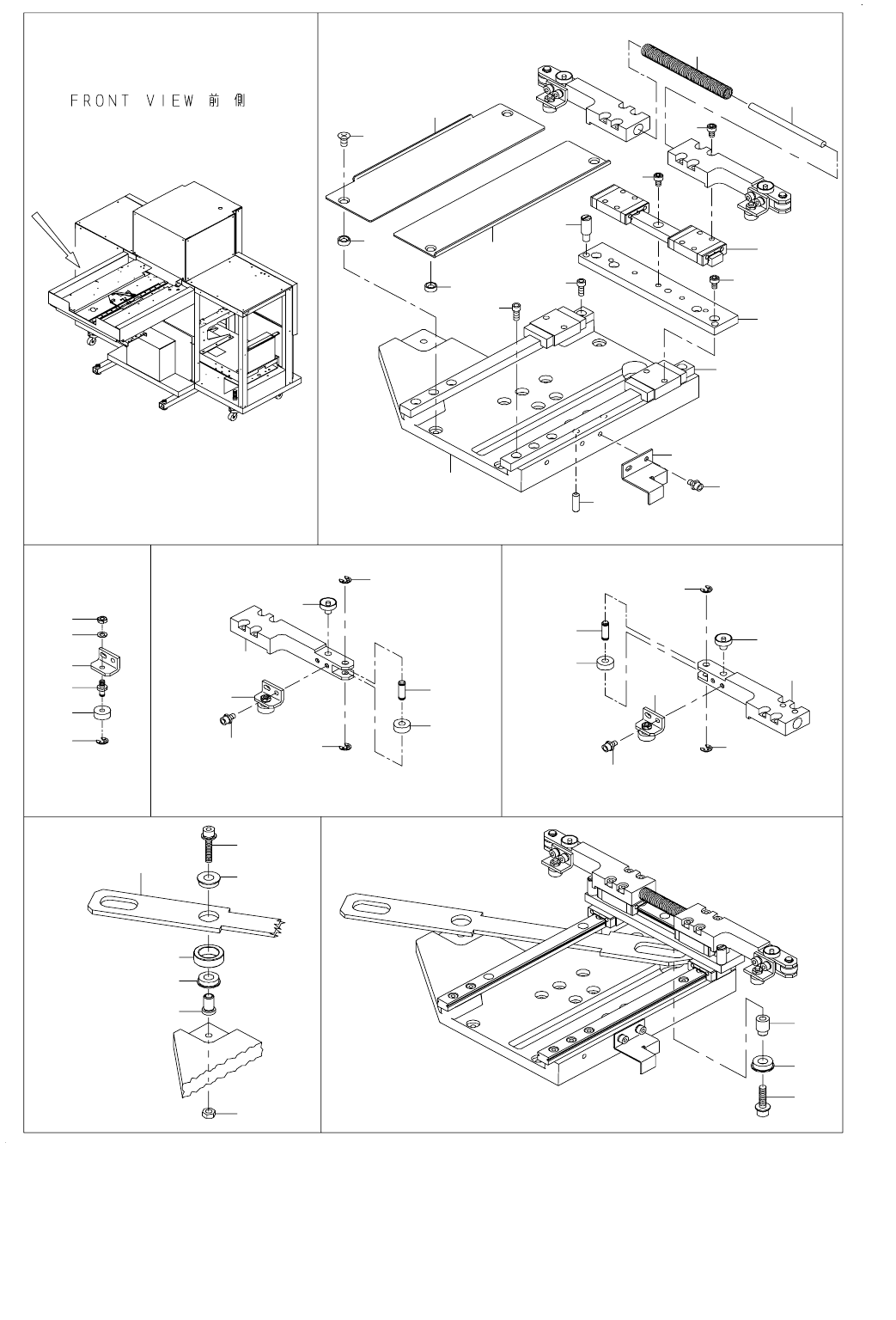

9. Y UNIT (2)
Ｙ ユニット（２）
1
2
3
4
5
6
12
13
16
15
14
3
11
10
9
7
8
3
17
18
29
28
27
28
11
16
19
20
21
22
24
25
26
33
34
35
23
43
43
44
41
42
45
46
31
30
32
37
36
38
39
40
