Montageanleitung 01005-Paket
Ausgabe 12/2007
28
1.7.2.2 Erweiterte Einstellungen kontrollieren und ggf. konfigurieren
Æ Wählen Sie die Registerkarte "Erweiterte Bearbeitung"
Æ Wählen Sie unter "BE-Anwesenheit überprüfen" das Listenfeld
"Kein Vakuum" und aktivieren Sie das Kontrollkästchen "Abholen".
Æ Wählen Sie unter "Abholmodus" das Listenfeld "Ohne Kontakt".
Æ Tragen Sie unter "Abholkraft" 1,0 N ein.
Æ Kontrollieren Sie die Standardeinstellungen für die Verfahrprofile (Verfahrprofile 33 oder 34 für
kontrolliertes Bestücken und 35 für kontrolliertes Abholen) und korrigieren Sie falls nötig.
Abb. 16 SIPLACE Pro "Gehäuseform-Editor" - Registerkarte "Erweiterte Bearbeitung"
Æ Prüfen Sie unter "Blasluft" die Einstellungen für die Blasluft und korrigieren Sie diese nur bei
Bedarf, gem. der nachfolgenden Werte.
– Blasluftwerte beim Bestücken (nur RV-Kopf)
– 0 mbar: kein Blasluftausstoß
– 1- 50 mbar: kurzer Blasluftausstoß (ca. 4ms)
– 51-150 mbar: mittlerer Blasluftausstoß (ca. 12ms)
– > 150 mbar: langer Blasluftausstoß (ca. 37ms)
Montageanleitung 01005-Paket
Ausgabe 12/2007
29
Æ Tragen Sie unter "Wartezeit beim Abholen" den Wert 10 ms ein (Nur bei C&P 12 Kopf)
HINWEIS:
Wird die SIPLACE D1/D2/D4 in Verbindung mit SIPLACE X-Serie eingesetzt, müssen Sie ggf.
eine zweite Gehäuseform für 01005 in Verbindung mit dem C&P 20 Kopf erstellen und pflegen.
Wird das 01005-Bauelement nämlich mit dem C&P 20 Kopf bestückt, muss die "Wartezeit beim
Abholen" auf 0 ms eingestellt werden! 1
1.7.2.3 Pipetten zuweisen
Æ Wählen Sie die Registerkarte "Pipetten"
Æ Wählen Sie aus der Liste der vorhandenen Pipetten den Typ "905" und fügen diesen mit der
Schaltfläche "Hinzufügen >" in die Liste der ausgewählten Pipetten hinzu.
Abb. 17 SIPLACE Pro "Gehäuseform-Editor" - Registerkarte "Pipetten"
Montageanleitung 01005-Paket
Ausgabe 12/2007
30
1.7.2.4 Kamera zuweisen
Æ Wählen Sie die Registerkarte "Kamera"
Æ Wählen Sie aus der Liste der vorhandenen Kameras den Typ "RV Camera (38) 20x20" und
fügen diesen mit der Schaltfläche "Hinzufügen >" in die Liste der ausgewählten Kameras
hinzu.

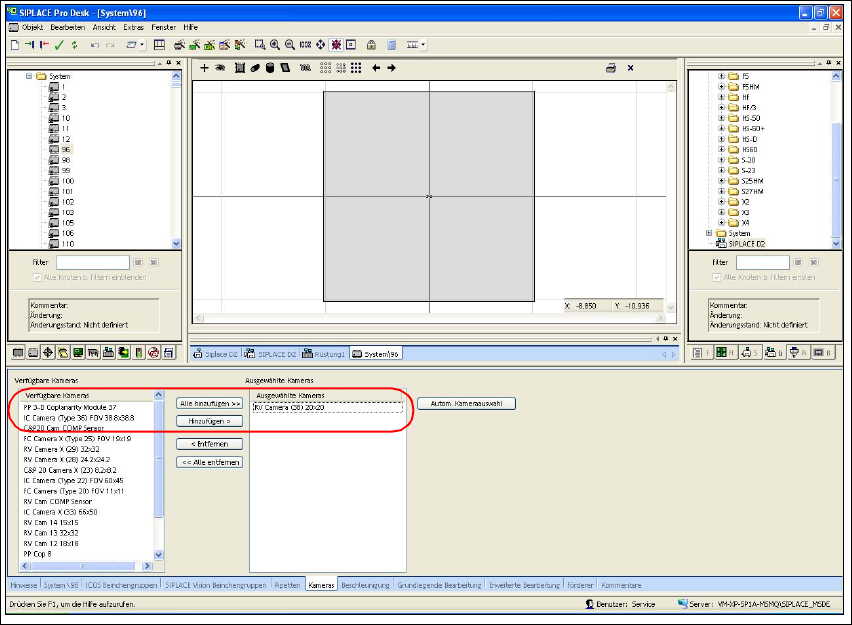

Abb. 18 SIPLACE Pro "Gehäuseform-Editor" - Registerkarte "Kameras"
