Montageanleitung 01005-Paket
Ausgabe 12/2007
32
1.8 Konfigurationen an der Stationssoftware
1.8.1 Fördererlageerkennung aktivieren
HINWEIS:
Die Fördererlageerkennung muss für die 01005-Bestückung aktiviert sein. Ist dies nicht der Fall,
kann die Abholsicherheit für die Bauelemente erheblich darunter leiden.
Die Fördererlageerkennung lässt sich erst ab der Bedienebene ’Einrichter’ aktivieren oder deak-
tivieren. 1
Æ Wählen Sie in der Grundansicht der Stationssoftware die Funktion "Maschinenoptionen"
Æ Wählen Sie die Registerkarte "Gesamte Maschine".
Abb. 20 Stations-Software "Maschinenoptionen - Gesamte Maschine"
Æ Aktivieren Sie das Kontrollkästchen "Fördererlageerkennung".
Æ Bestätigen Sie mit "Übernehmen".
Montageanleitung 01005-Paket
Ausgabe 12/2007
33
1.9 Abschließende Arbeiten und Kontrollen
1.9.1 Kontrolle der ermittelten Abholposition an der Station
Æ Halten Sie die Bestückung an.
Æ Wählen Sie in der Grundansicht der Stationssoftware die Funktion "Rüstung Stellplatz"
Æ Markieren Sie den Förderer mit dem gewünschten Bauelement in der Liste.
Abb. 21 Stations-Software "Rüstung Stellplatz"
Æ Führen Sie die Funktionen "Position korrigieren..." aus.
Montageanleitung 01005-Paket
Ausgabe 12/2007
34

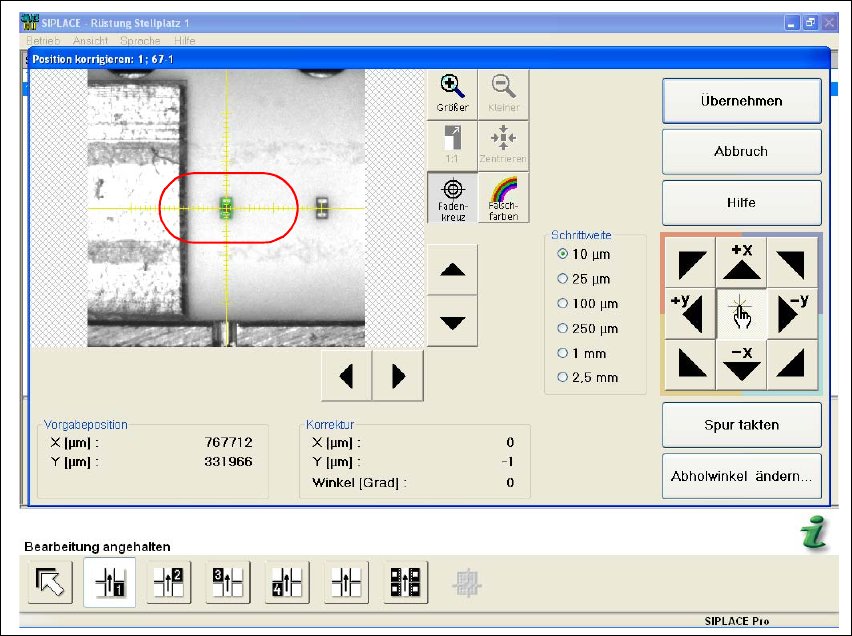

Abb. 22 Stations-Software "Position korrigieren"
Æ Überprüfen Sie mit Hilfe des Fadenkreuzes die Position des Bauelementes. Korrigieren Sie
ggf. die Position durch Teachen.
