保留所有 权 利 27 Servicemanual_UR1 0_en_3.2.6 5. 安装定位螺钉(如果有 ),并拧紧 至 0.4Nm 。 6. 将通信电缆扭转 1.5 至 2 个整圈,之后连 接起来。 (可降低系统中的电 气噪声) 7. 将蓝色盖子安装在关节 上,并上紧 至 0.4Nm 。 8. 继续 3.1.16 双机械臂 校准 章节, 对机器人进行 校准。

100%1 / 174
保留所有 26 Servicemanual_UR10_en_3.2.6

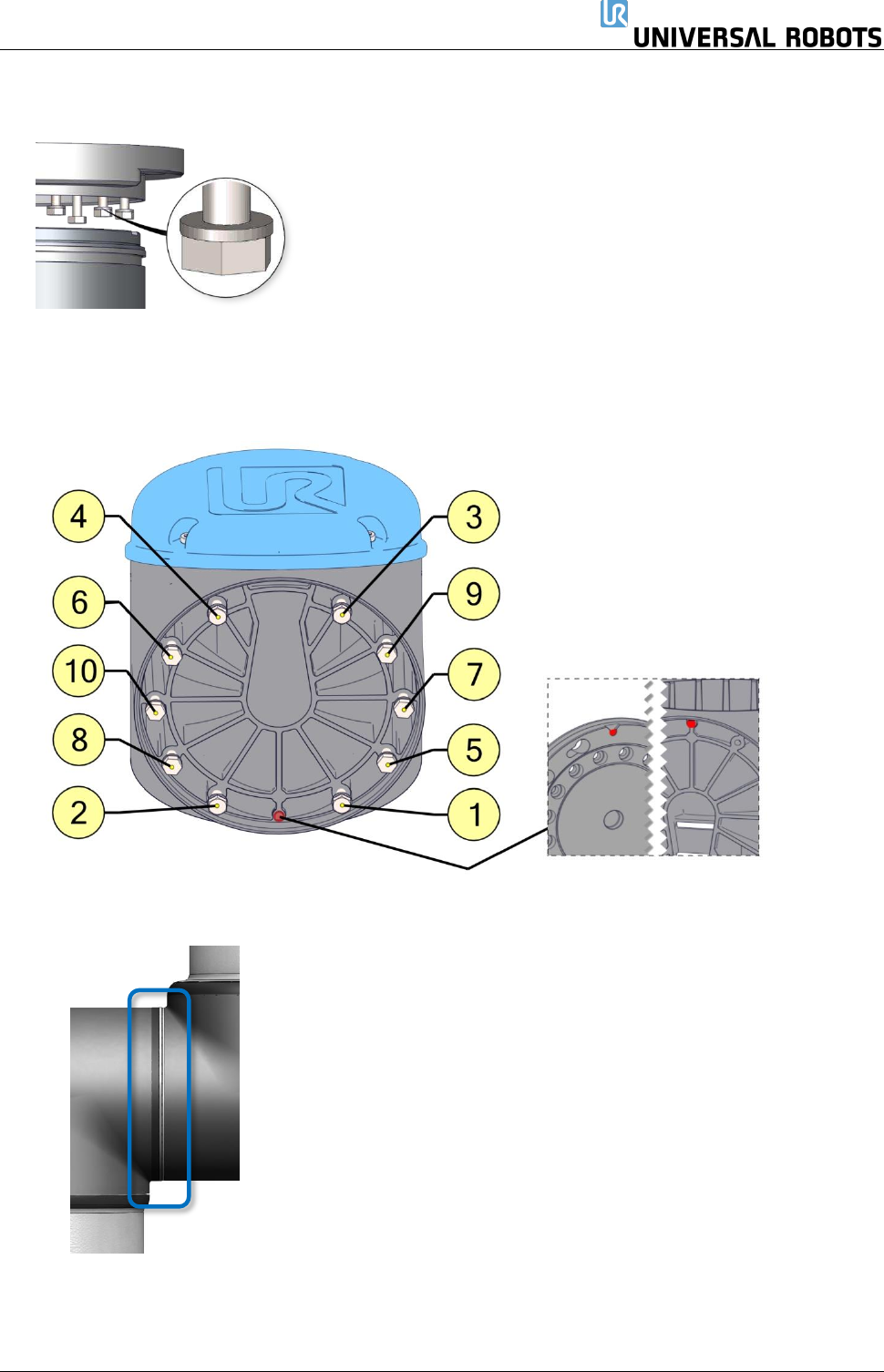

2. 确保所有垫圈均与螺栓头齐平(这至关重要),然后,顺时针轻轻扭转零件大约 5 度,直至到达
机械止动位置。
3. 轻轻拧紧螺钉,直到其几乎处于正确位置,然后,交叉拧紧(如下图所示)。
始终从位于对准丝锥的螺钉开始
上紧至正确的扭矩,确保两个面平行。
请参见 3.1.5 扭矩值
4. 将灰色特氟隆环滑动到位,并轻轻地将扁型环放回至特氟隆环的顶部。
保留所有 27 Servicemanual_UR10_en_3.2.6
5. 安装定位螺钉(如果有),并拧紧 0.4Nm
6.

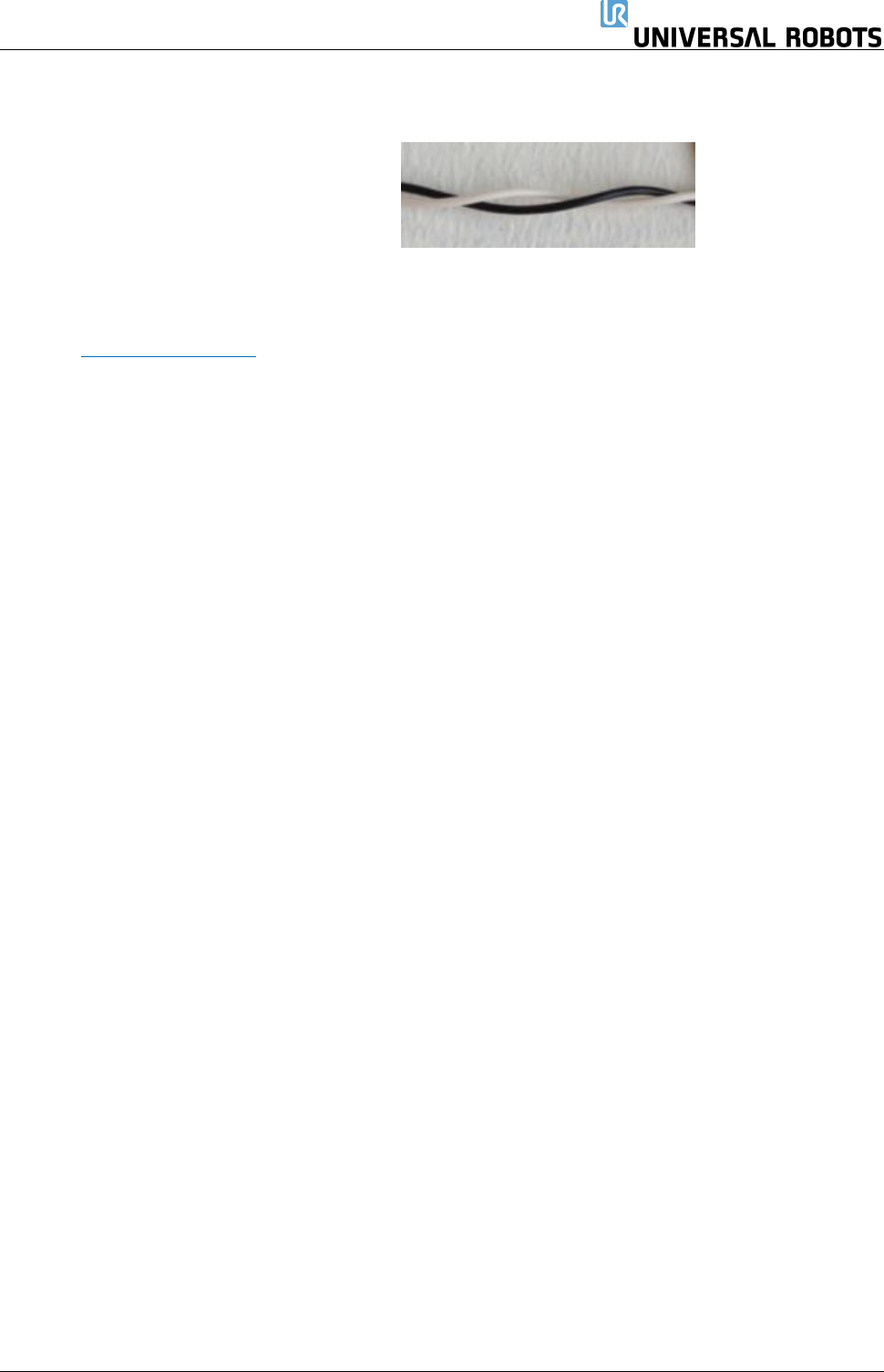

将通信电缆扭转
1.5 2 个整圈,之后连接起来。
(可降低系统中的电气噪声)
7. 将蓝色盖子安装在关节上,并上紧0.4Nm
8. 继续
3.1.16 双机械臂校准 章节,对机器人进行校准。
保留所有 28 Servicemanual_UR10_en_3.2.6

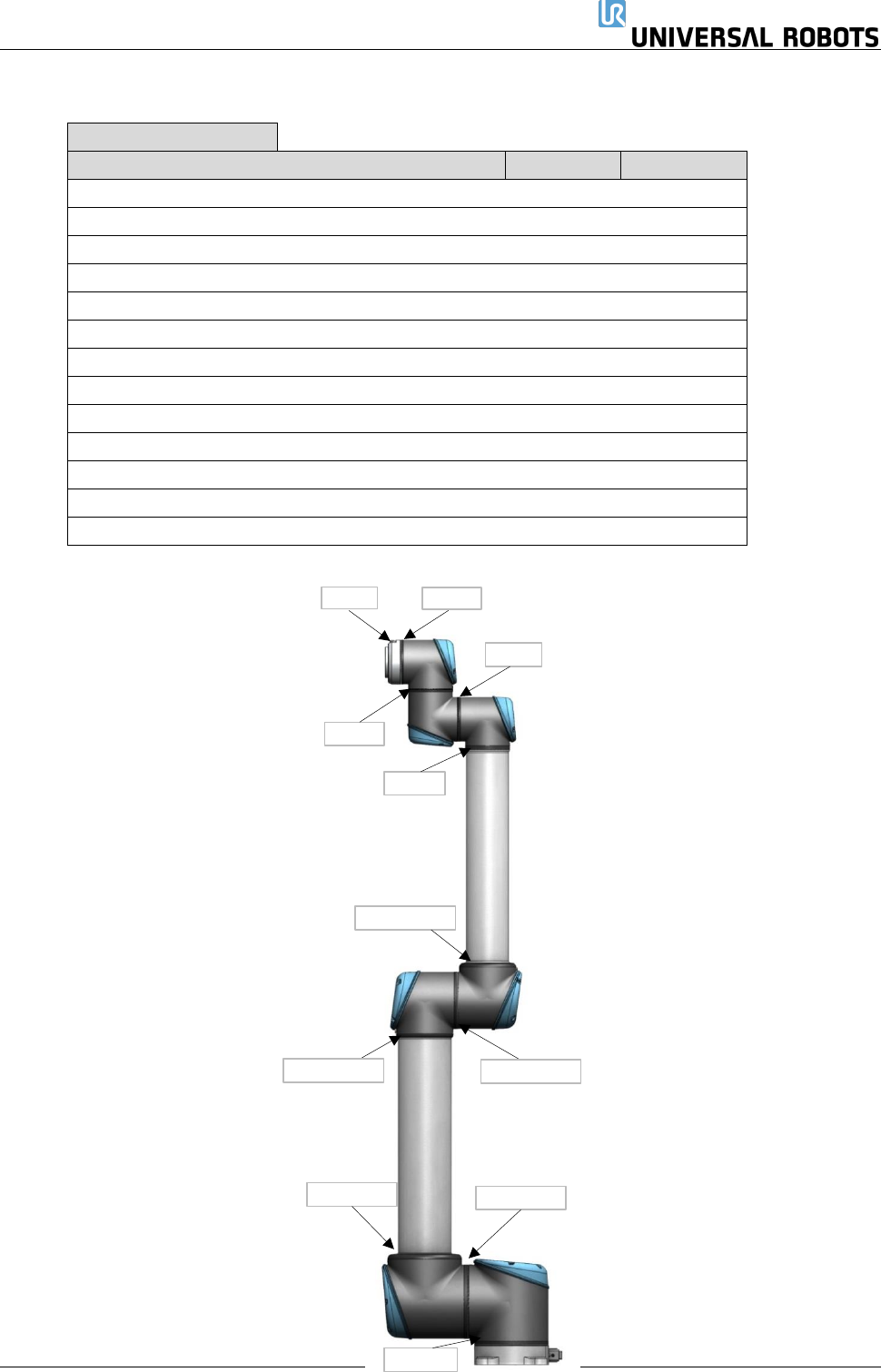

3.1.5 扭矩值
UR10 扭矩值
连接
扭矩
头部尺寸
底座安裝支架
J0 底座
8.0Nm
10 mm.
[J0] 底座
[J1] 肩部
8.0Nm
10 mm.
[J1] 肩部
上臂
8.0Nm
10 mm.
上臂
[J2] 肘部
2.6Nm
7 mm.
[J2] 肘部
肘部计数器零件
2.6Nm
7 mm.
肘部计数器零件
下臂
2.6Nm
7 mm.
下臂
[J3] 手腕 1
1.3Nm
5.5 mm.
[J3] 手腕 1
[J4] 手腕 2
1.3Nm
5.5 mm.
[J4] 手腕 2
[J5] 手腕 3
1.3Nm
5.5 mm.
[J5] 手腕 3
工具固定托架
1.3Nm
5.5 mm.
对准螺钉
0.4Nm
梅花头 T10
蓝色盖子
0.4Nm
梅花头 T10
工具连接器
0.3Nm
手指/
注意:使用前,单击扭矩工具 3 次,以确保正确的校准扭矩
8.0Nm
8.0Nm
8.0Nm
2.6Nm
1.3Nm
1.3Nm
1.3Nm
1.3Nm
2.6Nm
2.6Nm
0.3Nm
