保留所有权利 32 Servicemanual_UR10_en_3.2.6

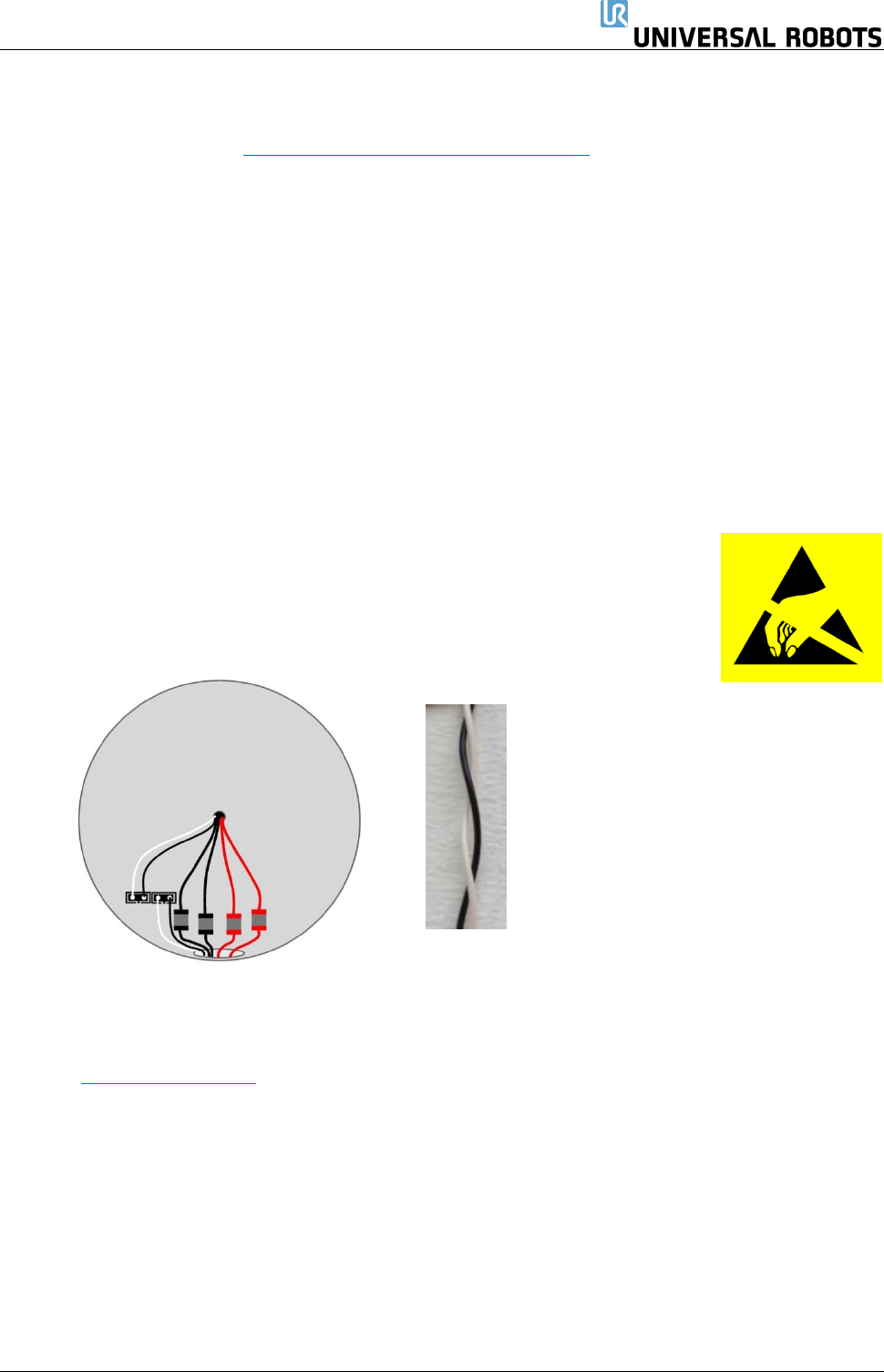

肩部关节—底座关节：组装
有关详情和照片，请参见：3.1.4 将关节与配对关节分离的一般指引
1. 使用螺钉和垫圈，将底座关节轻轻插入肩部关节。
2. 确保垫圈完全插入，并位于正确的一侧（这至关重要），然后，沿相反方向，轻轻扭转底座关节
和肩部关节，直至到达机械止动位置。
3. 轻微拧紧 10 个螺钉，然后，交叉上紧
至 8.0Nm。
4. 将灰色特氟隆环滑动到位，并轻轻地将扁型环放回至特氟隆环的顶部。
5. 安装定位螺钉，并拧紧至 0.4Nm
。
6. 重新连接 连接器，如图所示。
7.
连接前，将通信电缆扭转1.5 至 2 个整圈。
（可降低系统中的电气噪声）
8. 将蓝色盖子安装在底座关节上，并上紧至0.4Nm
。
10. 继续
3.1.16 双机械臂校准 章节，对机器人进行校准。
保留所有权利 33 Servicemanual_UR10_en_3.2.6
3.1.8 上臂—肩部关节
拆卸
有关详情和照片，请参见：
3.1.4 将关节与配对关节分离的一般指引
1. 关闭控制器。
2. 拆下肩部关节上的蓝色盖子。
3. 连接防静电腕带
4. 断开上臂与肩部关节之间的电线
1 x 红色电线 = 48V DC
1 x 黑色电线 = 接地
黑色连接器 = 总线电缆（注意连接器方位）
5. 拆卸对准螺钉。
6. 使用小螺丝刀或类似工具，轻轻取下上臂与肩部之间的黑色挠性垫片，并将其绕在上臂上。
7. 10 个螺钉可见，关节两侧各 5 个。
使用 10mm 开口扳手，轻轻地将螺钉大约松开两整圈，每个螺钉大约 3 mm。
8. 将肩部关节和上臂拉开，并沿相反方向轻轻扭转两个零件约 10 mm，直至到达机械止动位置
（孔为钥匙孔型）。
9. 将肩部关节从上臂拉开。
保留所有权利 34 Servicemanual_UR10_en_3.2.6
上臂—肩部关节：组装
有关详情和照片，请参见：3.1.4 将关节与配对关节分离的一般指引
1. 使用螺钉和垫圈，将肩部关节轻轻插入上臂。
2. 确保垫圈完全插入并与螺栓头齐平（这至关重要），然后，沿相反方向轻轻扭转零件，直到达到
机械止动。
3. 轻微拧紧 10 个螺钉，然后，交叉上紧
至 8.0Nm。
4. 轻轻地放回垫片。
5. 安装定位螺钉，并拧紧至 0.4Nm
。
6. 连接防静电腕带
7. 正确地重新连接电线。
连接前，将通信电缆扭转1.5 至 2 个整圈。
（可降低系统中的电气噪声）
8. 将蓝色盖子安装在肩部关节上，并上紧至0.4Nm
。
11. 继续
3.1.16 双机械臂校准 章节，对机器人进行校准。
