保留所有 70 Servicemanual_UR10_en_3.2.6
保留所有 71 Servicemanual_UR10_en_3.2.6

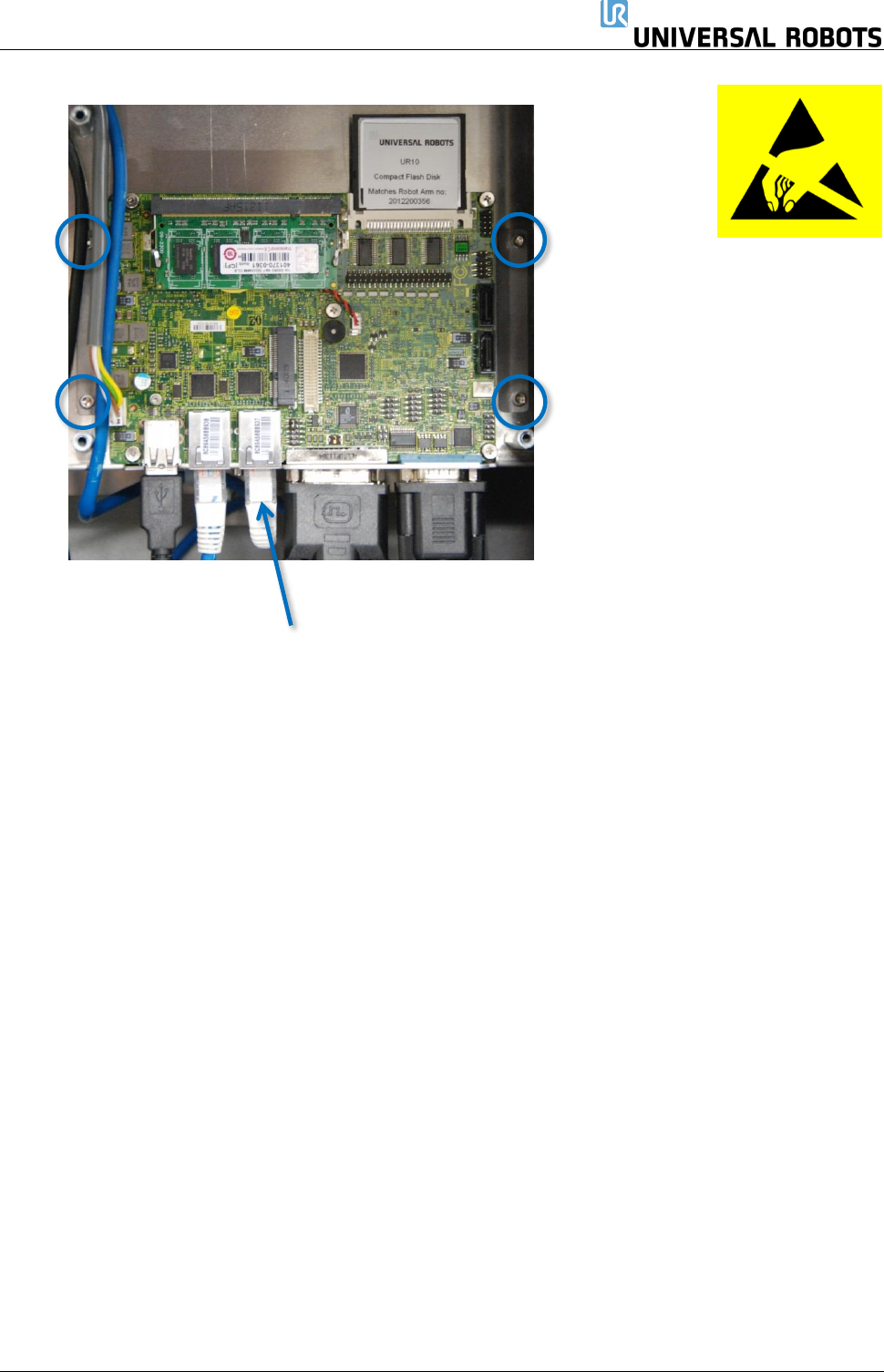

4. 2 个固定支架上拆下 4 个螺钉
注意!以太网电缆至安全控制板
5. 如果控制器配有长孔支架,请替换为圆孔支架
6. 更换主机板,并轻轻拧 4 螺钉
7. 6 根电缆插入正确的位置。请特别注意
连接到安全控制板的以太网电缆其必须连接到主
机板上的正确连接器
8. 重新安装闪存卡和 RAM
9. 小心地放回铝盖板,确保安装正确,并用 3 个螺钉固定
10. 接通电源,并验证示教器功能是否正常
保留所有 72 Servicemanual_UR10_en_3.2.6
3.2.2 更换主机板 3.1
警告:
在更换控制箱内部的任何组件之前,必须完全关闭控制箱,这至关重
要。
遵循
5.3.7 完成重启顺序一节中的前 3 个步骤。
在完成以下更换时,请遵循
3.0.0 处理易受静电损坏的零件节中的指引
注意:
主机板 3.0 使用小型闪存卡。
主机板 3.1使用 USB 存储盘。
主机板 3.1 来自序列号:2016301779
1. 关闭控制器并断开电源线,打开控制器机柜,并拆除 3 个梅花头螺钉(合并控制箱上的 4
螺钉)
