80 79 CDM3v 系列附件 电气附件：分励脱扣器，欠压脱扣器，辅助触头，报警触头，辅助报警一体模块。 安装附件：固定板后安装附件，插入式安装附件，抽出式安装附件 操作附件：手操机构，电操机构，机床专用手操，手柄锁，加长手柄 其他附件：零飞弧罩，电缆连接器，防尘罩，相间隔板，拓展端子 分励脱扣器 固定板后安装附件 手操 手柄锁 电操 加长手柄 机床专用手操 抽出式安装附件 插入式安装附件 导轨安装附件 零飞弧罩 分线柱 端子罩 扩展…
78
77
CDM3v

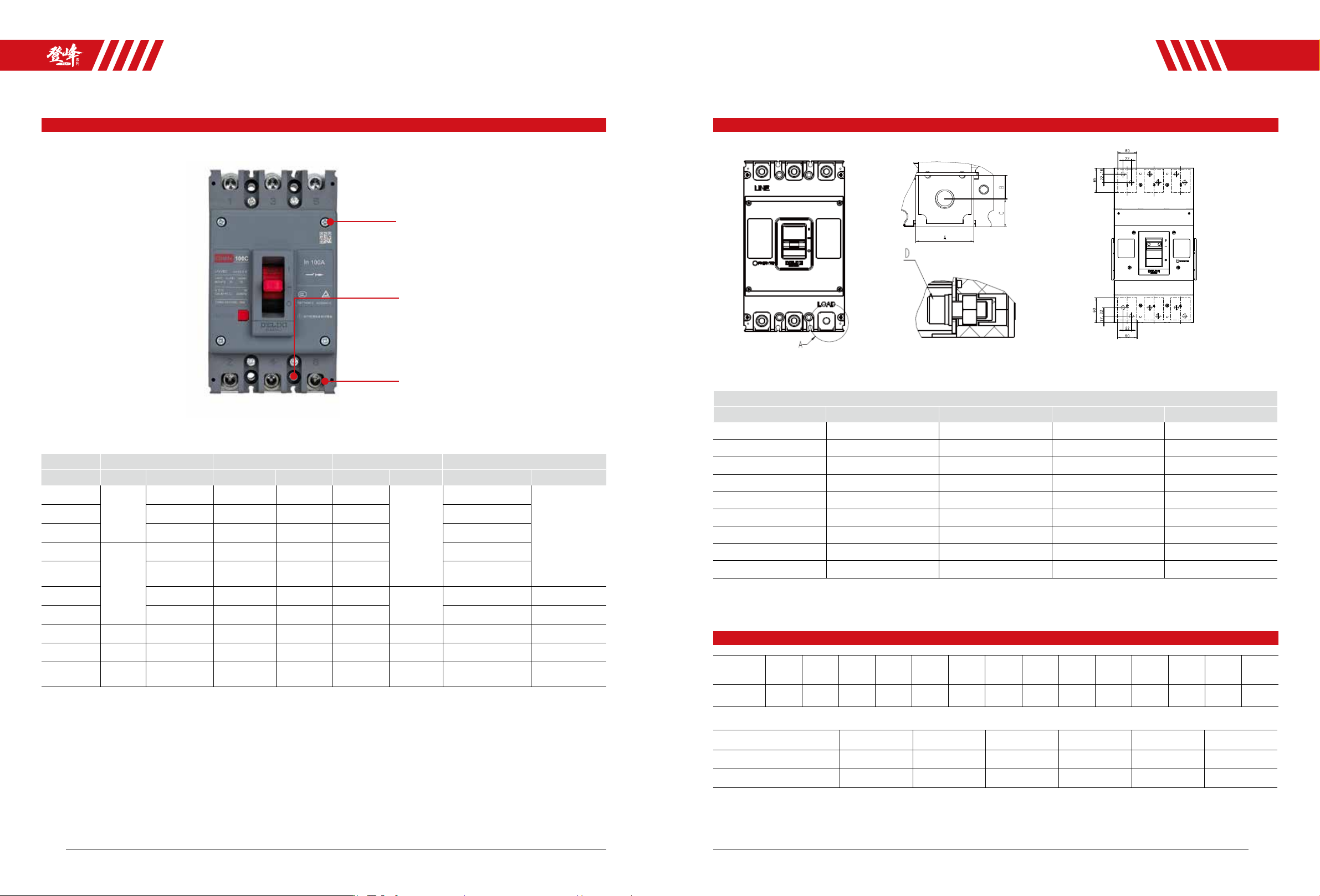

安装螺钉及扭矩表
面盖螺钉
请务必按照推荐值拧紧产品接线螺钉，过大或过小的拧紧力矩会导致接触不良或壳体破损的后果。
注意：本产品部分型号支持使用自攻自钻螺钉安装，产品出厂时我们仅提供常规的螺钉、螺母，请自行购买相应规格的自攻自钻螺钉
63/100C 产品设计有板后接线塞功能，请务必在安装架或平板上拧紧和松脱接线螺钉，否则会发生塞子和螺钉顶出的现象。
安装螺钉 / 自攻螺钉
接线螺钉
CDM3v 面盖螺钉（产品包含） 接线螺钉（产品包含） 安装螺钉（产品包含） 自攻螺钉（可推荐型号）
壳架 十字螺钉 扭矩力 N.m 内六角（3P/4P) 扭矩力 N.m 十字头螺钉 扭矩力 N.m 自攻螺钉（可推荐型号） 扭矩力 N.m
63~100C
ST2.9×8
0.6-1.2 M6×16-6/8 5-7 M4-4
1.2-1.8
ST4.2X60
1.5~2
125bS 0.6-1.2 M8×16-6/8 7-10 M4-4 ST4.2X42
125bF 0.6-1.2 M8×16-6/8 7-10 M4-4 ST4.2X42
160/250S
M3×10
0.6-1.2 M8×20-6/8 7-10 M4-4 ST4.2X60
160/250 F/N 0.6-1.2 M8×20-6/8 7-10 M4-4 ST4.2X70（无自锁槽）
400F/N 0.6-1.2 M10×25-6/8 11-14 M5-4
2.0-3
- -
630F 0.6-1.2 M10×35-6/8 11-14 M5-4 - -
630b F/N M3×10 0.6-1.2 M12×30-6/8 15-19 M5-4 2.0-3 - -
800F/N M3×10 0.6-1.2 M12×35-6/8 15-19 M6-4 2.5-3.5 - -
1600F/N
M4×12
M4×30
1.2-1.8 M10×45-12 11-14 M5-4 2.0-3 - -
CDM3v
端子板安装孔图
CDM3v
接线能力推荐值
注意：请关注 CDM3v 系列外形、安装与接线尺寸中 C、C1、C2、以及对应接线螺钉直径，选择合适的接线端子或母排 , 满足相应的接线能力要求。
CDM3v
壳架 A B C D（3P/4P)
63C/100C 17 8 8 M6×16-6/8
125bS 19 8 9 M8×16-6/8
125bF/125bN 19 8 9 M8×16-6/8
160S/250S 26 12.5 10 M8×20-6/8
160F/160N/250F/250N 26 12.5 10 M8×20-6/8
400F/400N 33 14 16 M10×25-6/8
630F 33 14 16 M10×35-6/8
630bF/630bN 44.5 19 17.5 M12×30-6/8
800F/800N 45 16 19 M12×35-6/8
额定电流（A） 10
16
20
25 32
40
50
63 80 100
125
140
160
180
200
225
250
315
350
400
推荐导线截
面积（mm
2
）
1.5 2.5 4 6 10 16 25 35 50 70 95 120 185 240
额定电流（A） 500 630
700
800
1000 1250 1600
推荐导线截面积（mm
2
） 150×2 185×2 240×2 - - -
推荐铜母线截面积（mm
2
） 150×2 200×2 250×2 300×2 400×2 500×2
CDM3v
系列塑料外壳式断路器
外形及安装尺寸
CDM3v
系列塑料外壳式断路器
外形及安装尺寸
1600 接线尺寸
80
79

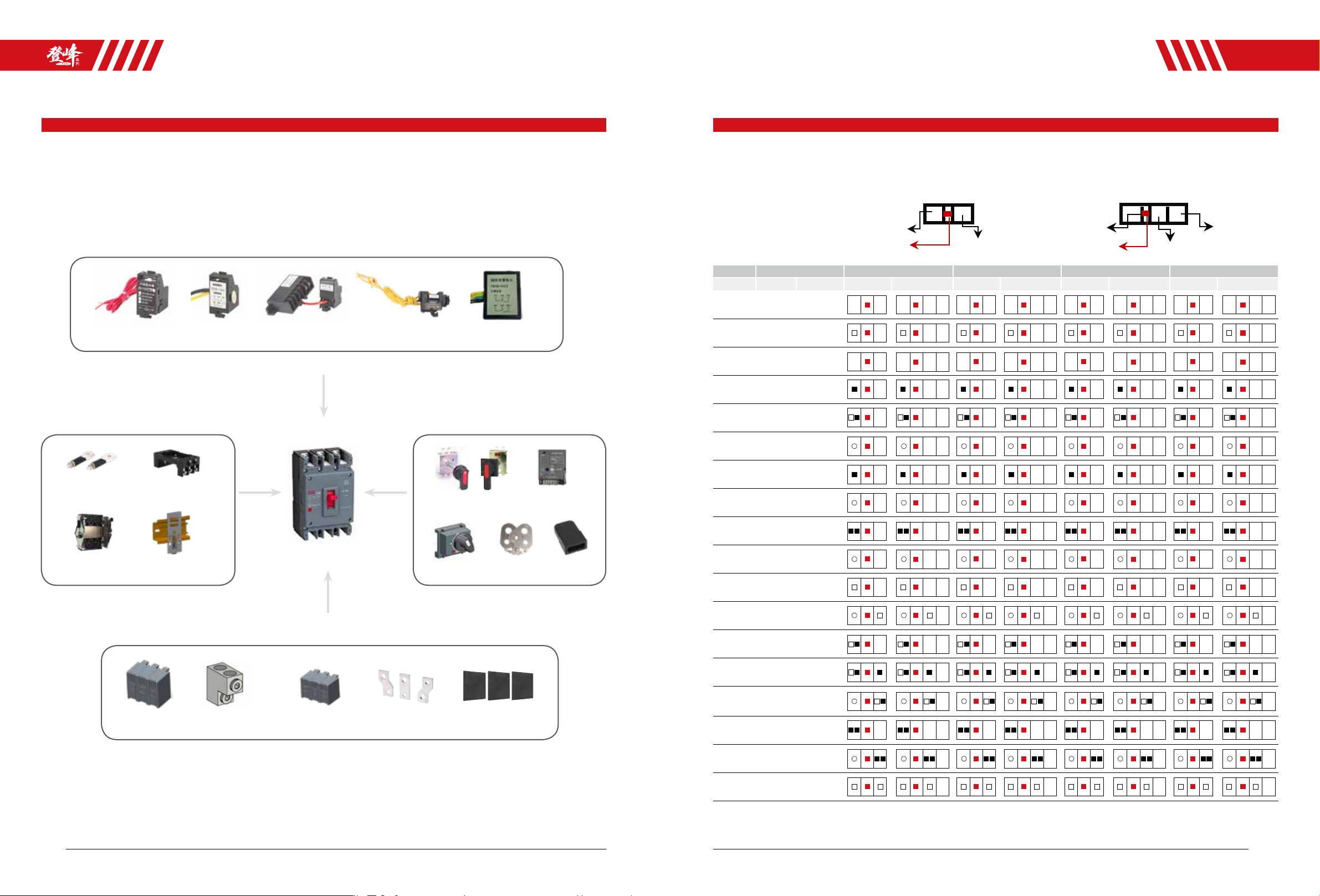

CDM3v
系列附件
电气附件：分励脱扣器，欠压脱扣器，辅助触头，报警触头，辅助报警一体模块。
安装附件：固定板后安装附件，插入式安装附件，抽出式安装附件
操作附件：手操机构，电操机构，机床专用手操，手柄锁，加长手柄
其他附件：零飞弧罩，电缆连接器，防尘罩，相间隔板，拓展端子
分励脱扣器
固定板后安装附件
手操
手柄锁
电操
加长手柄机床专用手操
抽出式安装附件
插入式安装附件
导轨安装附件
零飞弧罩 分线柱 端子罩 扩展端子 隔弧皮
辅助触头 欠压脱扣器 报警触头 辅助报警一体触头
CDM3v
系列塑壳断路器电气附件代号及安装位置
□ 报警触头 ■ 辅助触头 ● 分励脱扣器 ○ 欠压脱扣器
安装形式示意
左腔
N腔
右腔
右腔
左腔
手柄
手柄
附件名称 附件代号
CDM3v-63/100 CDM3v-125 CDM3v-160/250 CDM3v-400/630/800
电磁式 电磁脱扣器
热磁脱扣器
3P 4P 3P 4P 3P 4P 3P 4P
00：
无内部附件
200 300
08: 报警 208 308
10: 分励 210 310
20: 辅助 220 320
28: 辅报 228 328
30: 欠压 230 330
40:
分励 + 辅助
240 340
50:
分励 + 欠压
250 350
60: 双辅 260 360
70:
欠压 + 辅助
270 370
18:
分励 + 报警
218 318
38:
欠压 + 报警
238 338
48:
分励 +
辅助 + 报警
248 348
68:
辅助 +
辅助 + 报警
268 368
78:
欠压 + 辅助
+ 报警
278 378
80：
分励 +
双辅（2K2B)
280 380
90：
欠压 +
双辅（2K2B)
290 390
09:
报警 + 报警
209 309
备注：
1 辅助，报警，分励，双辅，辅报的默认装配方式为引线（0.5m），可选端子。
2 电气附件引线长度默认：0.5m
3 欠压的装配方式为端子。
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
CDM3v
系列塑料外壳式断路器
附件
CDM3v
系列塑料外壳式断路器
附件
手柄
82
81

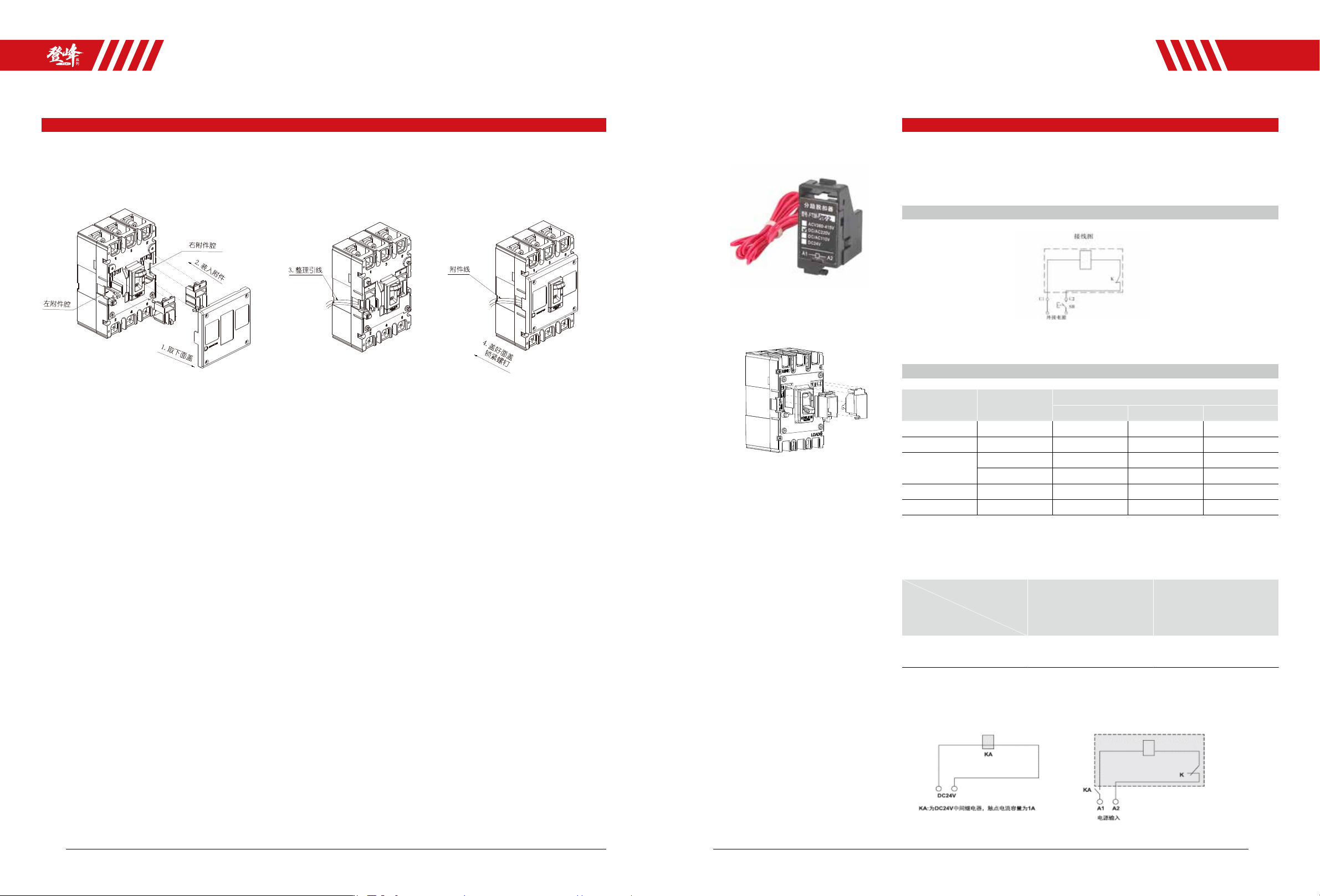

CDM3v
电气附件可安装位置
●
装配示意图
左附件腔适配：左分励、左欠压、左单辅、左双辅、左报警、左辅报
右附件腔适配：右分励、右单辅、右双辅、右报警、右辅报
CDM3v
分励脱扣器
电气特性
MX 分励脱扣器
功能
：
分励脱扣器是一种远距离操纵分闸的附件
；
在额定控制电源电压的
70%-110%
之间时
，
分励脱扣器应可靠使断路器脱扣
；
断路器通过分励脱扣器脱扣后
，
需就地复位
。
注：虚线内部为断路器内部附件接线图
接线图
产品型号
CDM3v-
安装位置
分励线圈最小动作功率（W）
AC400V AC230V DC24
63/100 左右腔 - 155 150 96
125b 左右腔 - 120 75 115
250
左腔 - 135 165 109
右腔 - 85 75 90
400/630/800 左右腔 - 101 60 98
1600 左腔 - 175 130 80
分励接线图
MX 安装示意图：
ＯＦ
ＭＸ
*注：当额定控制电源电压为DC24V时，有两种解决方案：
1：铜导线最大长度需满足以下要求：
2：若不满足上表要求时，推荐采用以下接线方式进行分励脱扣器控制回路设计：
导线面积
额定控制电源
电压 Uc（DC24V ）
1.5mm
2
2.5mm
2
100%Uc 150m 250m
80%Uc 100m 160m
CDM3v
系列塑料外壳式断路器
附件
CDM3v
系列塑料外壳式断路器
附件
