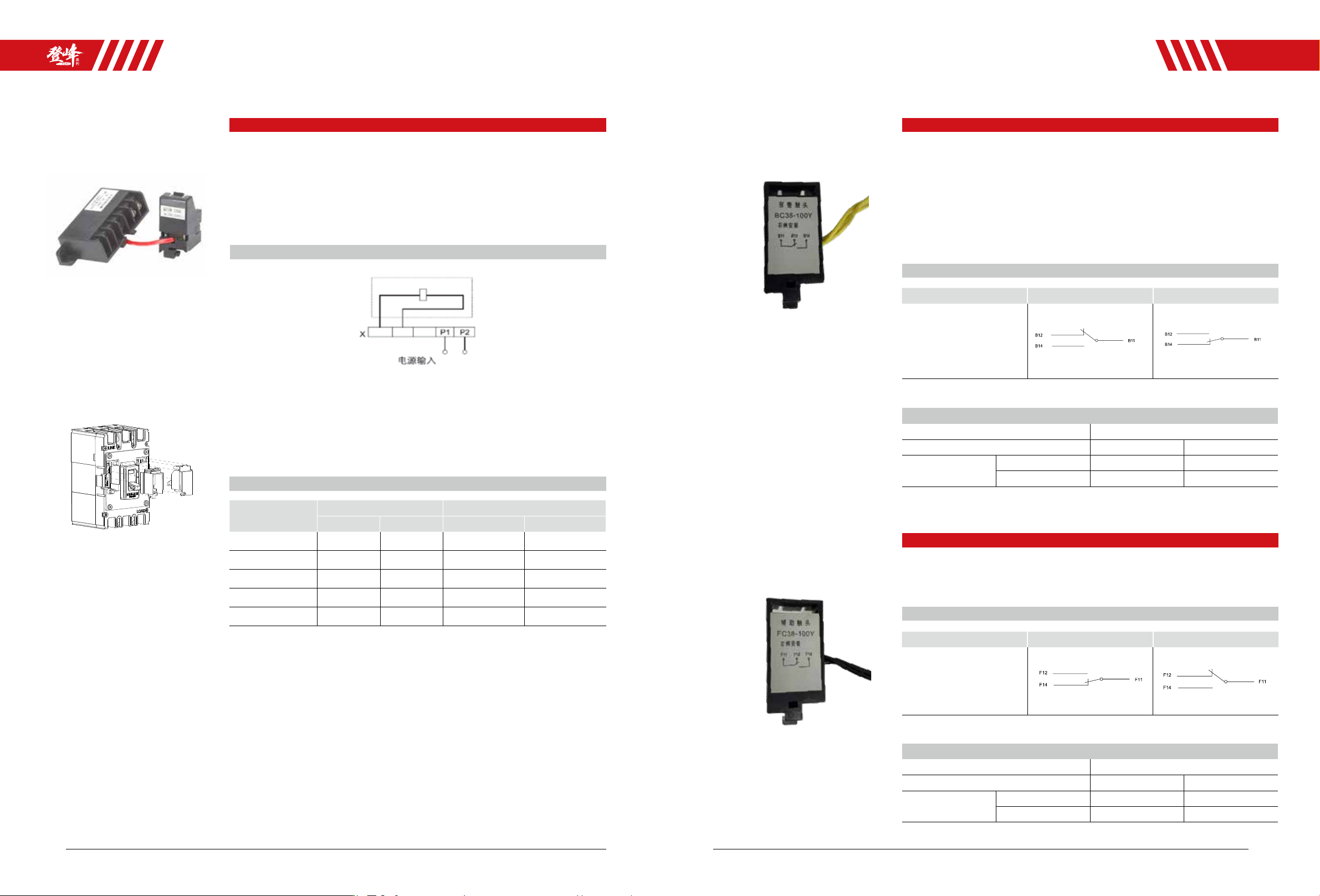

84 83 CDM3v 欠压脱扣器 电气特性 功能 ： 实现断路器的欠电压保护功能 ， 在电源电压过低时断开断路器 ， 保护用电设备 ； 在额定工作电压的 35%-70% 时 ， 欠压脱扣器应可靠使断路器脱扣 ； 在额定工作电压的 80%-110% 时 ， 欠压脱扣器应保证断路器能合闸 ； 在额定工作电压低于 35% 时 ， 欠压脱扣器应防止断路器合闸 ； 说明：X-接线端子排 注：虚线内部为断路器内部附件接线图 接线图 产品型号 CD…
82
81
CDM3v
电气附件可安装位置
●
装配示意图
左附件腔适配：左分励、左欠压、左单辅、左双辅、左报警、左辅报
右附件腔适配：右分励、右单辅、右双辅、右报警、右辅报
CDM3v
分励脱扣器
电气特性
MX 分励脱扣器
功能
：
分励脱扣器是一种远距离操纵分闸的附件
；
在额定控制电源电压的
70%-110%
之间时
，
分励脱扣器应可靠使断路器脱扣
；
断路器通过分励脱扣器脱扣后
，
需就地复位
。
注：虚线内部为断路器内部附件接线图
接线图
产品型号
CDM3v-
安装位置
分励线圈最小动作功率（W）
AC400V AC230V DC24
63/100 左右腔 - 155 150 96
125b 左右腔 - 120 75 115
250
左腔 - 135 165 109
右腔 - 85 75 90
400/630/800 左右腔 - 101 60 98
1600 左腔 - 175 130 80
分励接线图
MX 安装示意图：
ＯＦ
ＭＸ
*注：当额定控制电源电压为DC24V时，有两种解决方案：
1：铜导线最大长度需满足以下要求：
2：若不满足上表要求时，推荐采用以下接线方式进行分励脱扣器控制回路设计：
导线面积
额定控制电源
电压 Uc（DC24V ）
1.5mm
2
2.5mm
2
100%Uc 150m 250m
80%Uc 100m 160m
CDM3v
系列塑料外壳式断路器
附件
CDM3v
系列塑料外壳式断路器
附件
84
83
CDM3v
欠压脱扣器
电气特性
功能
：
实现断路器的欠电压保护功能
，
在电源电压过低时断开断路器
，
保护用电设备
；
在额定工作电压的
35%-70%
时
，
欠压脱扣器应可靠使断路器脱扣
；
在额定工作电压的
80%-110%
时
，
欠压脱扣器应保证断路器能合闸
；
在额定工作电压低于
35%
时
，
欠压脱扣器应防止断路器合闸
；
说明：X-接线端子排
注：虚线内部为断路器内部附件接线图
接线图
产品型号
CDM3v-
欠压线圈保持功耗（W） 欠压线圈起吸最小功率（W）
AC400V AC230V AC400V AC230V
63/100 0.94 0.94 助吸式 助吸式
125b 0.44 0.44 助吸式 助吸式
250 0.6 0.6 助吸式 助吸式
400/630/800 0.77 0.75 225 190
1600 1.12 1.08 助吸式 助吸式
欠压接线图
MN 欠压脱扣器
欠压脱扣器安装示意图：
ＭＮ
ＯＦ
CDM3v
报警触头
功能：用于指示断路器在不脱扣（ON或OFF）或脱扣（Trip）状态的附件，当报警触头指示断路
器在Trp （脱扣）状态时，有以下可能
■
有过载或短路故障
■
人为试验按钮脱扣
■
分励脱扣器动作
■
线路故障，欠压脱扣器动作
电气接线图
附件名称 合闸（ON）/ 分闸（OFF） 脱扣（Trip）
报警触头
报警触头电气参数
约定发热电流（A） 3A
使用类别 GB14048.5-1 AC15 DC13
工作电压 50/60 HZ
AC400V 0.3A -
DC220V - 0.15A
报警触头
CDM3v
辅助触头
功能：接在开关电器辅助回路中，用于指示断路器在通电（ON）或不通电（OFF或Trip）状态
电气接线图
附件名称 合闸 (ON) 分闸（OFF）/ 脱扣（Trip）
辅助触头
