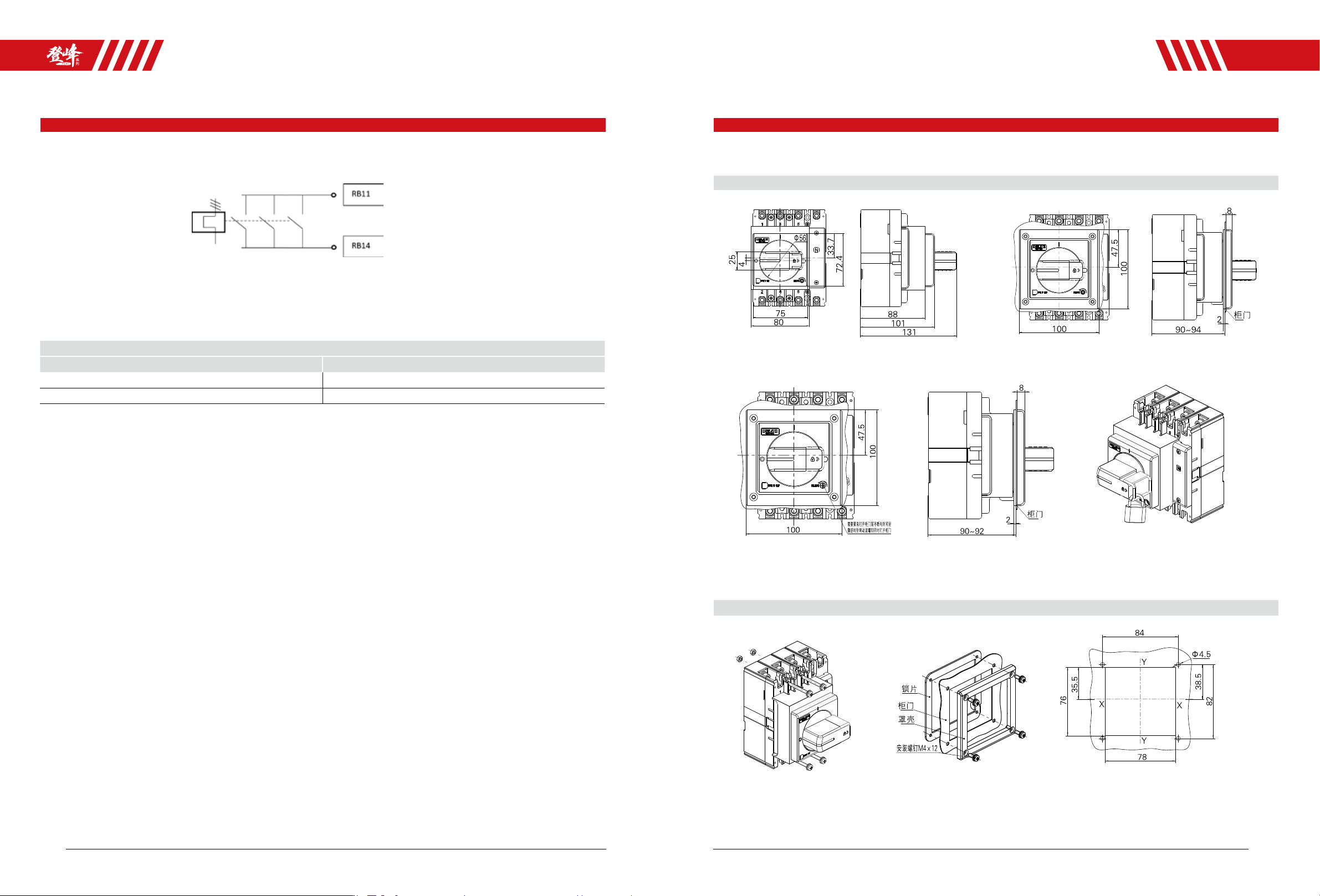

88 87 CDM3v 手操机构 直接手操尺寸 通过手柄的旋转方式来操作断路器，符合人体工程设计的旋转手柄使断路器操作更灵活 有两种形式的旋转手柄操作机构： 直接旋转手操（圆形手操，方形手操） 延伸旋转手操（圆形延伸手操，方形延伸手操） 用户可视化信息、设置 3 个位置指示：分闸（ OFF ） 合闸（ ON ） 脱扣（ TRIP ） 门打开时，断路器不能合闸 合闸时无法开门 延伸手柄的轴长可以定制，依据断路器背部到们的距离而定 圆形：适…

100%1 / 24
86
85
CDM3v
过载报警不脱扣
CDM3v
机床专用手操
安装尺寸
安装方式及开孔尺寸
产品使用一组常开触点，当产品中任意一相发生过载故障，产品将在一定延时时间范围内给出报警信号。 适用于 CDM3v-63/100 产品
不带防尘罩安装尺寸
带有门联锁的安装尺寸
机床手柄卡入手操机构内，
在锁紧螺钉
防尘罩装配：
将锁片、柜门、罩壳由内向外用
螺钉锁紧
柜门开孔尺寸：
若未安装防尘罩则不需加工 4 个孔
带防尘罩安装尺寸（安装后柜体 IP40）
1. 具备该功能的产品无过载保护。
2. 过载故障消失后，基于热效应，本产品仍会在一段时间内继续保持报警状态。
3. 产品默认为引线结构，默认线长约为 220mm。
电气参数
接线原理图
过载报警不脱扣
额定工作电压 工作电流
AC250V 0.5A
DC230V 0.5A
CDM3v
系列塑料外壳式断路器
附件
CDM3v
系列塑料外壳式断路器
附件
88
87
CDM3v

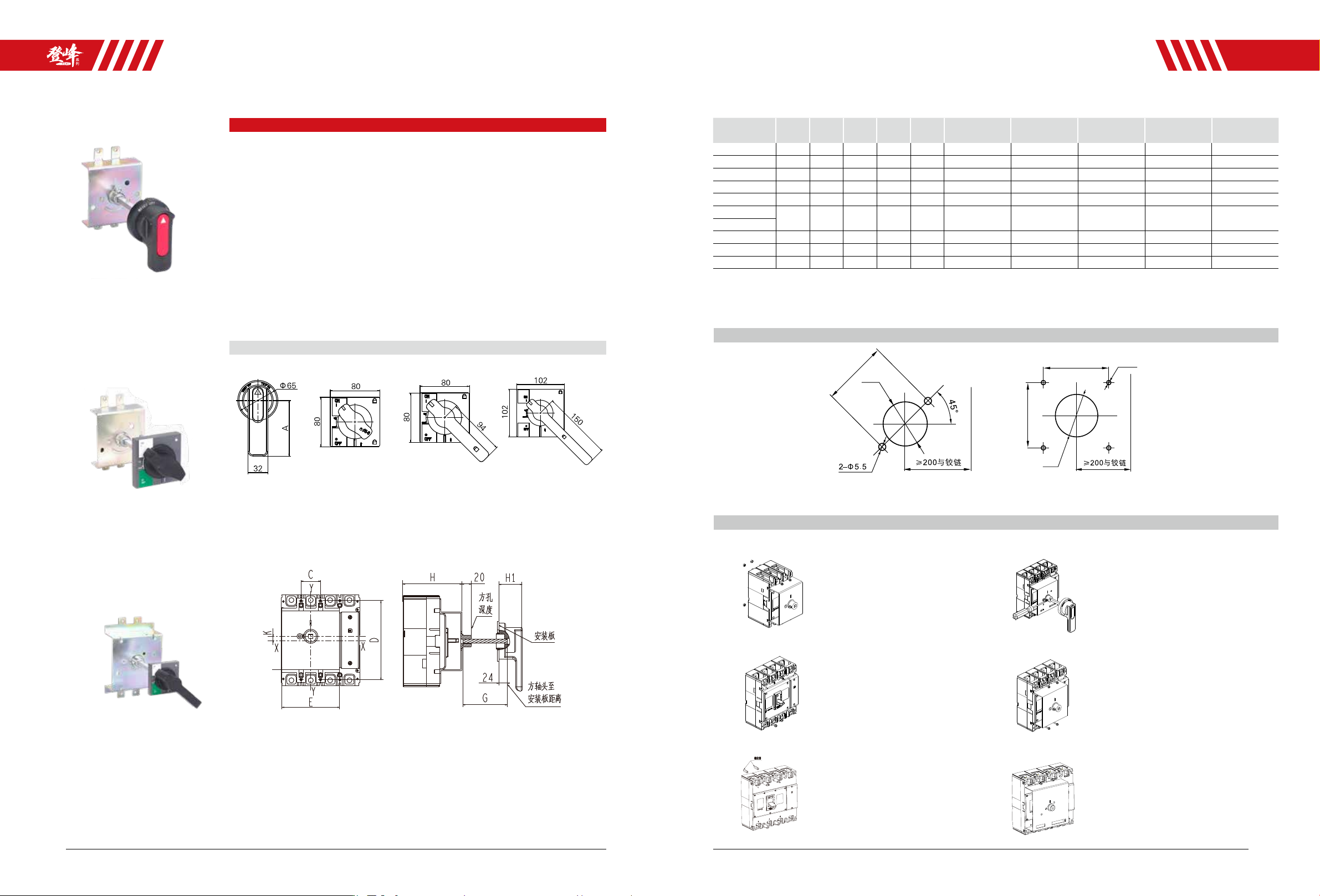

手操机构
直接手操尺寸
通过手柄的旋转方式来操作断路器，符合人体工程设计的旋转手柄使断路器操作更灵活
有两种形式的旋转手柄操作机构：
直接旋转手操（圆形手操，方形手操）
延伸旋转手操（圆形延伸手操，方形延伸手操）
用户可视化信息、设置
3 个位置指示：分闸（OFF） 合闸（ON） 脱扣（TRIP）
门打开时，断路器不能合闸
合闸时无法开门
延伸手柄的轴长可以定制，依据断路器背部到们的距离而定
圆形：适用于
CDM3v-63 ～ 800
方形：适用于
CDM3v-63 ～ 250
方形：适用于
CDM3v-400 ～ 800
方形：适用于
CDM3v-1600
手动操作机构安装尺寸
柜门安装开孔尺寸
注：1. A*：63-250 可选 95mm,400-800 可选 125mm
2. G* ：如需其它长度尺寸可联系厂家定制
3. CDM3v-400/630/630b 手操的操作非正中心，开孔时请务必注意 K 值；
• 适用于 CDM3v- 63/100/125b/400/630, CDM3vL-125/400
第 1 步
断路器手柄卡入手操机构内，
再锁紧螺钉
第 1 步
取下断路器中盖 4 个螺钉
第 1 步
安装手操螺杆
检查步骤
插入方轴用螺丝刀锁紧螺
钉，套上手柄检查
产品合分再扣情况
第 2 步
断路器手柄卡入手操机构内 ,
再锁紧螺钉 ;
检查步骤同上
第 2 步
断路器于柄卡入手操机构内，
再锁紧螺钉 ;
检查步骤同上
• 适用于 CDM3v- 160/250/1600, CDM3vL-160/250
• 适用于 CDM3v- 630b/800, CDM3vL-630/800
产品型号
CDM3v-
A* C D E H
G* 直接手动操作
机构
G* 延伸手动操动
机构（默认）
圆形手柄高度 H1 方形手柄高度 H1
基座中心与手操中
心偏移量 K
63/100 C 65 25 111 75 110 40 150 48 48 0
125b S 65 30 129 92 106 40 150 48 48 0
125b F 65 30 129 92 124 40 150 48 48 0
160/250 S 65 35 143 105 107 40 150 48 48 0
160/250 F/N 65 35 143 105 124 40 150 48 48 0
400 F/N
95 44 215 150 154 40 150 48 70 5
630 F
630b F/N 95 58 200 182 155 40 150 48 70 -6
800 F/N 95 70 243 208 175 40 150 48 70 0
1600F/N - 70 320 193 236 40 150 - 91 -
手操机构安装方式
圆形手柄柜门开孔
14
80
65
65
80
Φ65
Φ4.5
Φ42
Φ36
53
32
A
94
80
80
附件尺寸
●
CDM6s63~800A
延伸转动手柄
(mm)
圆形
方形
CDM6s63,CDM6s100
CDM6s250
CDM6s400,CDM6s630
CDM6s800
14
65
65
Φ65
Φ5.5
Φ42
Φ36
53
32
A
94
L
L
H
H
附件尺寸
●
CDM6s63~800A
延伸转动手柄
(mm)
圆形
方形
CDM6s63,CDM6s100
CDM6s250
CDM6s400,CDM6s630
CDM6s800
方形手柄柜门开孔
CDM3v
系列塑料外壳式断路器
附件
CDM3v
系列塑料外壳式断路器
附件
90
89
• 适用于 CDM3v- 63~100/1600 • 适用于 CDM3v- 125b~800，CDM3vL-125~800
第 1 步
手柄调整至分闸位置
第 2 步
装上电操并锁紧螺钉、螺母
第 1 步
安装电操安装杆
第 2 步
手柄调整至分闸位置
第 3 步
装上电操并锁紧螺钉
CDM3v

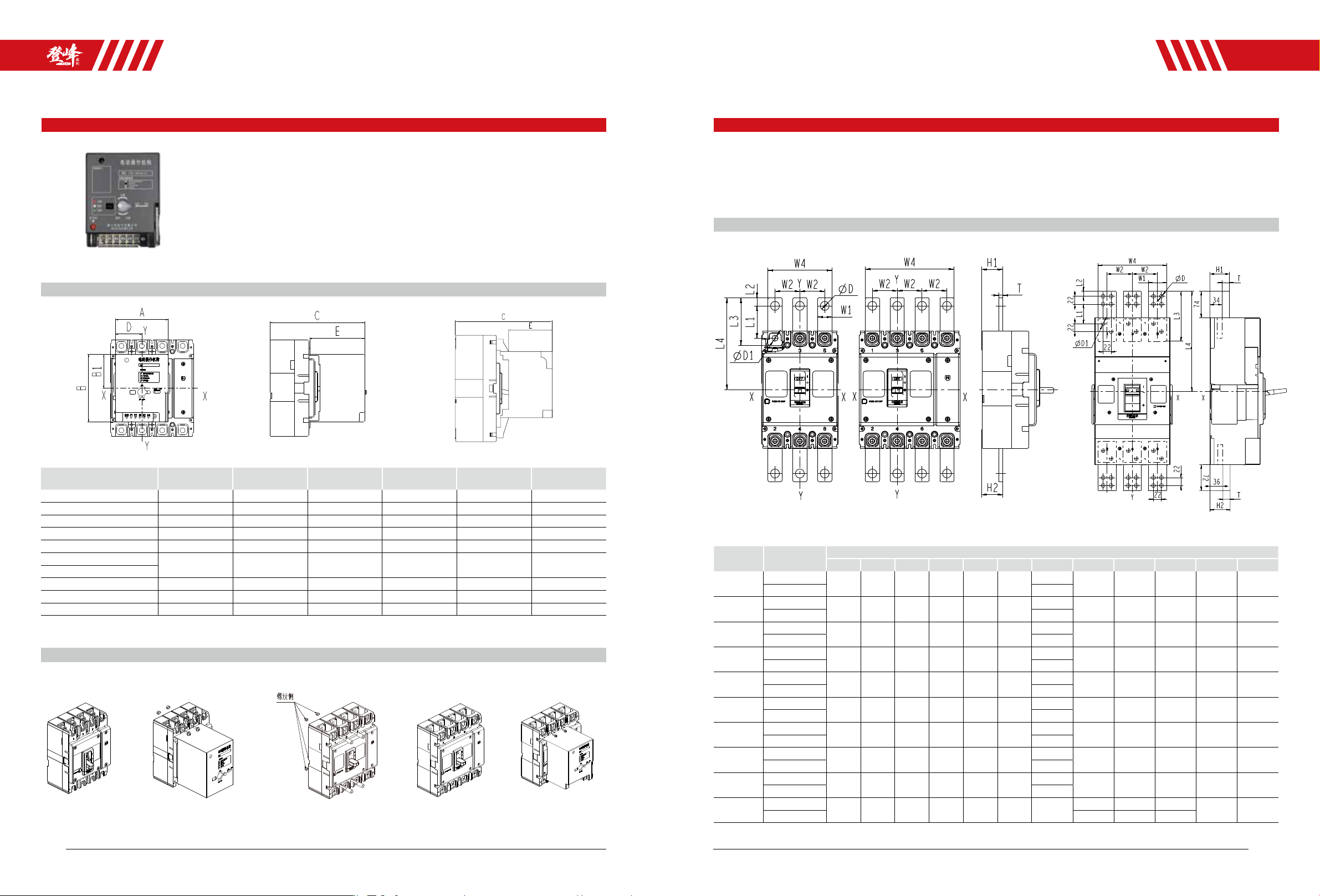

电操机构
电操机构安装方式
电操尺寸
功能：适用于断路器远距离电动闭合，断开及再扣以及自动化控制场合
电操机构额定电压： AC400V；AC230V/DC220V；AC110V/DC110V；DC24V
电操机构工作电压范围：80%-110%Ue
CD2 电操电压与允差范围
CD2： 63A-250A：操作频次为每小时不大于 180 次，动作时间
≤
0.7s
CD2：400A-1600A：操作频次为每小时不大于 60 次，动作时间
≤
1s
带电动操作机构的断路器脱扣跳闸后，电动操作机构必须先分闸，然后才能合闸
CDM3v-800CDM3v-63~630/1600
产品型号
CDM3v-
A B B1 C D E
63/100 C 75 112 56 151 37.5 93
125b S 91 116 58 159 45.5 92
125b F 91 116 58 177 45.5 92
160/250 S 91 118 59 163 45.5 96
160/250 F/N 91 118 59 180 45.5 96
400 F/N
131 175 95.5 243.5 65.5 147
630 F
630b F/N 131 175 84.5 240 65.5 142
800 F/N 131 175 99 255 65.5 115
1600 F/N 131 177 63 281 65.5 141
CDM3v
扩展端子
直扩展端子尺寸
扩展端子连接到断路器的标准端子上，从而在较小的空间内提供多种接线方案：
母排，扩展端子可以连接到断路器的进线端或出线端。
直扩展排 适用于 CDM3v-63~800 直扩展排适用于 CDM3v-1600
产品型号
CDM3v-
极数
扩展直排对应尺寸
L1 L2 L3 L4 W1 W2 W4 H1 H2 T
ΦD1 ΦD
63/100 C
3P
24.5 8 40 90.5 16 25
66
26.5 26.5 3 8 8
4P 91
125b S
3P
24.5 8 40 98.5 16 30
76
27 26.5 3 8 8
4P 106
125b F
3P
24.5 8 40 98.5 16 30
76
31.5 31 3 8 8
4P 106
160/250 S
3P
45.5 11.5 67 129.5 20 35
90
30 30 6 8.5 12. 5
4P 125
160/250 F/N
3P
45.5 11.5 67 129.5 20 35
90
29 29 6 8.5 12.5
4P 125
400 F/N
3P
42.5 16.2 70 171.2 29.5 48
125.5
44.5 44.5 8 10.5 12.5
4P 173.5
630 F
3P
42.5 16 70 171 30 48
126
48.5 48.5 12 10.5 12.5
4P 174
630b F
3P
86 20 120 217 40 58
156
49.5 49.5 10 13 13
4P 214
800 F/N
3P
71.5 15 97.5 208 44 70
184
50.5 55 10 14 14
4P 254
1600 F/N
3P(800A~1250)
53 14 125 278 50 70 190
49 51 15
11 11
3P(1600A) 54 56 20
