NPM- D3 A 20 24. 0612 - 20 - 4.2 贴装吸嘴构成 根据客户生产形态可以 选择最佳组合 ，吸嘴都是选购件 。 ・ 孔形状，只表示最大 尺寸。与实 际形状不同。 ・ No. 末尾含有 “C” 的吸嘴，尖端材 料是陶瓷。 ・ 吸嘴 No. 有 “N” 的吸嘴， 2D 代码经过吸嘴凸缘加 工的 NPM 系列 、 NPM-X 系列专用的吸嘴。 2D 代码的吸嘴，进行吸 嘴 No. 的校对，可以 检测出吸嘴的 安装错误…
NPM-D3A 2024.0612
- 19 -
4.1
工作头构成

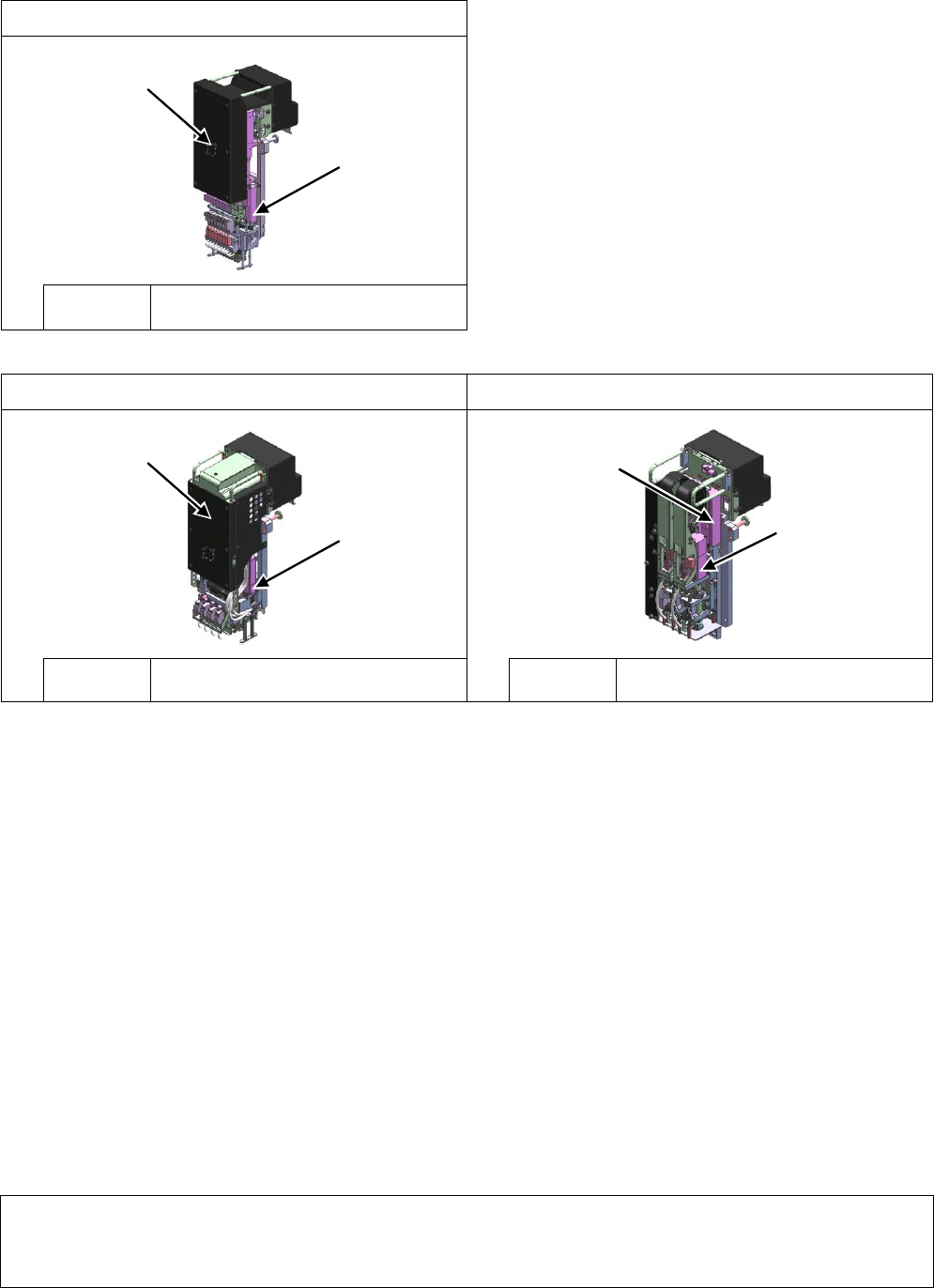

■ 贴装头
轻量 16 吸嘴贴装头 V3A
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
附属品
吸嘴交换器
(16/ 12 吸嘴贴装头用)
轻量 8 吸嘴贴装头
※
1
2 吸嘴贴装头
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
旋转用马达
(θ
轴
)
附属品
・吸嘴交换器(8 吸嘴贴装头用)
附属品
・吸嘴交换器(2 吸嘴贴装头用)
※ 吸嘴交换器和
NPM
系列、
NPM-X
系列的各贴装头有兼容性。
※1 轻量
8
吸嘴贴装头用的吸嘴座是专用的。
Remarks
• 以上附属品中，不包括预备工作头。
选择预备工作头时，请同时选择各工作头对应的选购件。
详细请参照「9. 选购件」。
NPM-D3A 2024.0612
- 20 -
4.2
贴装吸嘴构成
根据客户生产形态可以选择最佳组合，吸嘴都是选购件。
・孔形状，只表示最大尺寸。与实际形状不同。
・
No.
末尾含有
“C”
的吸嘴，尖端材料是陶瓷。
・吸嘴
No.
有
“N”
的吸嘴，
2D
代码经过吸嘴凸缘加工的
NPM
系列、
NPM-X
系列专用的吸嘴。
2D
代码的吸嘴，进行吸嘴
No.
的校对，可以检测出吸嘴的安装错误。
・吸嘴
No.
没有
“N”
的吸嘴，与
CM
系列
(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)
为共通的吸嘴。
・识别方式根据元件决定。

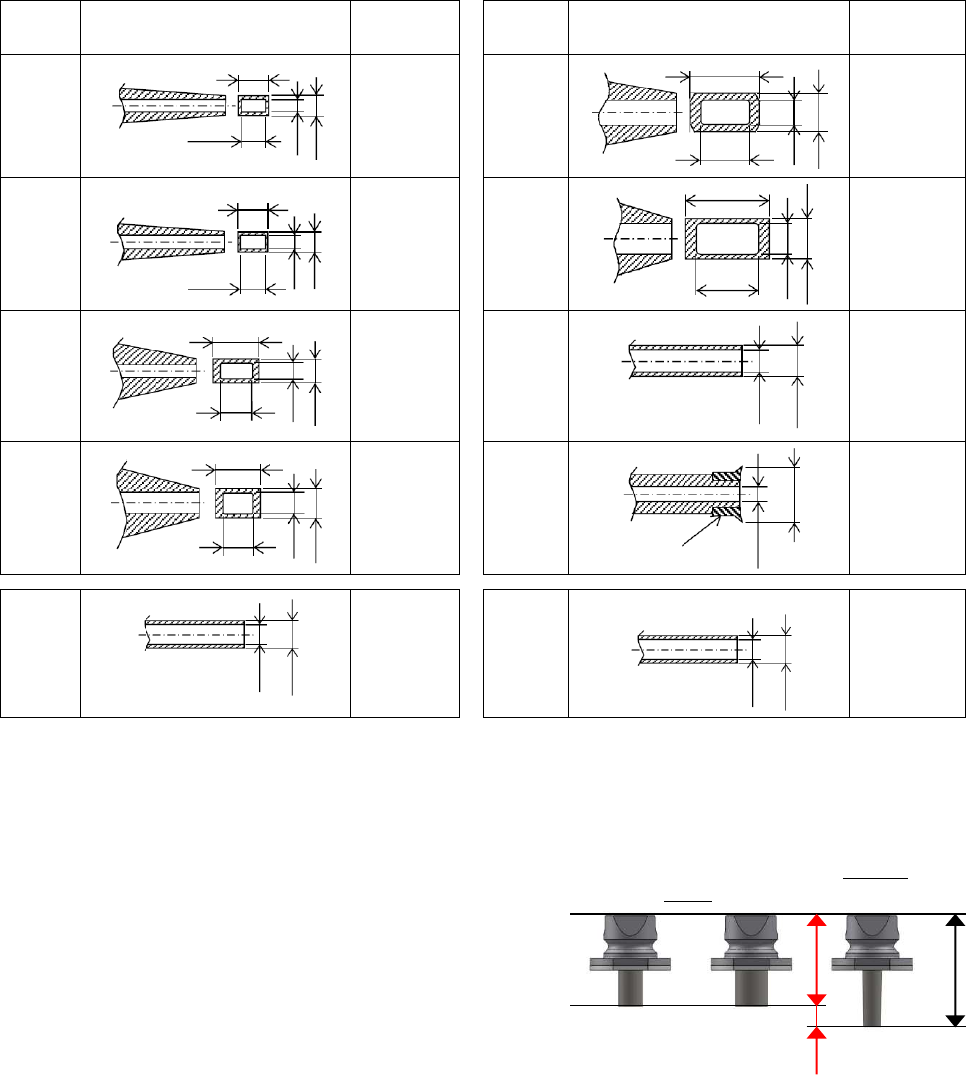

■ 轻量 16 吸嘴贴装头 V3A 用吸嘴
No.
尖端形状
(单位: mm)
对象元件
(代表例)
No.
尖端形状
(单位: mm)
对象元件
(代表例)
276CS
276CSN
0.3
0.1
0.2
0.24
03015R
230CS
230CSN
1.0
0.4
0.7
0.6
1005R/C
1608R/C
256CS
256CSN
0.39
0.17
0.32
0.3
0402R/C
235CS
235CSN
1.6
0.6
1.2
0.8
1608R/C
2012R/C
3216R/C
SS-Mini Tr/ Di
S-Mini Tr/Di
225CS
225CSN
0.6
0.27
0.4
0.35
0603R/C
240CS
240CSN
φ1.8
φ2.4
3216R/C
4532R/C
TAN-X
226CS
226CSN
0.6
0.3
0.4
0.5
0603R/C
1005R/C
140S
140SN
φ1.5
φ4
垫
Al 电解
SOP
101GS
101GSN
※
1
φ2
φ3
Inductor
4532R/C
5848R/C
Al 电解
102GS
102GSN
※
1
φ3
φ4
Inductor
4532R/C
5848R/C
Al 电解
※1 101GS/ GSN, 102GS/ GSN 是轻量 16 吸嘴贴装头用的短吸嘴。
使用短吸嘴时，有以下 (1)～(7)的限制事项，详细请参照选购件。
(1) 不能根据吸嘴识别进行的测量、不可检查附着物
(2) 禁止吸着在吸着面为凹形状的面
(3) 短吸嘴的长度为 11.3 mm 固定
(4) 各元件吸着时的吸着压量≦ 0.3 mm
(5) 不对应过滤识别（不可对应过滤识别元件）
(6) 不对应 LCR 检查器
(7) 不对应轻量 16 吸嘴贴装定负荷控制(许可证)
短吸嘴
（参考）
标准吸嘴
[101GS/GSN]
外径：φ3
内径：φ2
[102GS/GSN]
外径：φ4
内径：φ3
13.8
11.3
2.5
NPM-D3A 2024.0612
- 21 -

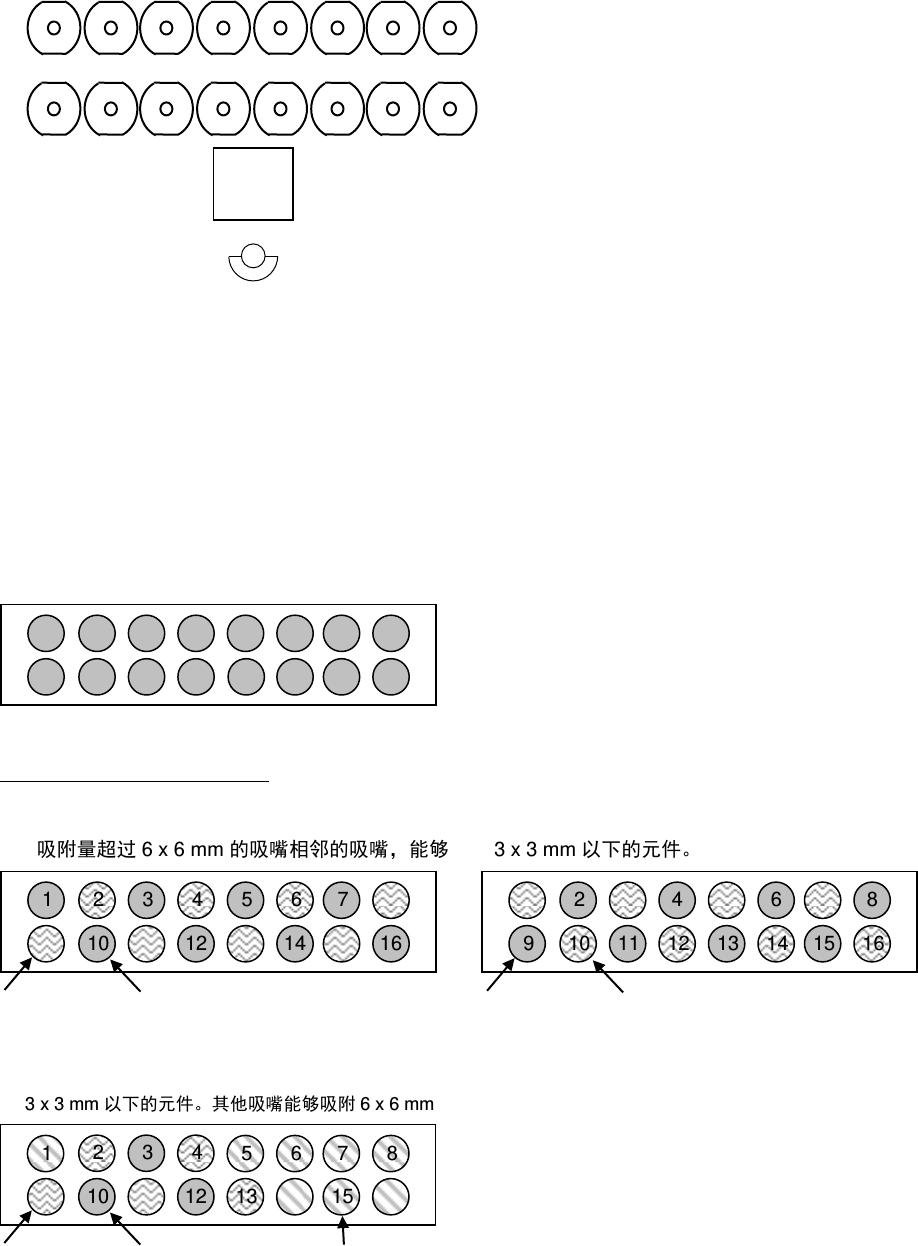

■ 轻量 16 吸嘴贴装头 V3A 的吸嘴布局
轻量 16 吸嘴贴装头 V3A 的吸嘴布局和最多安装数量
(上图是俯视图)
※
轻量
16
吸嘴贴装头
V3A
用吸嘴，前页的
8
种类是标准规格，
但也可使用 NPM 系列、NPM-X 系列的 16/ 12 吸嘴贴装头用或 CM 系列的 12 吸嘴贴装头用吸嘴。
※ 不可使用 NPM 系列、NPM-X 系列的轻量 8/ 8 吸嘴贴装头用或 CM 系列的 8 吸嘴贴装头用吸嘴。
※ 不可使用 AM100 的吸嘴。
■ 能够吸附的元件尺寸和吸嘴配置
轻量 16 吸嘴贴装头 V3A 能够吸附的元件尺寸(A)如下。(●: 能够吸附，○: 不能吸附)
透过识别时能够吸附的元件尺寸为 6 × 6 mm 以下。
6 × 6 mm 以下的元件
(A × A ≦6 × 6)
超过 6 × 6 mm ~ 8.5 × 8.5 mm
(6 × 6 ＜ A × A ≦ 8.5 × 8.5)
・同一圈最多可吸附 8 个 6 x 6 mm 以上的元件，该情况下有 2 种交错排列配置，如下所示。
・与吸附量超过 6 x 6 mm 的吸嘴相邻的吸嘴，能够吸附 3 x 3 mm 以下的元件。
（例）如下图所示③、⑩、⑫，吸附超过 6 x 6 mm 时，相邻的②、④、⑨、⑪、⑬能够吸附
3 x 3 mm 以下的元件。其他吸嘴能够吸附 6 x 6 mm 以下的元件。
1
6
9
10
14
7
8
15
16
13
11
2
3
4
5
12
头部相机
1
2
3
4
9
10
11
5
6
14
13
12
7
8
16
15
1
3
5
10
12
14
7
16
2
4
9
6
8
11
13
15
9
11
13
2
4
6
15
8
10
12
1
14
16
3
5
7
3 x 3 mm 以下
超过 6 x 6 mm
超过 6 x 6 mm
3 x 3 mm 以下
1
3
5
10
12
7
2
4
9
11
13
3 x 3 mm 以下
超过 6 x 6 mm
6
8
15
14
16
6 x 6 mm 以下
