NPM-D3A 2024.0612
- 94 -

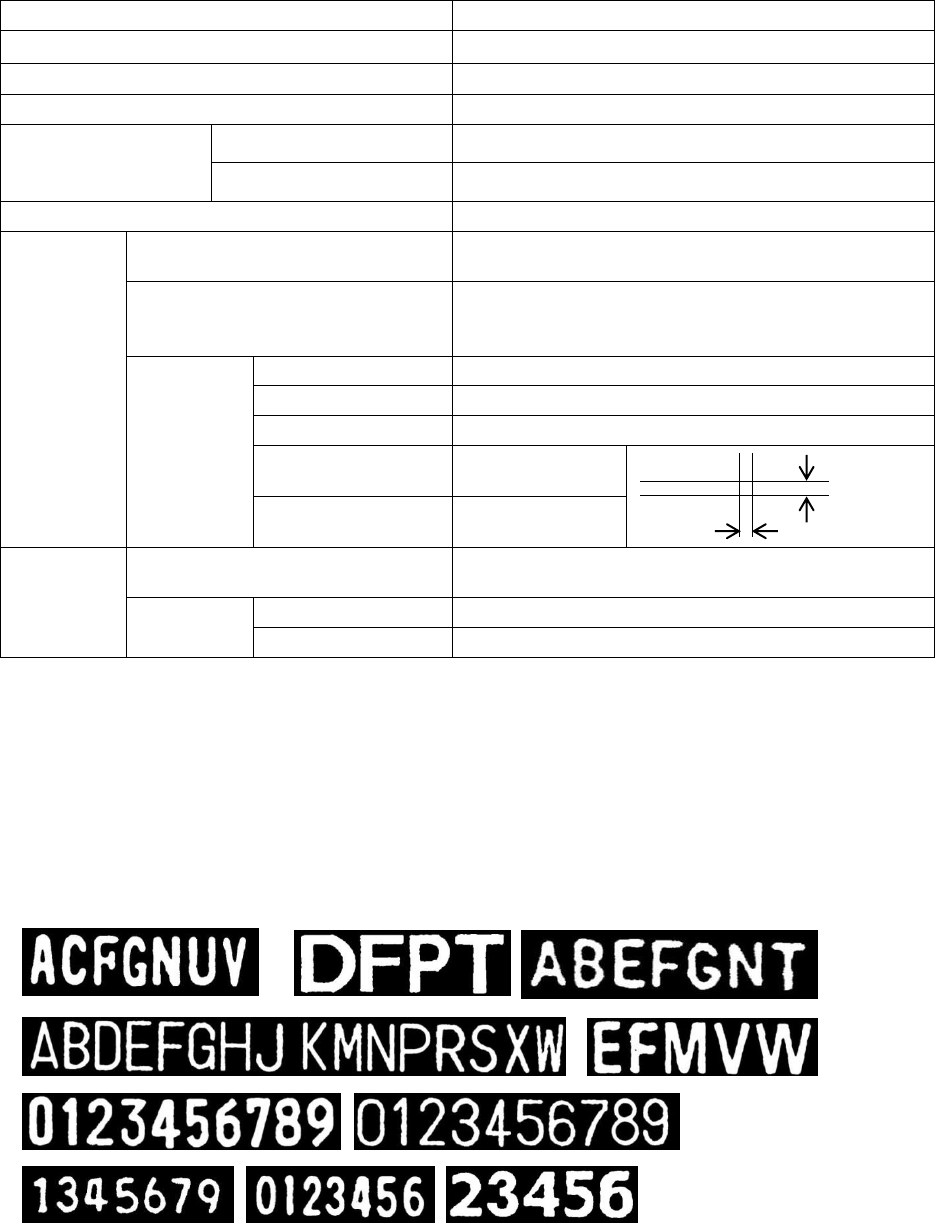

■ 基本规格
项 目
内 容
对象元件
托盘元件、以及编带供料器元件
元件核对字符数
最大 30 字符
信息跟踪字符数
最大 30 字符
检查时间
※
1
（元件校对
＋跟踪检查）
1 视野
1.5 秒以内
4 视野
2.5 秒以内
识别条件
※
2
字符
推荐的字体
Gothic 字体
※
3
※ 斜体字符、点符号、下划线字符是对象外的。
对象字符
数字、英文大写字、英文小写字
※ 英文小写字符中，以下是对象外的。
‘ｉ’(音:阿尔)、‘ｊ’(音:解)、‘ｌ’(音:哎欧)
印刷条件
印字
激光刻印
尺寸 (宽 x 高)
0.5 mm x 0.8 mm 以上
线宽
0.1 mm 以上
字符间隔
0.1 mm 以上
行距
0.1 mm 以上
2D 代码
对象代码
QR 代码、Micro QR 代码、
Data Matrix (ECC200)
印字条件
印字
激光刻印
单元尺寸
0.15 mm 以上
※1 以下的情况可能会使检查时间发生变化
1) 网络通信的负荷
2) 检查服务器 PC 处于其他的应用执行状态
※2 以下情况可能导致识别性能降低。
1) 元件表面有脏污、伤痕、杂物附着等
2) 有印字不均、字体破断等的印字状态不良时
3) 设备的使用环境、元件口袋的形状设计等对拍摄图像有影响时
4) 识别对象字符数是固定的、在相同的位数位置处有类似字符的印字时
(例:‘O’(音：欧) 和‘0’(零))
※
3
因为类似的字体很多，而且激光刻印设备的各公司可能都有自己原本的字体，
所以对字体没有明确的规定。
作为参考，下面列出了有识别实绩的样本。
也可由本公司事前进行识别确认。详细内容请询问。
文字間
A B C D E
1 2 3 4 5
NPM-D3A 2024.0612
- 95 -

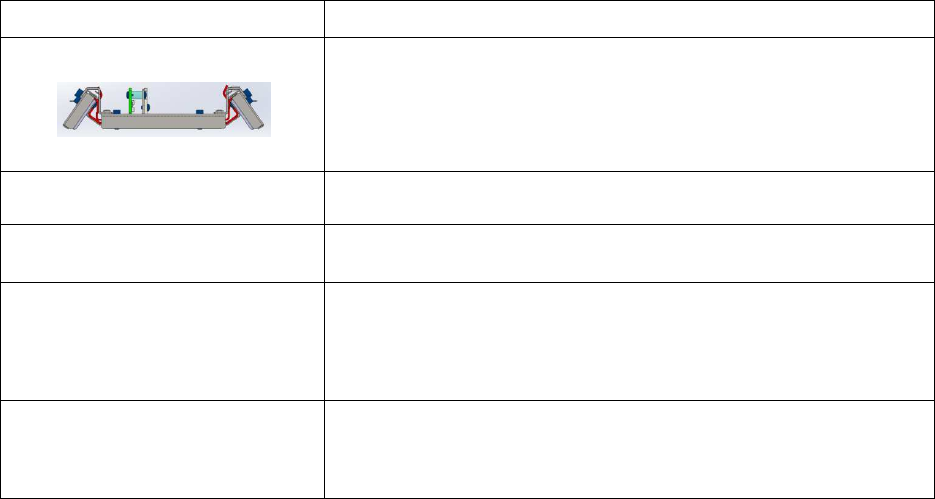

■ 基本构成
项 目
内 容
头部相机 LED 照明 2
这是为了对字符、2D 代码进行识别而追加装备了 LED 照明的、
头部相机 LED 照明。
托盘供料器成套设置
这是吸着前检查(字符・2D)时的专用调整螺栓。
另外、托盘供料器是、用调整螺栓来设置。
吸着前检查 (字符・2D) 的许可证
每 1 台设备都需要许可证。
吸着前检查服务器电脑
这是运行对极性进行识别的吸着前检查服务器软件的电脑。
硬件以及软件的规格以 NPM-DGS 为准。
※ 请由客户准备。
※ 可与 NPM-DGS 客户端电脑共用 (推荐)。
但不能与 NPM-DGS 服务器电脑共用。
图像处理软件许可证
这是对字符、2D 代码进行识别的图像处理软件的许可证。
需要在吸着前检查服务器电脑中安装许可证。
装了附属的 USB 密钥锁后就可识别。
※使用本许可证、在生产线的代表设备里面、请购买一个。
NPM-D3A 2024.0612
- 96 -
5.12
留言板
触摸屏在超过一定时间
※
1
没有任何操作时，可以显示客户设定的图像
※
2
。
可将操作员教育指导图像，换班时的交接信息等，设定为显示图像。
有效利用操作屏，并可在生产中进行操作员的教育指导。
※1 时间可由客户从触摸屏针对不同设备分别设定。
※2 图像可经由 LNB，针对不同设备分别设定。
■ 功能概要
显示图像张数
每个设备，最多可设定 10 张图像。
另外，设备在生产中也可进行设定。
错误画面优先显示
在显示留言板的设定图像时，如果有错误发生，自动从留言板图像切换至错误显示画面。
5.13
贴装头诊断
通过诊断贴装头，预防故障发生，确保设备安定运行。
■ 功能概要
空气泄漏检查 (
※
3
)
在密闭状态下测定阀 ON/OFF 时的流量。
流量传感器归零检查
测定流量传感器的偏差。
空气堵塞检查
在释放状态下测定阀 ON/OFF 时的流量。
Z 轴、θ 轴动作检查
测定 Z 轴、θ 轴马达，在高速和低速运转时的扭矩。
※3 需要治具（吸嘴）来诊断空气泄漏检查。
根据贴装头的类型，所需的吸嘴的种类和数量不同，请查看下表。
2 吸嘴用的治具吸嘴，由于是贴装头诊断专用治具吸嘴，所以只能是没有条码的吸嘴。
所需
数量
无条形码
有条形码
Parts No.
吸嘴
No.
Parts No.
吸嘴
No.
轻量
16
吸嘴贴装头
V3A
、
V2
16
N610148258AA
256CS
N610148260AA
256CSN
轻量
8
吸嘴贴装头
8
N610140967AB
256C
N610140968AB
256CN
2
吸嘴贴装头
2
MTKU002588AA
DIAG
―
―
