NPM-D3A 2024.0612
- 95 -
■ 基本构成
项 目
内 容
头部相机 LED 照明 2
这是为了对字符、2D 代码进行识别而追加装备了 LED 照明的、
头部相机 LED 照明。
托盘供料器成套设置
这是吸着前检查(字符・2D)时的专用调整螺栓。
另外、托盘供料器是、用调整螺栓来设置。
吸着前检查 (字符・2D) 的许可证
每 1 台设备都需要许可证。
吸着前检查服务器电脑
这是运行对极性进行识别的吸着前检查服务器软件的电脑。
硬件以及软件的规格以 NPM-DGS 为准。
※ 请由客户准备。
※ 可与 NPM-DGS 客户端电脑共用 (推荐)。
但不能与 NPM-DGS 服务器电脑共用。
图像处理软件许可证
这是对字符、2D 代码进行识别的图像处理软件的许可证。
需要在吸着前检查服务器电脑中安装许可证。
装了附属的 USB 密钥锁后就可识别。
※使用本许可证、在生产线的代表设备里面、请购买一个。
NPM-D3A 2024.0612
- 96 -
5.12
留言板
触摸屏在超过一定时间
※
1
没有任何操作时，可以显示客户设定的图像
※
2
。
可将操作员教育指导图像，换班时的交接信息等，设定为显示图像。
有效利用操作屏，并可在生产中进行操作员的教育指导。
※1 时间可由客户从触摸屏针对不同设备分别设定。
※2 图像可经由 LNB，针对不同设备分别设定。
■ 功能概要
显示图像张数
每个设备，最多可设定 10 张图像。
另外，设备在生产中也可进行设定。
错误画面优先显示
在显示留言板的设定图像时，如果有错误发生，自动从留言板图像切换至错误显示画面。
5.13
贴装头诊断
通过诊断贴装头，预防故障发生，确保设备安定运行。
■ 功能概要
空气泄漏检查 (
※
3
)
在密闭状态下测定阀 ON/OFF 时的流量。
流量传感器归零检查
测定流量传感器的偏差。
空气堵塞检查
在释放状态下测定阀 ON/OFF 时的流量。
Z 轴、θ 轴动作检查
测定 Z 轴、θ 轴马达，在高速和低速运转时的扭矩。
※3 需要治具（吸嘴）来诊断空气泄漏检查。
根据贴装头的类型，所需的吸嘴的种类和数量不同，请查看下表。
2 吸嘴用的治具吸嘴，由于是贴装头诊断专用治具吸嘴，所以只能是没有条码的吸嘴。
所需
数量
无条形码
有条形码
Parts No.
吸嘴
No.
Parts No.
吸嘴
No.
轻量
16
吸嘴贴装头
V3A
、
V2
16
N610148258AA
256CS
N610148260AA
256CSN
轻量
8
吸嘴贴装头
8
N610140967AB
256C
N610140968AB
256CN
2
吸嘴贴装头
2
MTKU002588AA
DIAG
―
―
NPM-D3A 2024.0612
- 97 -
5.14
远程操作
通过将在设备中发生的错误集中到远程终端，并通过远程操作进行恢复，从而实现缩短错误恢复时间，并为提高运行率和省人
化做出贡献。
通过提供可远程检测设备错误的发生和执行恢复操作的机制，使恢复作业集中化，从而缩短“现场作业人员对错误信号意识延
迟”和“移动至出错设备的时间损耗”。

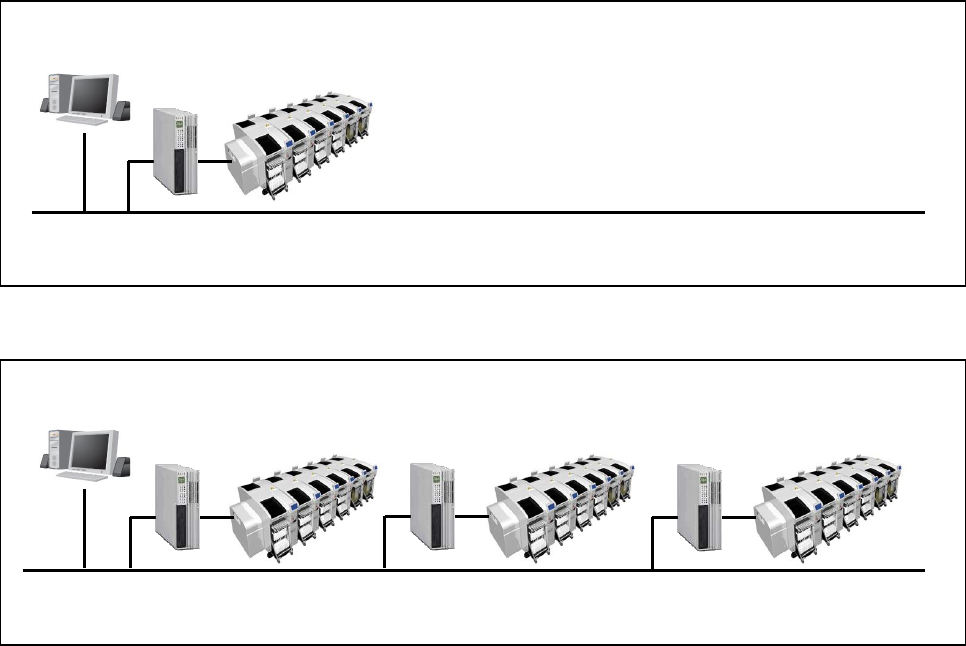

■ 系统构成图
基本构成
集中管理型
远程操作终端
LNB
(FA
电脑)
LNB
(FA
电脑
)
LNB
(FA
电脑
)
远程操作终端
LNB
(FA
电脑
)
