NPM-D3A 2024.0612
- 4 -
通用性
编带供料器自由配置
※
如果在同一工作台内，可以自由配置编带供料器。
生产中可以交替进行元件配置、在空供料器槽可以配置下一机种的供料器。
※ 需要通过「支援站: 元件校对类型」对编带供料器事先写入信息。
同时需要「元件校对(许可证)」。
工作头交换功能
NPM-D3A 能够以工作台为单位任意选择各种工作头。
※
1
※1 工作头以工作台为单位进行选择。前、后工作台可以设定不同类型的工作头。
但是，在托盘供料器的工作台，只可对应轻量 8 吸嘴贴装头,2 吸嘴贴装头。
编带供料器数量、托盘设置数量
NPM-D3A 上最多可设置 34 站双式编带供料器。
(编带宽 8 mm 时)
此时，能够设置 68 个卷盘。
17 站 × 2 卷盘 × 2 工作台
= 能够设置 68 个 8 mm 编带卷盘
连接托盘供料器(选购件)的工作台时，
能够最大安装 20 品种托盘。
供料器工作台
17 站
托盘供料器
20 个
供料器工作台
供料器工作台
17 站
17 站
NPM-D3A 2024.0612
- 5 -
与 CM 系列的兼容性
NPM 系列确保了在 CM 系列(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)中有丰富实绩的
供料器、吸嘴等兼容性。

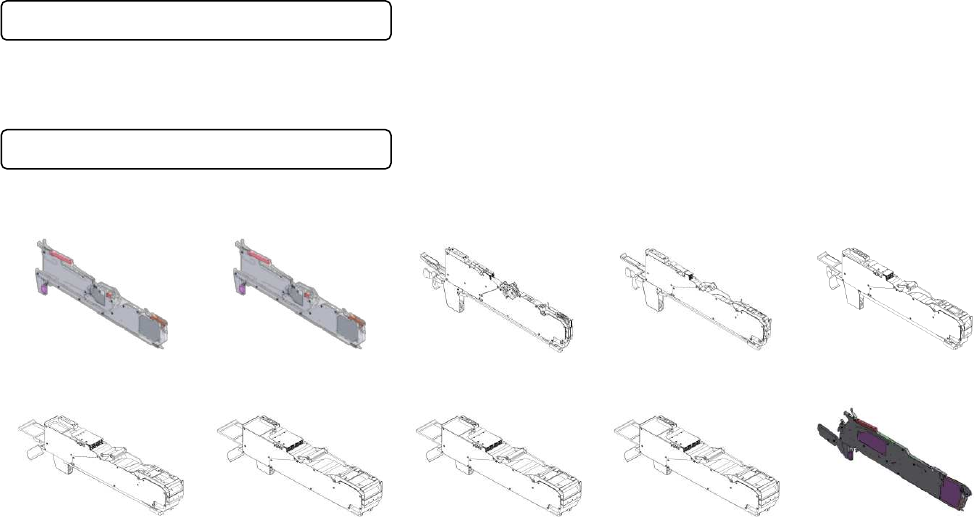

供料器的通用性
与 AM100 以及 CM 系列有兼容性的供料器，对应纸・塑料编带(4 mm ~ 104 mm)。
编带进给是伺服马达驱动，进给间距和速度是根据元件设定。这些参数设定是从主体发送的数据进行。
4 mm 薄型
单式编带供料器
※
8 mm 薄型
单式编带供料器
※
8 mm 双式编带供料器
12/ 16 mm
编带供料器
24/ 32 mm
编带供料器
44/ 56 mm
编带供料器
72 mm
编带供料器
88 mm
编带供料器
104 mm
编带供料器
8 mm 薄型
自动供料器
※
※ 薄型编带供料器，在 CM 系列无法使用。
NPM-D3A 2024.0612
- 6 -

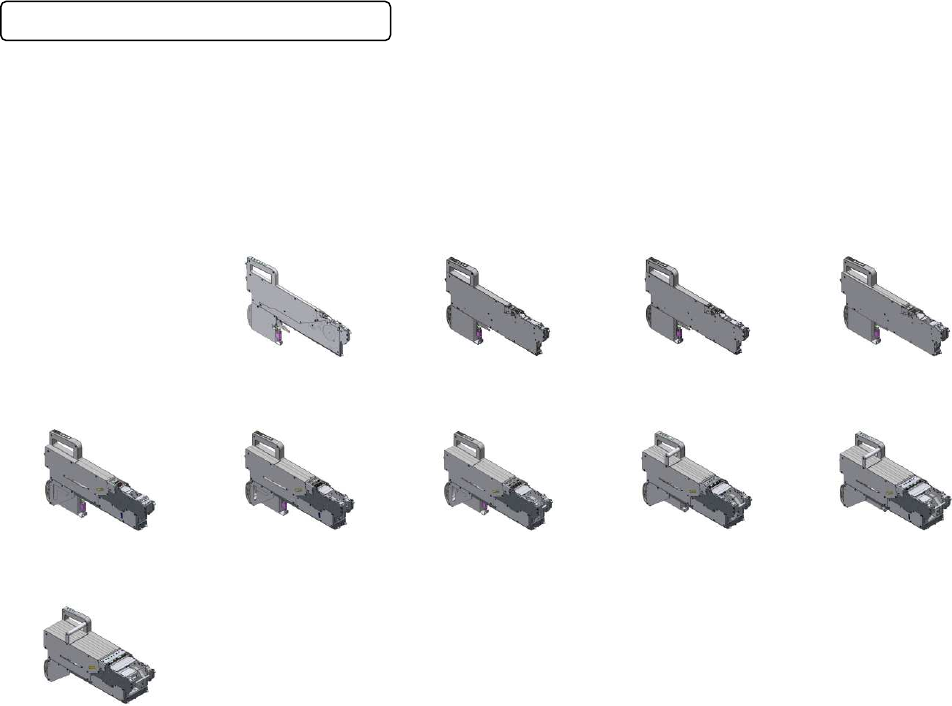

ASF 搭载对象机种
通过新开发的
ASF
※
1
，用纸・塑料编带
8 mm
到
104 mm
为止的全部供料器宽度，
进行
LU
的设置，从而不需要进行编带拼接。
编带进给是伺服马达驱动，进给间距和速度是根据元件设定。
这些参数是从主体发送的数据进行。
※
1
与
NPM-G
系列的
C-Cart
对应
ASF
有兼容性。
※
2
ASF
为
C-Cart
专用。（无法与传统的交换台车等一起使用。）
ASF08
※2
ASF12
※2
ASF16
※2
ASF24
※2
ASF32
※2
ASF44
※2
ASF56
※2
ASF72
※2
ASF88
※2
ASF104
※2
