与 CM 系列的兼容性
NPM 系列确保了在 CM 系列(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)中有丰富实绩的
供料器、吸嘴等兼容性。
供料器的通用性
与 AM100 以及 CM 系列有兼容性的供料器，对应纸・塑料编带(4 mm ~ 104 mm)。
编带进给是伺服马达驱动，进给间距和速度是根据元件设定。这些参数设定是从主体发送的数据进行。
4 mm 薄型
单式编带供料器
※
8 mm 薄型
单式编带供料器
※
8 mm 双式编带供料器
12/ 16 mm
编带供料器
24/ 32 mm
编带供料器
44/ 56 mm
编带供料器
72 mm
编带供料器
88 mm
编带供料器
104 mm
编带供料器
8 mm 薄型
自动供料器
※
※ 薄型编带供料器，在 CM 系列无法使用。
NPM-D3A 2024.0612
- 6 -
ASF 搭载对象机种
通过新开发的
ASF
※
1
，用纸・塑料编带
8 mm
到
104 mm
为止的全部供料器宽度，
进行
LU
的设置，从而不需要进行编带拼接。
编带进给是伺服马达驱动，进给间距和速度是根据元件设定。
这些参数是从主体发送的数据进行。
※
1
与
NPM-G
系列的
C-Cart
对应
ASF
有兼容性。
※
2
ASF
为
C-Cart
专用。（无法与传统的交换台车等一起使用。）
ASF08
※2
ASF12
※2
ASF16
※2
ASF24
※2
ASF32
※2
ASF44
※2
ASF56
※2
ASF72
※2
ASF88
※2
ASF104
※2
NPM-D3A 2024.0612
- 7 -
机种切换性
独立机种切换
独立实装模式时，在一侧轨道生产的同时，在另一侧轨道可以进行机种切换(切换生产数据、交换台车/ C-Cart 交换)。
※
※ 不可进行打开安全盖的操作(手动更换支撑销等)。

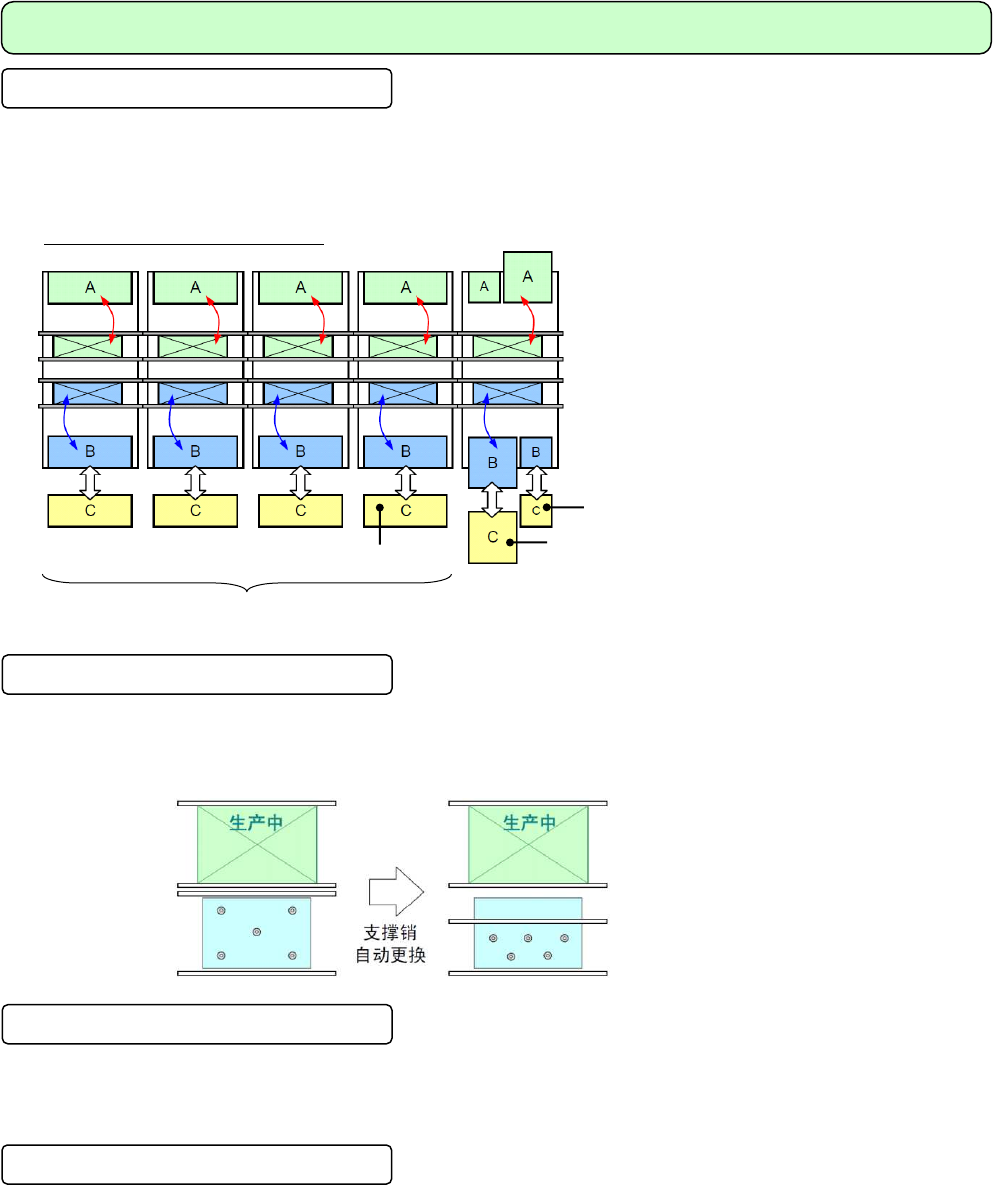

独立实装模式的异机种生产例子
支撑销自动更换
在贴装头自动配置支撑销的功能。
操作员无需进入设备内，为机种切换作业的省员工化和减少操作错误做贡献。
另外，在双轨模式生产时，实现了无需停机即可切换机种。
自动切换机种
支援切换作业(生产数据的切换、轨道宽度的切换)，切换机种将作业损失控制到最低限。根据用户的运用情况，可
以从「外部安装扫描器读取型」、「贴装头读取型」、「计划表读取型」的 3 种类中进行选择。
多种工件生产
在 NPM-D3A，1 台可以设置 68 品种(8 mm 编带换算)的元件。即使在机器运转中，生产其他机种时可以将贴装的
编带元件事先设置在空槽，是提高机种切换性的生产方式。
数据编制系统 NPM-DGS，是具有考虑这种工件生产方式，将贴装数据分配至各基台的功能。
编带供料器
托盘箱或者交换台车/ C-Cart
交换台车/ C-Cart
NPM-D3A
NPM-TT
后侧轨道:
生产中
前侧轨道:
切换机种
