NPM- D3 A 20 24. 0612 - 121 - ■ 短型 规格传 送带 ( 左 →右流向 ) 基板长度 : L 内 容 50 mm ≦ L ≦ 250 mm N PM - D3 A NPM- D3 A NPM- D3 A 在贴装位置的上游侧和下游侧可以各待机 1 片基板。 在 N-CONR 可以待机 1 片基板。 ※ 在与 N-CONR 的邻接位置 无法待机。 250 mm ＜ L ≦ 460 mm 基板待机不可。 ■ 短型…
NPM-D3A 2024.0612
- 120 -
■ 长型规格传送带(左←右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 160 mm
NPM-D3A NPM-D3A NPM-D3A
在贴装位置的上游侧和下游侧可以各待机 1 片基板。
在 N-CONL 可以待机 1 片基板。
※ 在与 N-CONL 的邻接位置无法待机。
160 mm ＜ L
≦ 350 mm
在贴装位置的上游侧可以待机 1 片基板。
在 N-CONL 可以待机 1 片基板。
350 mm ＜ L
≦ 510 mm
基板待机不可。
N-CONL
N-CONR
贴装位置
待机基板
基板待机不可
待机基板
基板待机不可
※
NPM-D3A 2024.0612
- 121 -

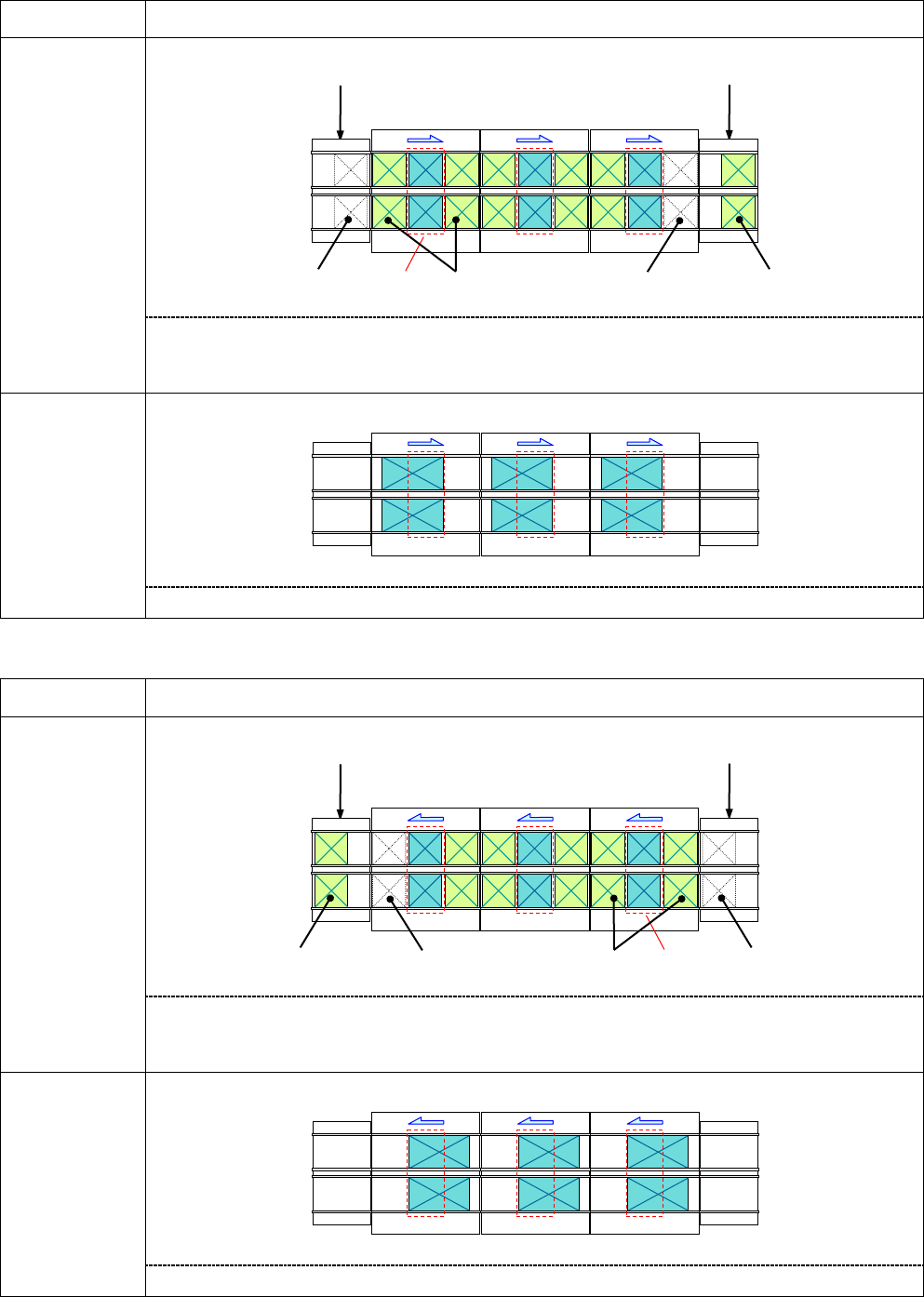

■ 短型规格传送带(左→右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 250 mm
NPM-D3A NPM-D3A NPM-D3A
在贴装位置的上游侧和下游侧可以各待机 1 片基板。
在 N-CONR 可以待机 1 片基板。
※ 在与 N-CONR 的邻接位置无法待机。
250 mm ＜ L
≦ 460 mm
基板待机不可。
■ 短型规格传送带(左←右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 250 mm
NPM-D3A NPM-D3A NPM-D3A
在贴装位置的上游侧和下游侧可以各待机 1 片基板。
在 N-CONL 可以待机 1 片基板。
※在与 N-CONL 的邻接位置无法待机。
250 mm ＜ L
≦ 460 mm
基板待机不可。
N-CONL
N-CONR
贴装位置
待机基板
基板待机不可
※
基板待机不可
待机基板
N-CONL
N-CONR
贴装位置
待机基板
基板待机不可
※
基板待机不可
待机基板
NPM-D3A 2024.0612
- 122 -
8.
标准主体构成
项 目
内 容
数 量
主 体
1 套
附属品
系统磁盘
・机器系统/识别系统/LNB 系统 (DVD-ROM)
・机器参数 SD 卡
・安装系统 SD 卡
・密码变更用 SD 卡
各 1 套
基板支撑销
20 个
使用说明书
零件一览表
电气配线图
1 套/生产线
