NPM-D3A 2024.0612
- 141 -

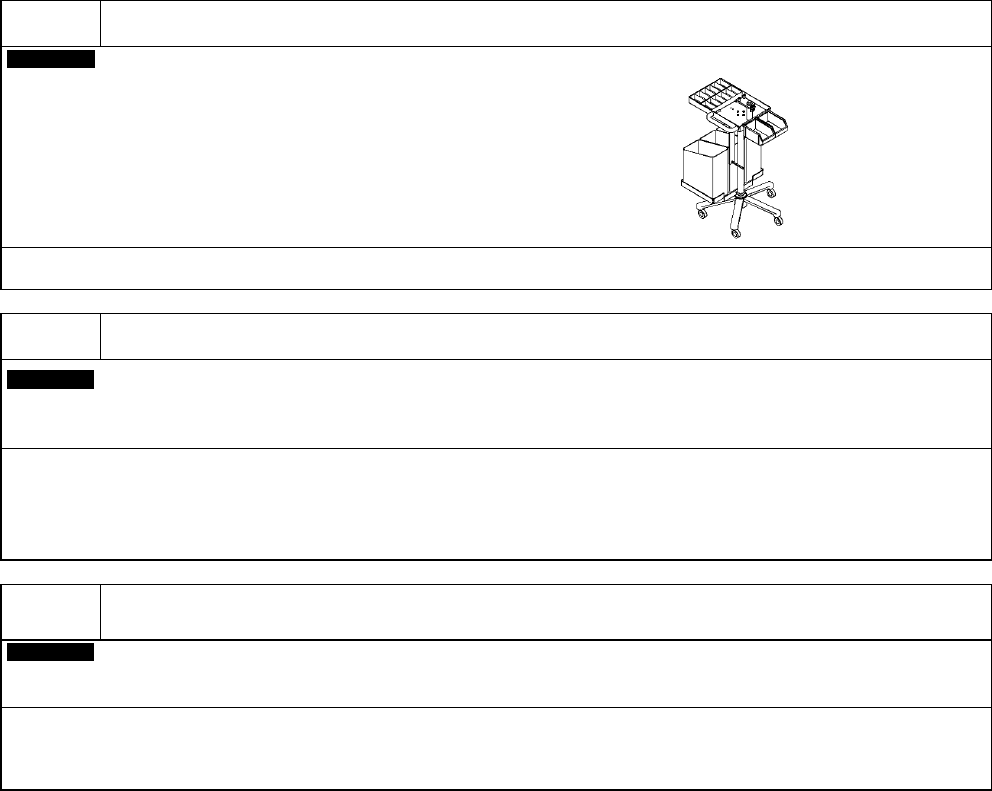

B-14
希望提高编带拼接的作业性。
Customer
接料台车
是为了提高编带拼接作业性的台车。
(
智能编带供料器用
)
B-15
希望贴装薄（厚度相当于
0.2 mm
以下、进给孔变形）塑料编带的元件。
Customer
8 mm
双式编带供料器（薄塑料编带对应）
・ 在极薄且强度弱的情况下，进给孔可能会因为传送链轮齿变形。
・
在薄塑料编带对应供料器上，将链轮齿的表面状态变得更加平滑，
使其与载料带的接触面积增加，从而抑制进给孔变形。
・
详细请参考「
4.3
供给部构成」的「智能编带供料器」。
B-16
希望编带自动设置。
Customer
Auto Setting Feeder
（
ASF
）
※
1
・
详细请参照「
4.3
供给部的构成」的「
ASF
（
Auto Setting Feeder
）」。
※1 仅在 C-Cart 上使用。
NPM-D3A 2024.0612
- 142 -

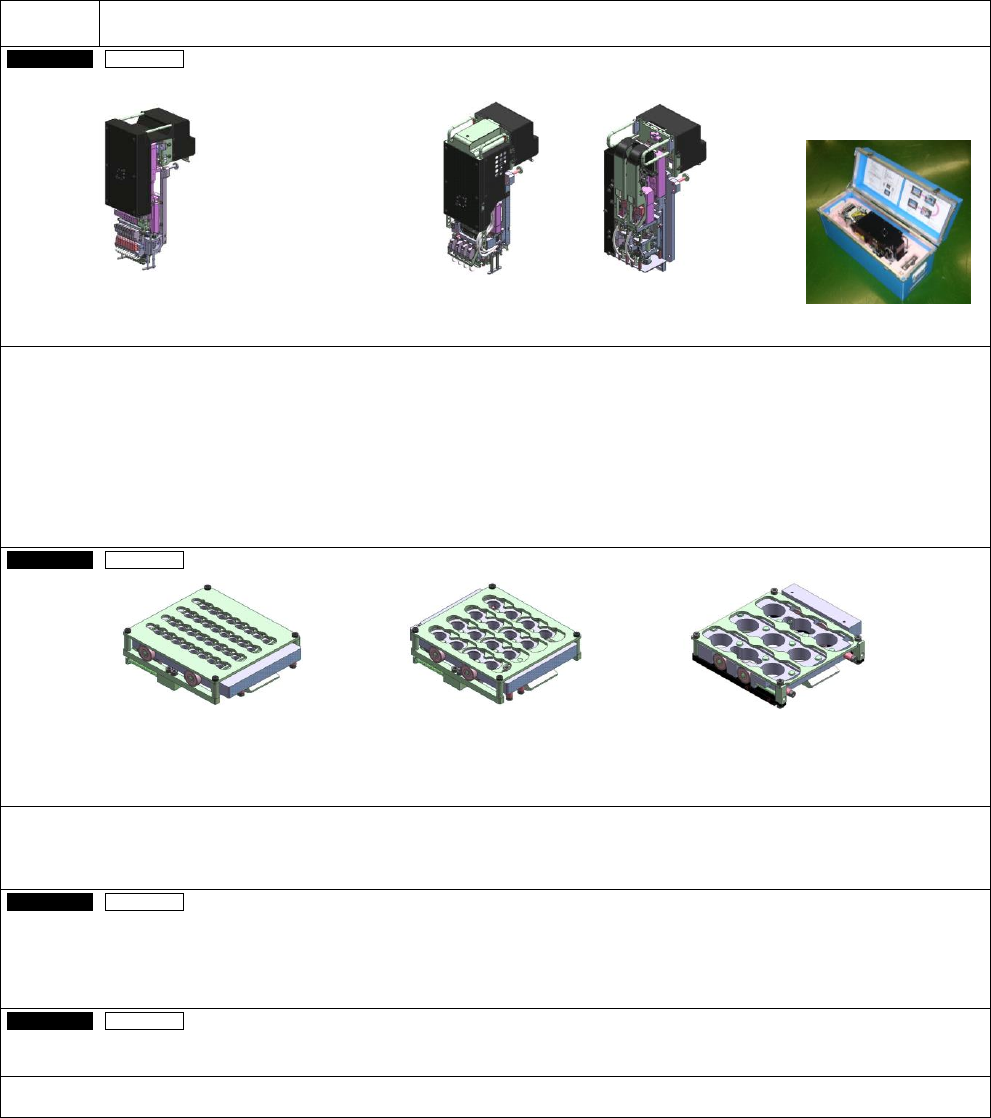

C-1
希望更换贴装头。
Customer
工作台
预备
轻量
16
吸嘴贴装头
V3A
※
预备
轻量
8
吸嘴贴装头
预备
2
嘴贴装头
・ 预备贴装头附属贴装头盒。
・ 是每个工作台的交换。在前后工作台可以安装不同贴装头。
・ 不附属吸嘴交换器、侧面照明，请在选购件中选择。
・ NPM 系列, NPM-X 系列专用。
※ 轻量 16 吸嘴贴装头 V3A 在 NPM-WXS, NPM-W2S/ W, NPM-TT2/ TT, NPM-D3/ D2/ D, NPM 上无法搭载。
※ 轻量 8 吸嘴贴装头在 NPM-W, NPM-TT, NPM-D2/ D, NPM 上无法搭载。
※ 2 吸嘴贴装头在 NPM-WX/ WXS, NPM-W2/ W2S/ W, NPM-TT2/ TT 上无法搭载。
※ 如果附带一定条件，轻量 16 吸嘴贴装头 V2 也可安装在 NPM-D3A 上。
Customer
工作台
预备吸嘴更换器
轻量 16 吸嘴贴装头 V3A 用
(也可使用常规产品的 16/12 吸嘴贴
装头)
预备吸嘴更换器
轻量 8 吸嘴贴装头用
(也可使用常规产品的 8 吸嘴贴装头。)
预备吸嘴更换器
2 吸嘴贴装头用
・
NPM
系列
, NPM-X
系列专用。
※ 轻量
16
吸嘴贴装头
V3A
用在
NPM-TT2/ TT
上无法搭载。
※ 2 吸嘴贴装头在 NPM-WX/ WXS, NPM-W2/ W2S/ W, NPM-TT2/ TT 上无法搭载。
On-site
工作台
预备多功能识别照相机
:
类型
1
预备多功能识别照相机
:
类型
2
预备多功能识别照相机
:
类型
3(
附带侧面照明
)
On-site
工作台
预备侧面照明
・ BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
贴装头盒
NPM-D3A 2024.0612
- 143 -

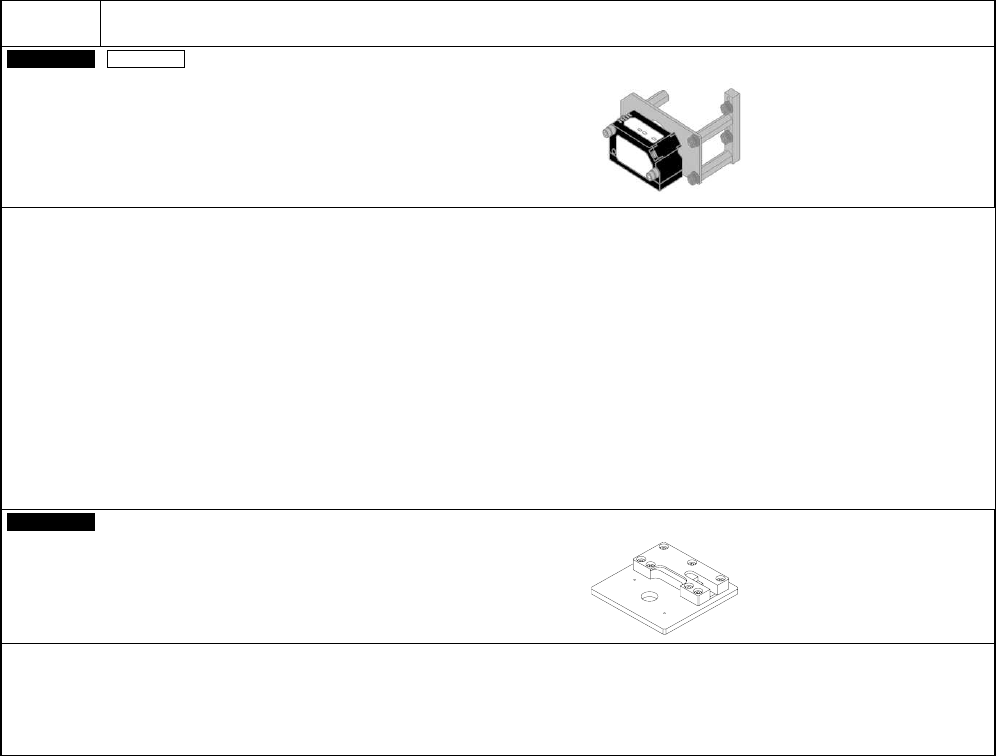

C-2
希望补正基板高度
(
弯曲
)
，提高贴装品质。
On-site
工作台
高度传感器
・高度传感器对应贴装头
＜基板弯曲补正(贴装头)＞
・测定基板全体的高度(弯曲)，控制贴装高度。
（基板识别后测量。）
测定时间: 2.0 s (在 350 × 300 mm 基板测定 9 点的最佳条件下)
・高度传感器，请选择安装在生产线前端的 NPM-D3A(贴装头 + 贴装头)。
单轨模式生产时只选择前侧，双轨模式生产时请选择前侧和后侧。
「贴装头 + 贴装头」以外的工作头构成时，基板弯曲补正功能无效。
・所测定的数据，传送到下游的 NPM-D3A，控制贴装高度。
详细请参照「4.7 识别单元构成」。
Customer
高度传感器的校正治具
进行高度传感器的直线性和偏移量校正。
第一次购买高度传感器时需要购买此治具。
与 NPM 系列, NPM-X 系列，AM100 可以通用。
