NPM-D3A 2024.0612
- 143 -
C-2
希望补正基板高度
(
弯曲
)
，提高贴装品质。
On-site
工作台
高度传感器
・高度传感器对应贴装头
＜基板弯曲补正(贴装头)＞
・测定基板全体的高度(弯曲)，控制贴装高度。
（基板识别后测量。）
测定时间: 2.0 s (在 350 × 300 mm 基板测定 9 点的最佳条件下)
・高度传感器，请选择安装在生产线前端的 NPM-D3A(贴装头 + 贴装头)。
单轨模式生产时只选择前侧，双轨模式生产时请选择前侧和后侧。
「贴装头 + 贴装头」以外的工作头构成时，基板弯曲补正功能无效。
・所测定的数据，传送到下游的 NPM-D3A，控制贴装高度。
详细请参照「4.7 识别单元构成」。
Customer
高度传感器的校正治具
进行高度传感器的直线性和偏移量校正。
第一次购买高度传感器时需要购买此治具。
与 NPM 系列, NPM-X 系列，AM100 可以通用。
NPM-D3A 2024.0612
- 144 -
C-3
提高轻量
16
吸嘴贴装头
V3A
的性能
Factory
机器整体
±0.025 mm
贴装对应
提高贴装精度。(±0.025 mm(Cpk≧1): 下述贴装条件时)
进行±0.025 mm 贴装专用的参数设定。
也可同时选择｢03015 贴装对应｣，但 03015R 的贴装精度是±0.03 mm(Cpk≧1)。
＜贴装条件＞
对象贴装头
轻量 16 吸嘴贴装头 V3A
生产模式
高生产模式: OFF
对象元件
治具芯片(1005)
贴装角度
只限 0°, 90°, 180°, 270°
元件识别
贴装角度识别
Factory
机器整体
03015
贴装对应
对应 03015 贴装。(±0.03 mm(Cpk≧1): 下述贴装条件时)
进行 03015 专用的参数设定。
03015 芯片贴装，需要「276CS (或者 276CSN) 吸嘴」以及 4 mm 薄型带供料器(4W1P)。
详情请咨询。
不能同时选择「±0.025 mm 贴装对应」。
＜贴装条件＞
对象贴装头
轻量 16 吸嘴贴装头 V3A
生产模式
高生产模式: OFF
对象元件
03015R(Panasonic 制)
贴装角度
只限 0°, 90°, 180°, 270°
元件识别
贴装角度识别
NPM-D3A 2024.0612
- 145 -
C-4

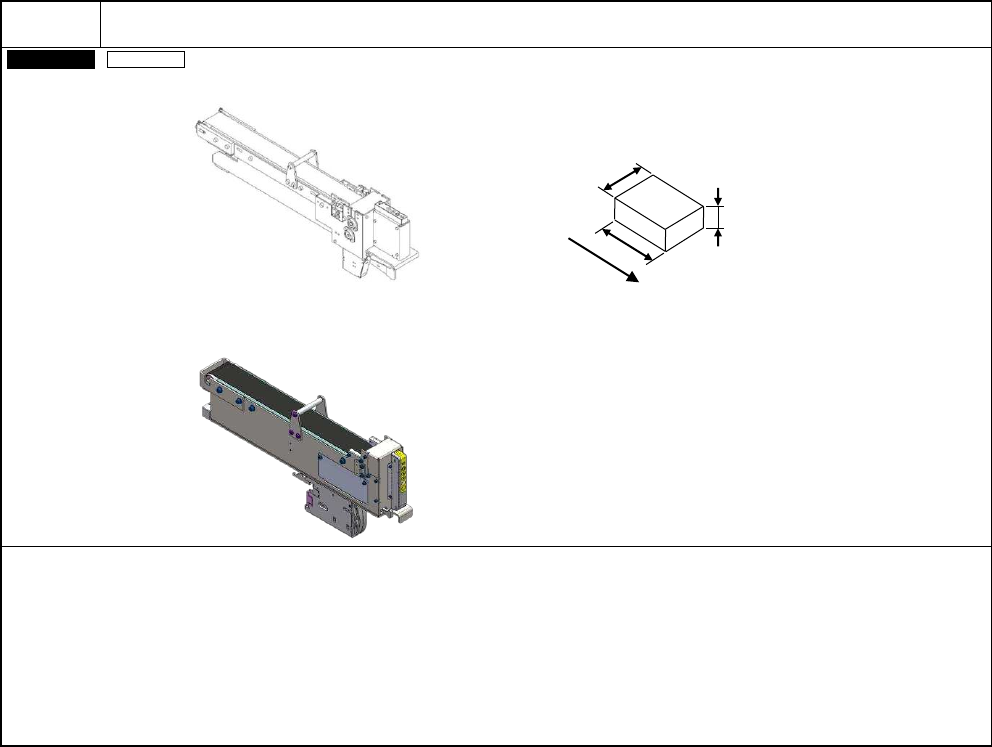

希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
※
1
元件对应尺寸
Max. W 42 × L 60 mm
T = 1 mm ~ 16 mm
元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
CEC (Components Ejection Conveyer )
※2
在排出识别为 NG 元件时使用。
只对应轻量 8 吸嘴贴装头、2 吸嘴贴装头。(在托盘供料器的工作台不可安装。)
会占有 4 条供料器槽。
是 NPM 系列, NPM-X 系列专用。
※
1
仅在交换台车上使用。
※
2
仅在
C-Cart
上使用。
传送带方向
W
T
L
