NPM- D3 A 20 24. 0612 - 145 - C-4 希望在传送带上整列排 出 NG 元件。 Customer 工作台 元件排出传送带 ※ 1 元件对应尺寸 Max. W 42 × L 60 mm T = 1 mm ~ 16 mm 元件的形状 ① 水平面放置时， 在下面不可有超 0.3 mm 的空隙。 ② 与高度相比底面小等情 况，不易颠倒的形状。 CEC (Components Ej ection Conveyer ) …
NPM-D3A 2024.0612
- 144 -
C-3
提高轻量
16
吸嘴贴装头
V3A
的性能
Factory
机器整体
±0.025 mm
贴装对应
提高贴装精度。(±0.025 mm(Cpk≧1): 下述贴装条件时)
进行±0.025 mm 贴装专用的参数设定。
也可同时选择｢03015 贴装对应｣，但 03015R 的贴装精度是±0.03 mm(Cpk≧1)。
＜贴装条件＞
对象贴装头
轻量 16 吸嘴贴装头 V3A
生产模式
高生产模式: OFF
对象元件
治具芯片(1005)
贴装角度
只限 0°, 90°, 180°, 270°
元件识别
贴装角度识别
Factory
机器整体
03015
贴装对应
对应 03015 贴装。(±0.03 mm(Cpk≧1): 下述贴装条件时)
进行 03015 专用的参数设定。
03015 芯片贴装，需要「276CS (或者 276CSN) 吸嘴」以及 4 mm 薄型带供料器(4W1P)。
详情请咨询。
不能同时选择「±0.025 mm 贴装对应」。
＜贴装条件＞
对象贴装头
轻量 16 吸嘴贴装头 V3A
生产模式
高生产模式: OFF
对象元件
03015R(Panasonic 制)
贴装角度
只限 0°, 90°, 180°, 270°
元件识别
贴装角度识别
NPM-D3A 2024.0612
- 145 -
C-4
希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
※
1
元件对应尺寸
Max. W 42 × L 60 mm
T = 1 mm ~ 16 mm
元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
CEC (Components Ejection Conveyer )
※2
在排出识别为 NG 元件时使用。
只对应轻量 8 吸嘴贴装头、2 吸嘴贴装头。(在托盘供料器的工作台不可安装。)
会占有 4 条供料器槽。
是 NPM 系列, NPM-X 系列专用。
※
1
仅在交换台车上使用。
※
2
仅在
C-Cart
上使用。
传送带方向
W
T
L
NPM-D3A 2024.0612
- 146 -
C-5
希望在卸下工作头状态下进行生产。
Customer
无工作头附件
在保养维护工作时卸下工作头的状态时，在另一侧工作头进行生产时所必需的附件。
(通常在卸下工作头的状态下，设备不能运转。)
在前后两侧安装此附件时，可以传送基板。
Customer
安全盖
:
前侧
安全盖
:
后侧
(
交换台车规格
)
安全盖
:
后侧
(
托盘供料器规格
)
请必须选择安全盖。(安装交换台车或者托盘供料器时不需要。)
是 NPM-D3A/ D3/ D2/ D 专用。

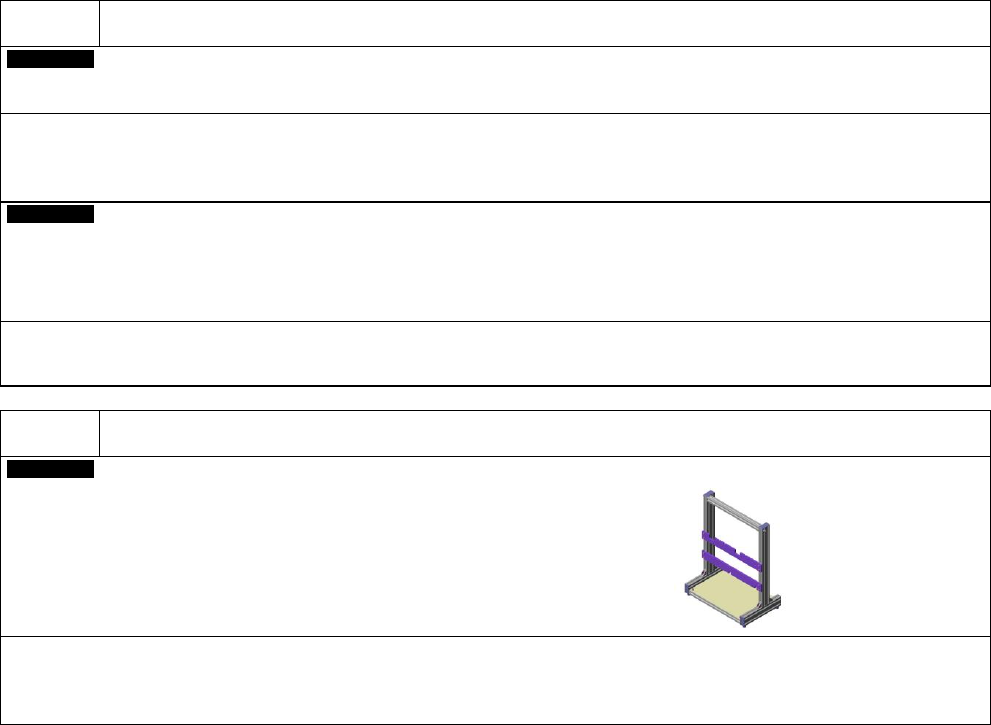

C-6
管理和保管拆卸下的贴装头。
Customer
贴装头台
(
可放
2
个贴装头
)
贴装头交换后，在保管卸下的贴装头时使用。
1 台贴装头台可以保管 2 个贴装头。
是 NPM 系列, NPM-X 系列专用。
