NPM- D3 A 20 24. 0612 - 166 - D-2 根据需要进行校准作业 ・ 是贴装头用的各种调整用成套治具。 ・ 搭载交换台车时： 共通部 （ ① -1 / ② -1 ） ※ ＋ 交换台车用 （ ① -2 / ② -2 ） ・ 搭载 C-Cart 时： 共 通部 （ ① -1 / ② -1 ） ※ ＋ C-Cart 用 （ ① -3 / ② -3 ） ・ ③ 的主体调整用成套治具是 NPM 系列、 NPM-X 系列通用…
NPM-D3A 2024.0612
- 165 -
D-1
希望通过定期维修保养，保持设备状态。
选购件名称
用 途
内 容
备 注
Customer
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
与 NPM 系列, NPM-X 系列, AM100,
CM602, CM402, CM401, CM400,
DT401, DT400, CM232, CM212,
CM101 为通用品
注油组件
Customer
定期维护作业
贴装头用润滑脂(包括注油器)
吸嘴清扫治具(孔径标尺)
清扫用刷子
与 NPM 系列, NPM-X 系列,
AM100 为通用品
维护治具
用于机器维护作业时等，定期加注润滑脂以及清扫作业。
购买第一台标准机时需要。
选购件名称
用 途
内 容
备 注
维护治具
(
轻量
16
吸嘴贴装头
V3A 用)
定期维护保养
（定期清扫用）
图表标记清扫用刷子
NPM 系列,
NPM-X 系列
图表标记用区块的安装
（校准作业的安装时使用）
转矩扳手
钻头
购买第一台标准机时需要。
Customer
吸嘴座清扫治具: 16 吸嘴贴装头用
※
1
吸嘴座清扫治具: 12/ 8 吸嘴贴装头用
※
2
每条生产线需要 1 套。请根据贴装头构成进行选择。
※1 NPM 系列, NPM-X 系列专用。
※
2
与
NPM
系列
, NPM-X
系列的
12/ 8
吸嘴贴装头用，或
CM
系列的
12/ LS 8
吸嘴贴装头可以通用。
(
通用贴装头
(8
吸嘴
)
上不可使用。
)
吸嘴座清扫治具
对象贴装头
孔・轴直径
NPM 系列
NPM-X 系列
CM602-L
CM101-D
CM232-M
16 吸嘴贴装头用
轻量 16V3A/
轻量 16V2/
16
－
－
－
φ2 mm
12/ 8 吸嘴贴装头用
12/ 轻量 8/ 8
12/ LS 8
12/ LS 8
12
φ3 mm
吸嘴座内径清扫用
Z 轴转动轴外周清扫用
NPM-D3A 2024.0612
- 166 -

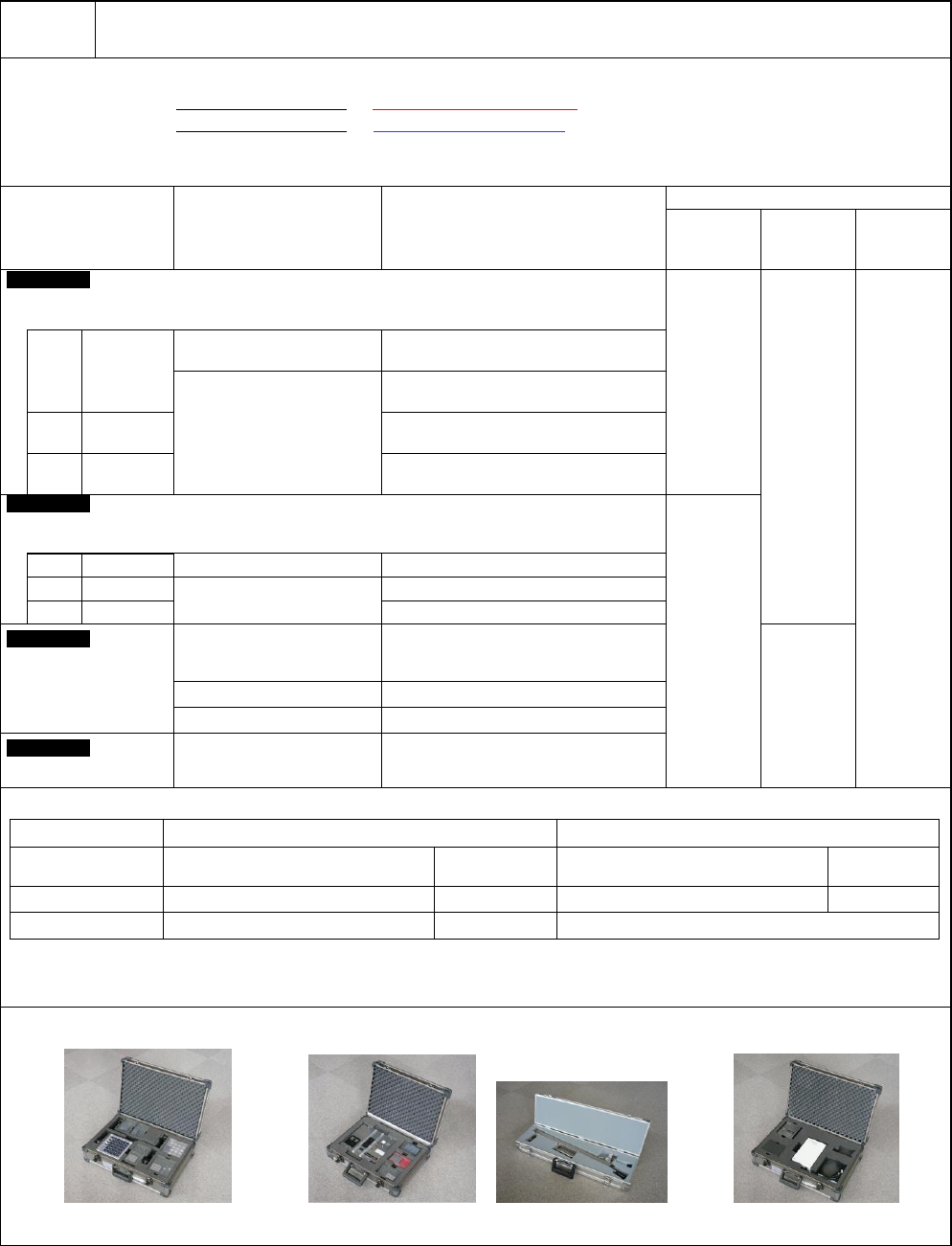

D-2
根据需要进行校准作业
・ 是贴装头用的各种调整用成套治具。
・ 搭载交换台车时：
共通部（①-1 / ②-1）
※
＋交换台车用（①-2 / ②-2）
・ 搭载 C-Cart 时： 共通部（①-1 / ②-1）
※
＋C-Cart 用（①-3 / ②-3）
・ ③的主体调整用成套治具是 NPM 系列、NPM-X 系列通用。
・
※
已有共通部时，则无需选择。
选购件名称
用
途
内
容
推荐治具
推荐
贴装头交
换后的校
准
所有的校准
Customer
①
①＋②
①
＋
②
＋
②
＋
③
（⑤）
①精度验证用成套治具
①
-1
共通部
芯片元件实装的实装位置示教和
精度验证用
实装位置示教治具
※
1
(玻璃基板、治具芯片元件)
QFP 实装的实装位置示教和精
度验证用
治具元件、治具元件供给托板、吸嘴
(1001: 各 2 个)
①
-2
交换台车用
治具元件供给台、
吸嘴(153AS, 184, 1003: 各 2 个)
①
-3
C-Cart
用
治具元件供给台、
吸嘴(153AS, 184, 1003: 各 2 个)
Customer
－
②标准校准成套治具
②
-1
共通部
贴装头交换时的校准用
治具站、治具元件
②
-2
交换台车用
吸附位置校准用
吸附位置高度示教治具(交换台车用)
②
-3
C-Cart
用
吸附位置高度示教治具(C-Cart 用)
Customer
吸附位置高度示教治具
贴装高度治具
－
③主体调整用
成套治具
线性照相机关系校准用
线性照相机治具
贴装负荷校准用
贴装负荷测定治具
Customer
面补正校准用
与 NPM-D3A/ D3/ D2/ D/ TT2/ TT 通用
④面补正治具
进行调整作业时，另外需要以下吸嘴。(所需的最小数量)
治具芯片(1005)调整用(必须)
0402R 调整用(推荐)
※
2
轻量 16 吸嘴贴装头
V3A
230CS (或者 230CSN) 吸嘴
16 个/贴装头
256CS (或者 256CSN) 吸嘴
16 个/贴装头
轻量 8 吸嘴贴装头
230C (或者 230CN) 吸嘴
8 个/贴装头
256C (或者 256CN) 吸嘴
8 个/贴装头
2 吸嘴贴装头
1001 (或者 1001N) 吸嘴
※
1
2 个/贴装头
－
※1 ①精度验证用成套治具中附属 1001 吸嘴(2 个)。
※2 0402 芯片贴装，需要 0402 用编带供料器或者薄型编带供料器。
・
各成套治具附属以下携带用盒子。
精度验证用成套治具盒
标准校准成套治具盒
主体调整用成套治具盒
NPM-D3A 2024.0612
- 167 -
D-3
希望卸下和交换贴装头。
选购件名称
用
途
内
容
Customer
贴装头的交换和脱卸
转矩扳钳
长钻头
单元交换工具
・
NPM
系列
, NPM-X
系列专用。
・
在购买第一台时需要。
